Test Research, Inc.
TR7500 SIII Series User Guide – Software 15
圖 18：CAD 轉檔器 – BOM 格式編輯視窗。
Test Research, Inc.
16 TR7500 SIII Series User Guide – Software

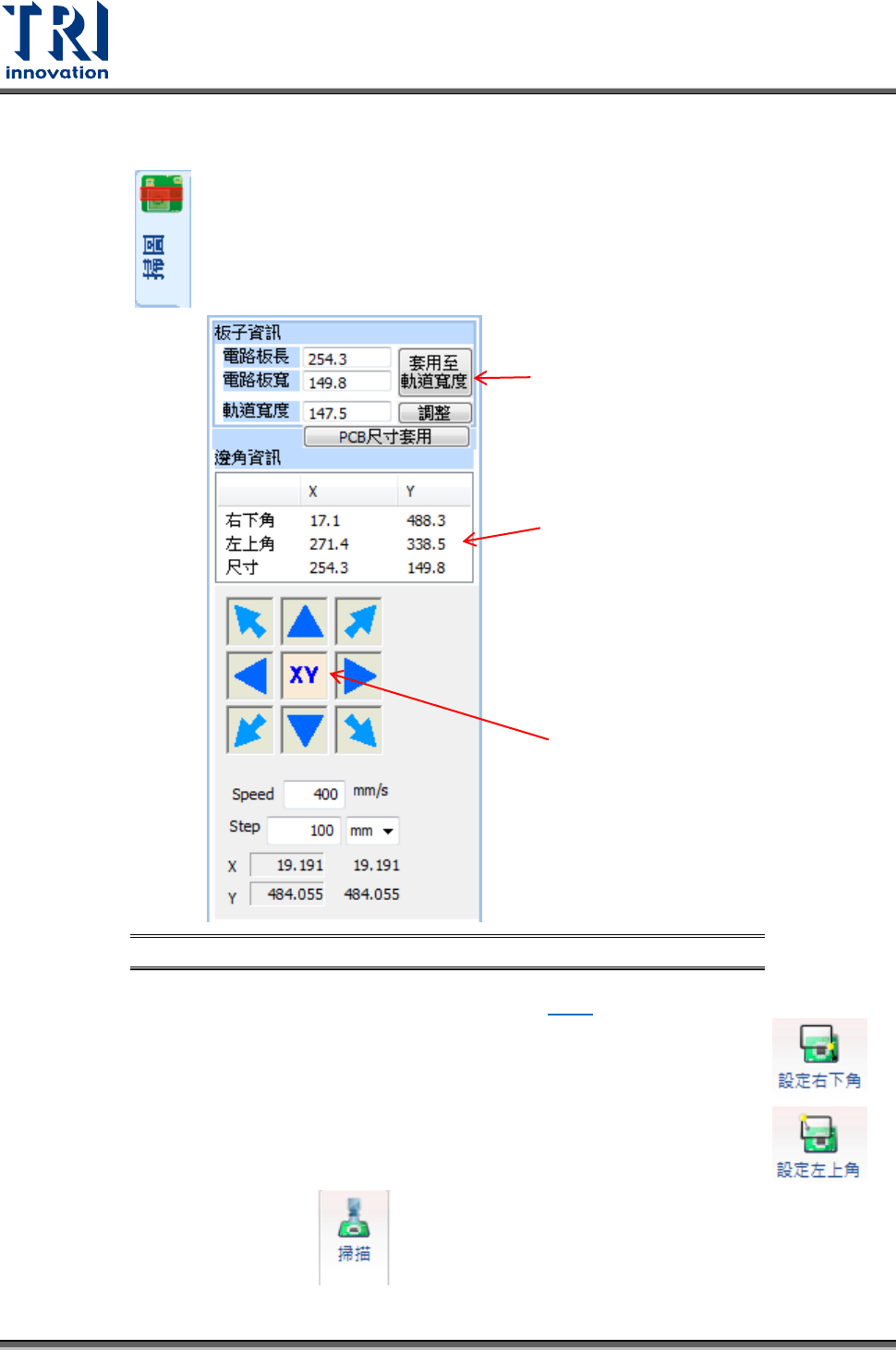

2.4 掃描全圖
1) 選擇 頁籤，此時介面左方會出現如下圖的操作視窗。
圖 19：掃描全圖功能介面
2) 調整板寬，然後選擇進板。調整板寬的方式請參閱 6.1.2。
3) 利用 XY 移動平台區上的移動按鈕，將主畫面移至板子的右下角，然後按下 。
4) 利用 XY 移動平台區上的移動按鈕，將主畫面移至板子的左上角，然後按下 。
5) 按下工具頁相關頁籤裡的 來擷取整板的圖檔。
電路板長寬資訊區
電路板邊角資訊區
XY 移動平台區
Test Research, Inc.
TR7500 SIII Series User Guide – Software 17
6) 完成取圖動作後，檢測板畫面區會顯示出所擷取到的全板影像。
2.5 設定參考座標點
1) 選擇 頁籤。
2) 在全圖中左鍵選擇一個元件的 CAD 方格後，拖曳到相對應的元件位置上。(所選擇的元
件 CAD 方格將顯示為青藍色)
圖 20：增加參考座標 – 步驟 1
3) 點選滑鼠左鍵兩下 CAD 方格，系統將從大圖模式切換到所選擇的元件原圖模式。
