22 TR7500 SIII Series User Guide – Software

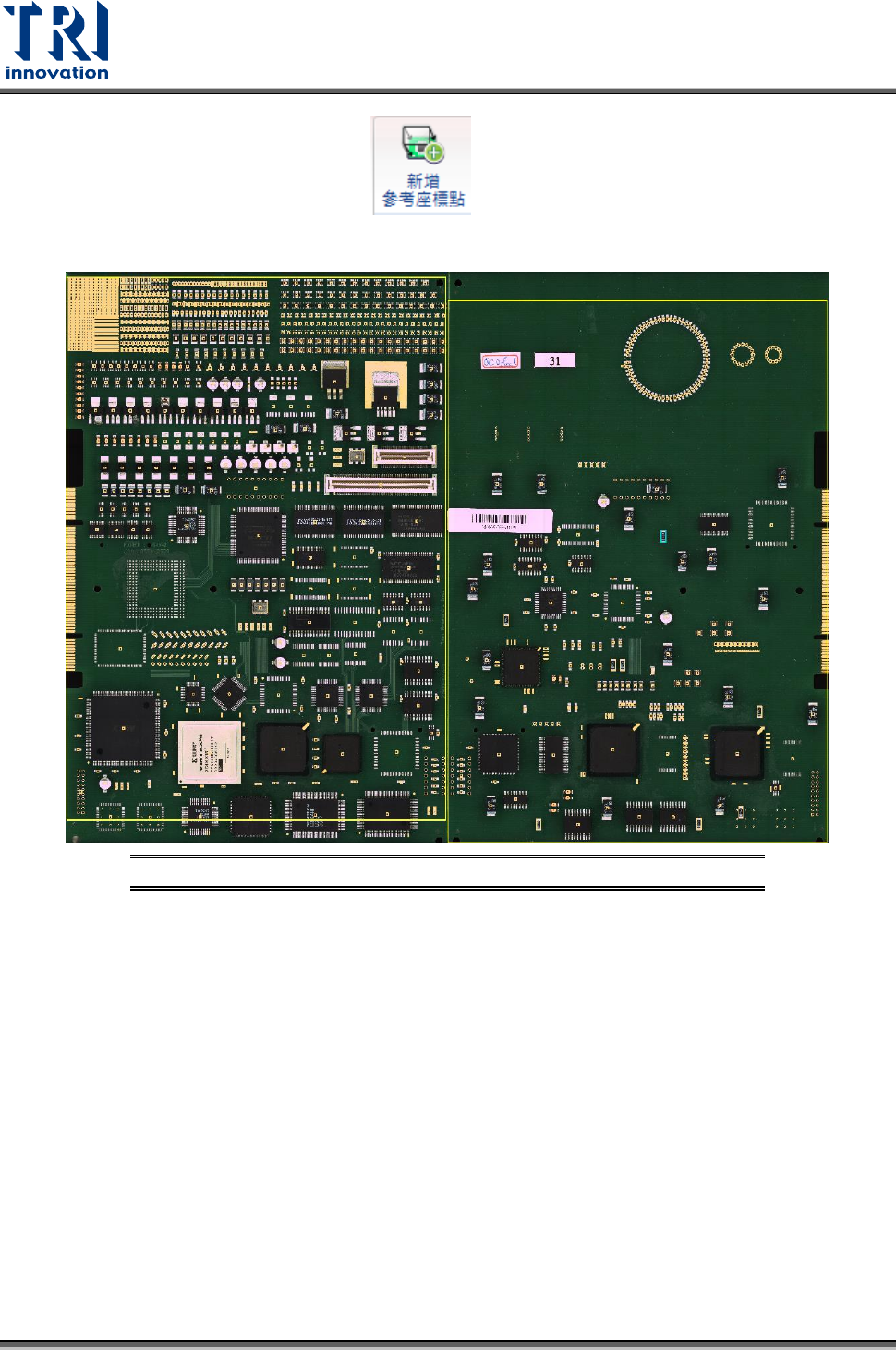

圖 27：產生多連板資訊 – 步驟 3
4) 選擇一個元件 CAD 方格並移動到相對應的元件位置。(所選擇的 CAD 方格將以青藍色
顯示)
圖 28：產生多連板資訊 – 步驟 4
5) 點選滑鼠左鍵兩下 CAD 方格，系統將從大圖模式切換到所選擇的元件原圖模式。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 23

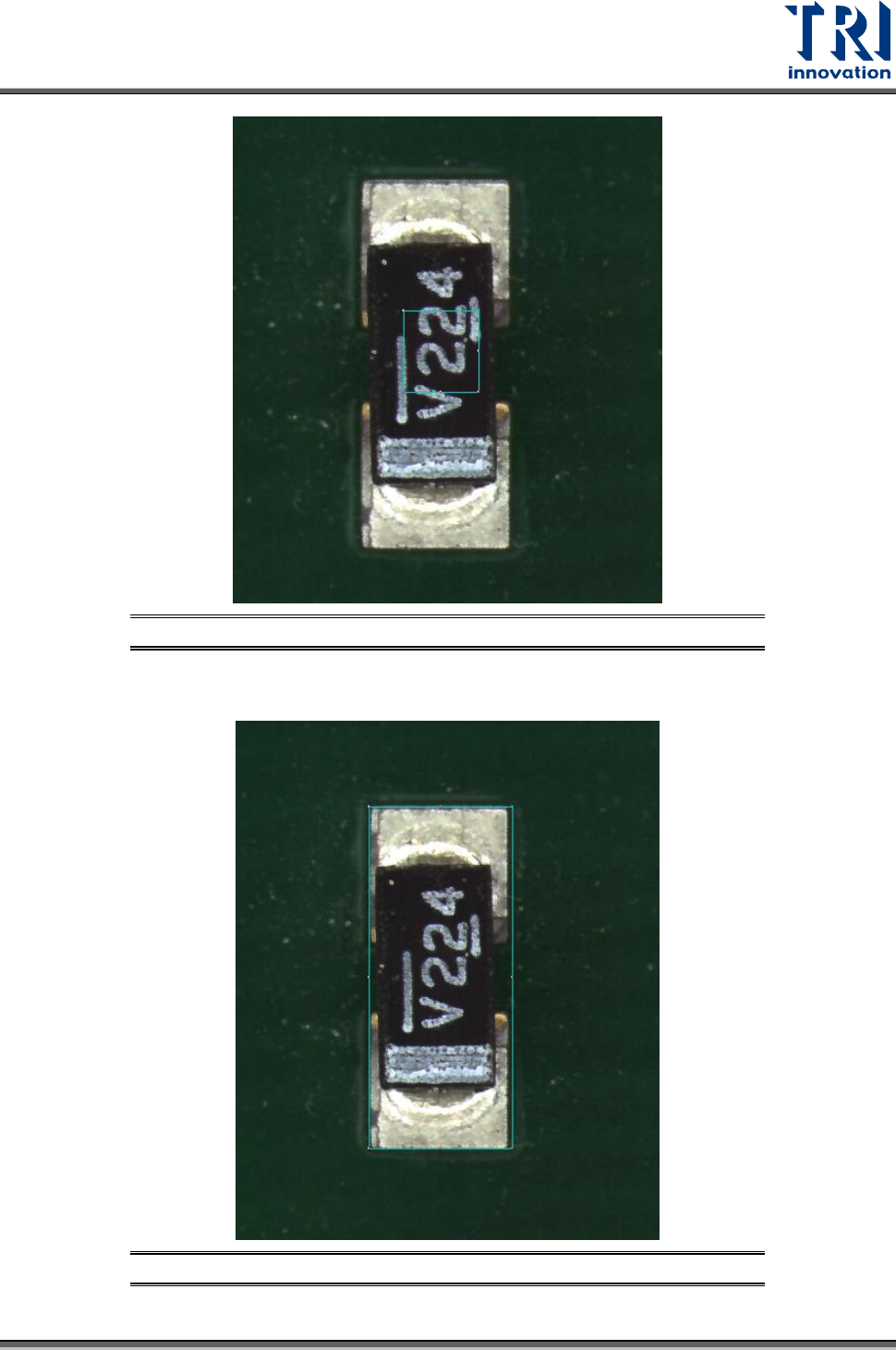

圖 29：產生多連板資訊 – 步驟 5
6) 調整 CAD 方格大小至切齊元件焊盤邊緣。
圖 30：產生多連板資訊 – 步驟 6
Test Research, Inc.
24 TR7500 SIII Series User Guide – Software

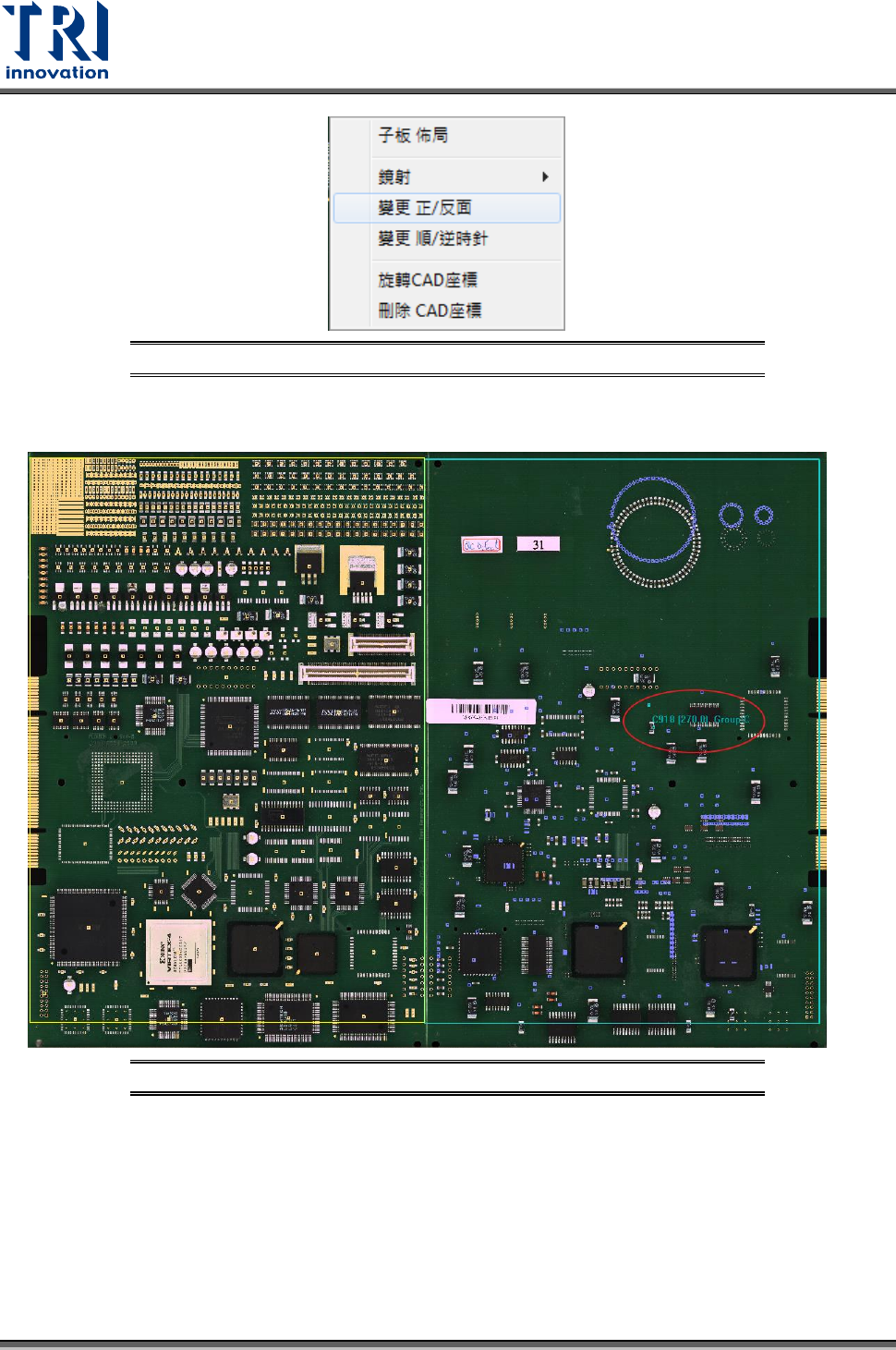

7) 在 CAD 方格上按右鍵，並點選 。接著，系統會自動切換回大圖模式，並且
將設為參考座標的元件以米黃色顯示。.
圖 31：產生多連板資訊 – 步驟 7
