Test Research, Inc.
TR7500 SIII Series User Guide – Software 25
2.7 設定板子尺寸

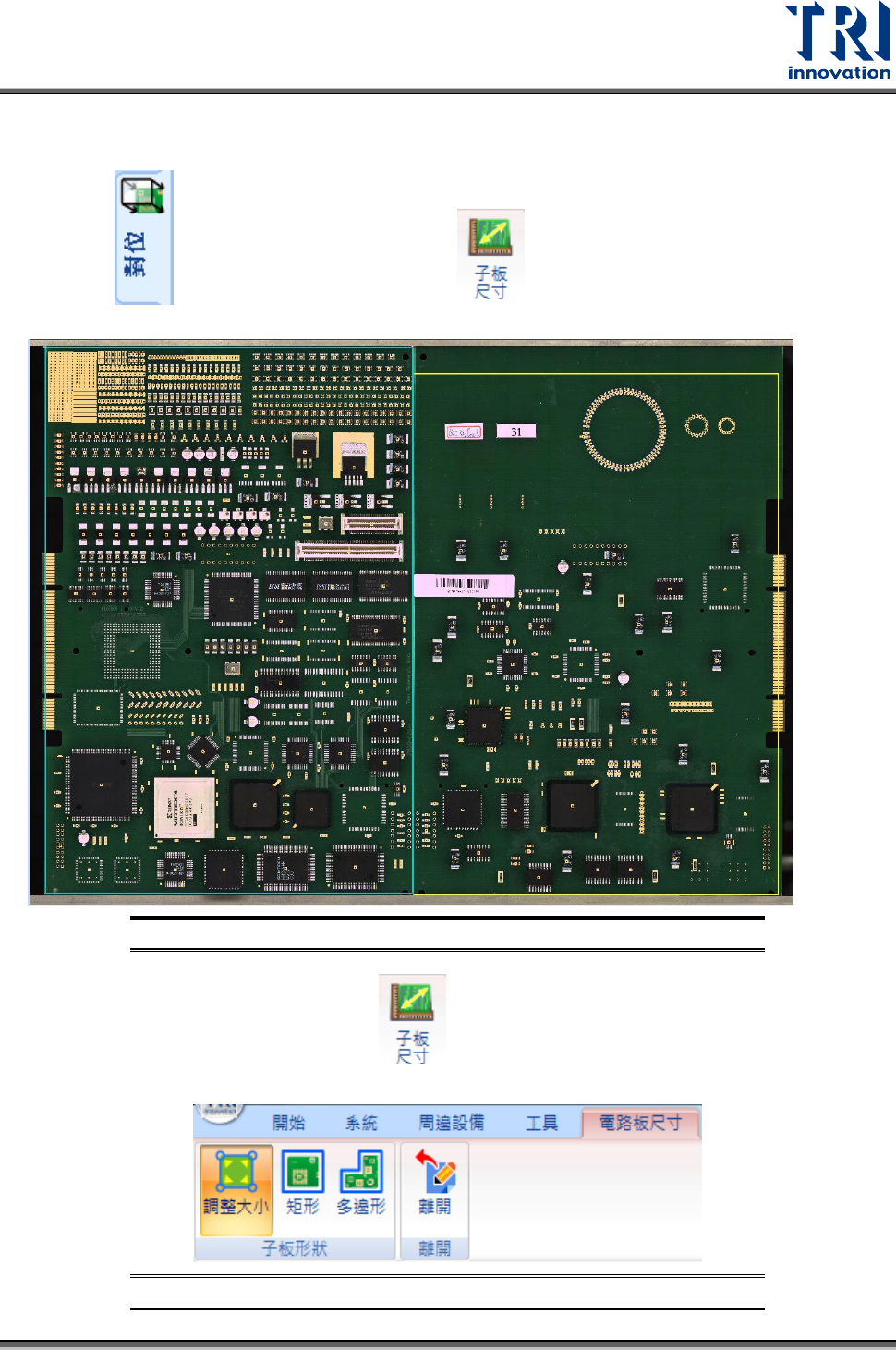

1) 在 頁籤下，選擇第一子板後，按下 ，直接拖曳板寬邊界到適當的大小，
如下圖所示。
圖 32：子板尺寸設定 – 步驟 1
2) 同樣的，選擇第二子板後，按下 ，會進入到[電路板尺寸]與其相關頁籤，如下圖
所示。一般情況下會在調整大小的狀態。
圖 33：電路板尺寸頁籤
Test Research, Inc.
26 TR7500 SIII Series User Guide – Software

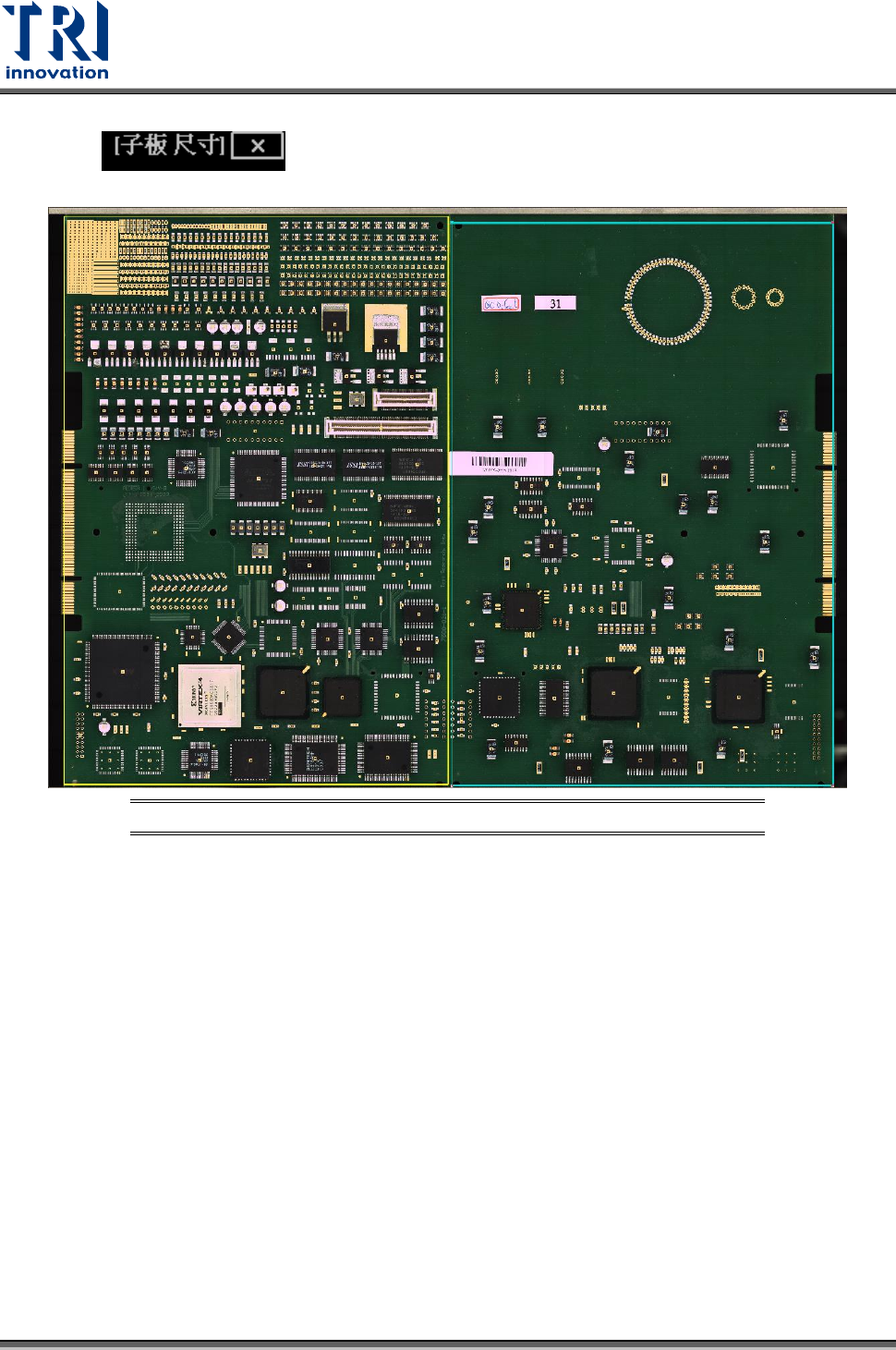

3) 直接在大圖上拖曳板寬邊界到適當的大小，然後按下[離開]或者大圖影像右上方的叉叉
( )來離開子板尺寸設定介面。
圖 34：子板尺寸設定 – 步驟 2
Test Research, Inc.
TR7500 SIII Series User Guide – Software 27

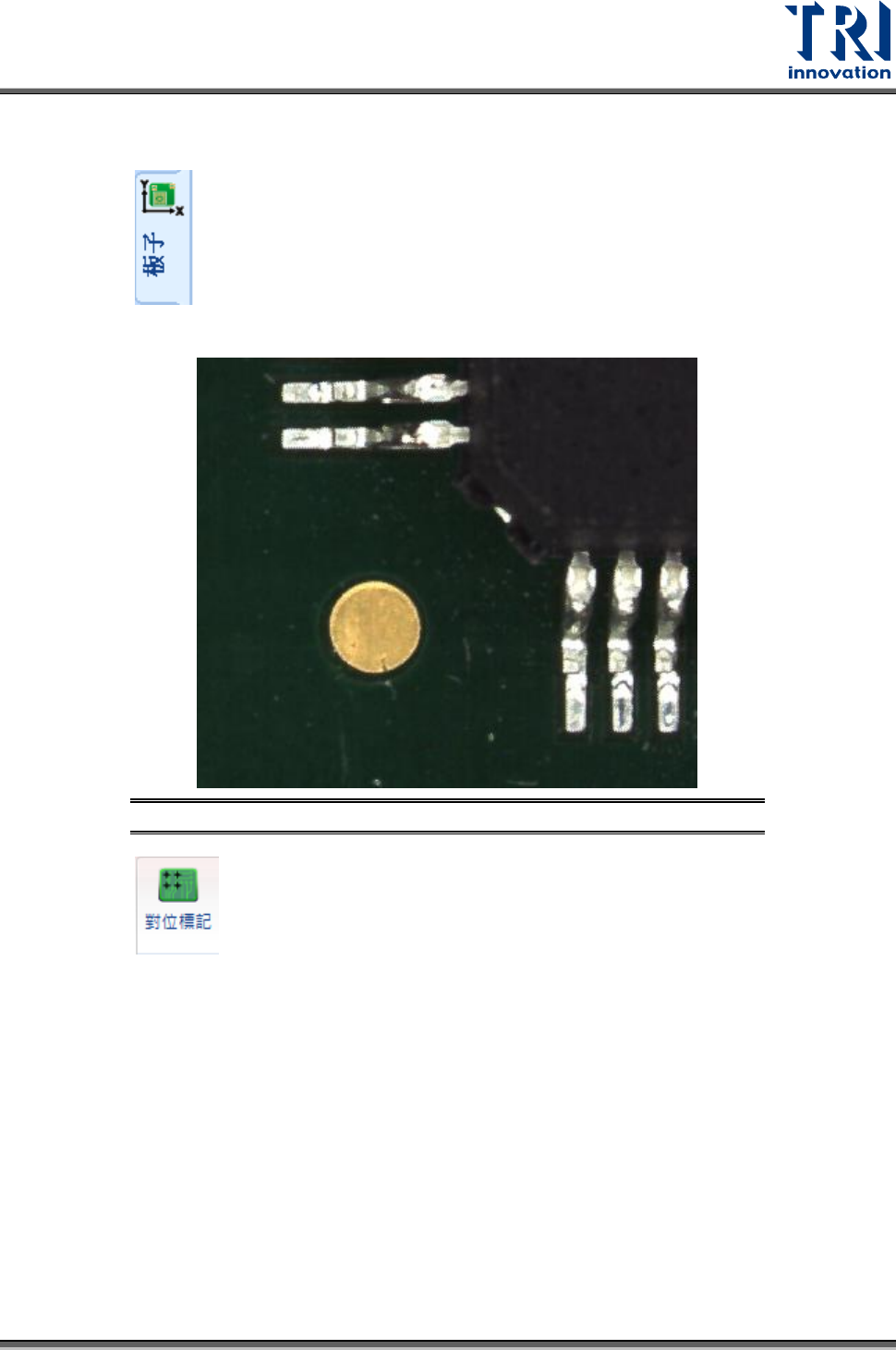

2.8 設定對位標記
1) 選擇 頁籤。
2) 在大圖上點選滑鼠左鍵兩下一個有定位座標的位置，會進入到原圖模式，如下圖所示。
圖 35：設定定位座標 – 步驟 1
3) 點選 並拖曳並調整方塊大小至包含板上的定位座標。
