Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 33 圖 43 ：模組化資料庫 4) 選擇與原圖中元件相對應的元件圖式。以範例來說，原圖中的元件為晶片電容，所以我們需選擇其對應的圖示。點選之後，系統會自動產生此元件所需的檢測框，如下圖所示。

Test Research, Inc.

32 TR7500 SIII Series User Guide – Software

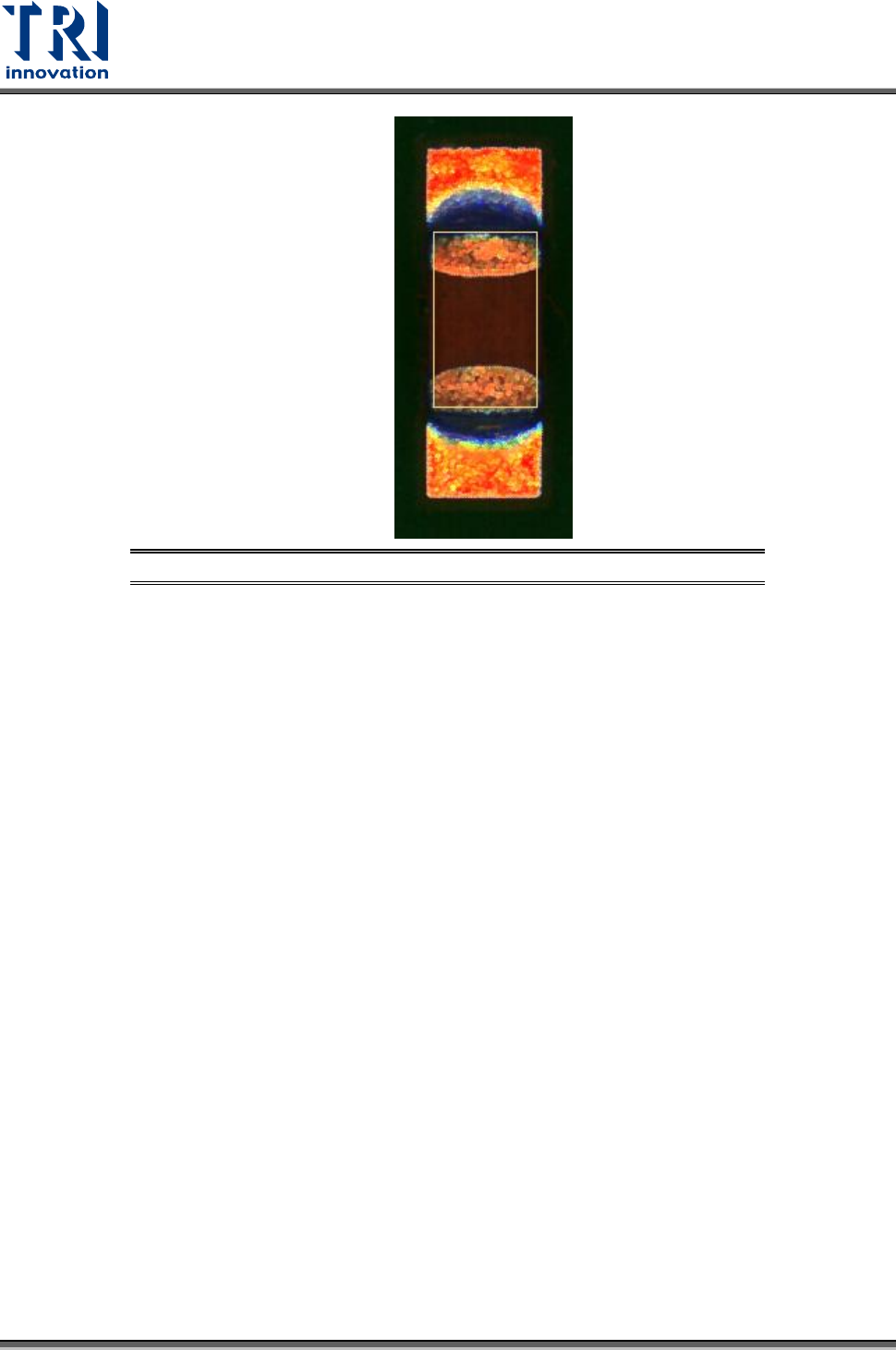

圖 42：調整 CAD 方格與元件大小相符 – Chip 元件

3) 點選”模組化資料庫”頁籤，會跳出如下圖的視窗。

Test Research, Inc.

TR7500 SIII Series User Guide – Software 33

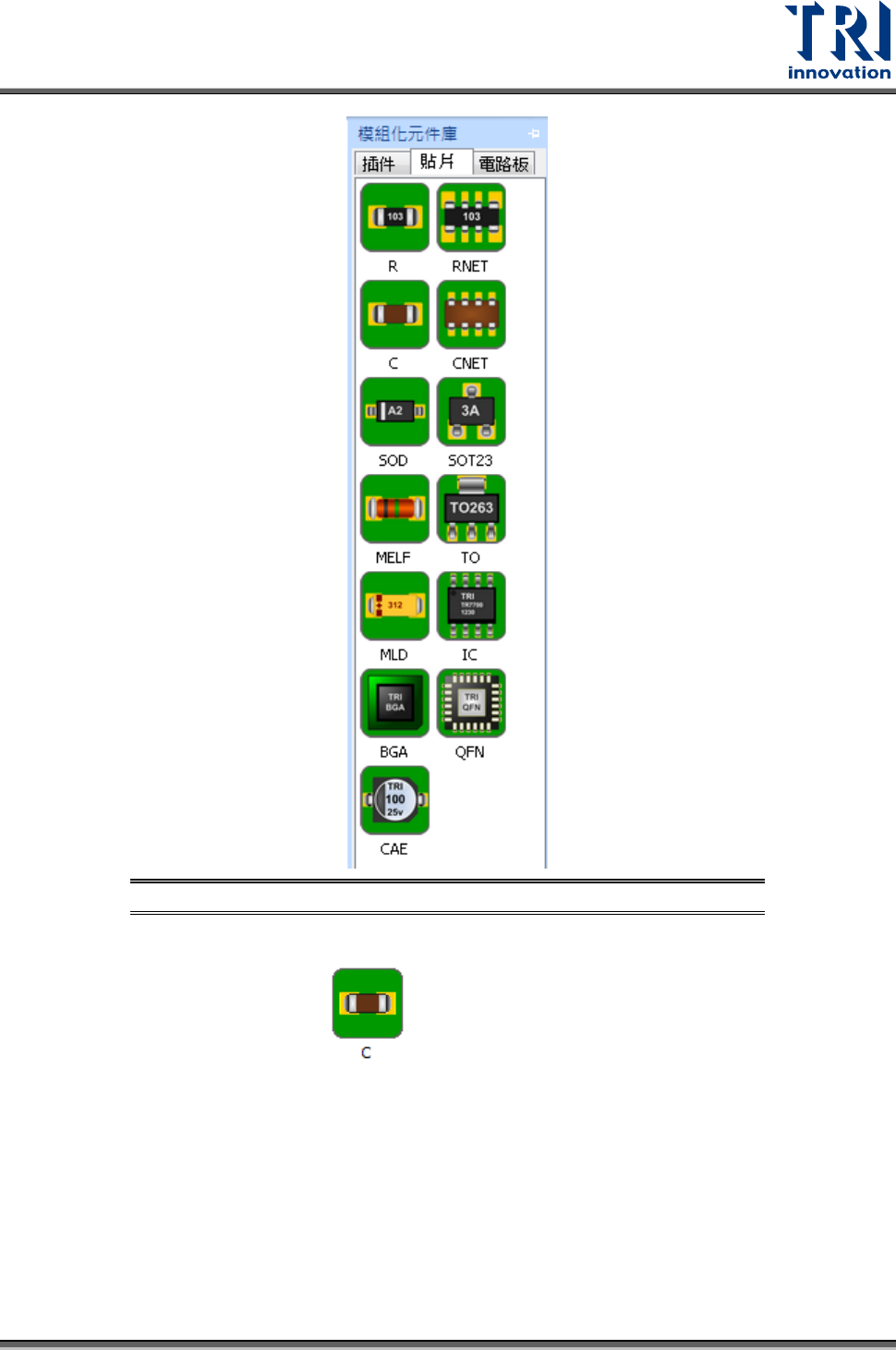

圖 43：模組化資料庫

4) 選擇與原圖中元件相對應的元件圖式。以範例來說，原圖中的元件為晶片電容，所以

我們需選擇其對應的圖示。點選之後，系統會自動產生此元件所需的檢測框，

如下圖所示。

Test Research, Inc.

34 TR7500 SIII Series User Guide – Software

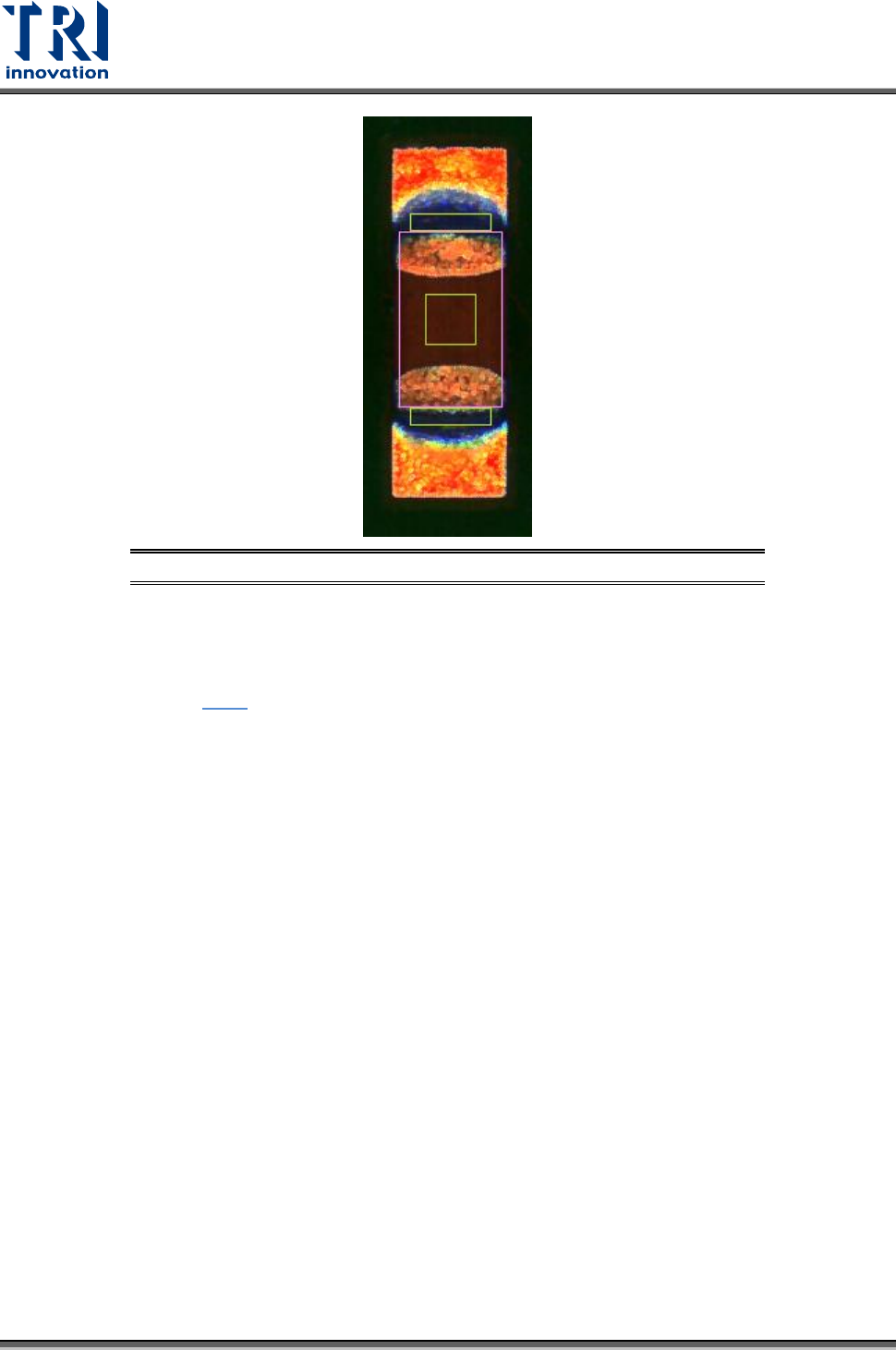

圖 44：套用模組元件庫來產生元件所需的檢測框

5) 接著，調整每個檢測框的大小與參數，來達到該檢測框所要檢測的項目。關於檢測框

的檢測影像處理方式、對比方式以及其檢測原理與參數，將說明於接下來的章節。

6) 對於有導腳的元件，使用者需要使用到導腳框的功能，以下將以積體電路元件來作示

範，或參閱 5.3.9 。同步驟 2)，使用者須將元件本體框調整至與元件本體大小相同，如

下圖所示。(對於較大的元件，請使用滑鼠的滾輪來縮放元件大小)
