36 TR7500 SIII Series User Guide – Software

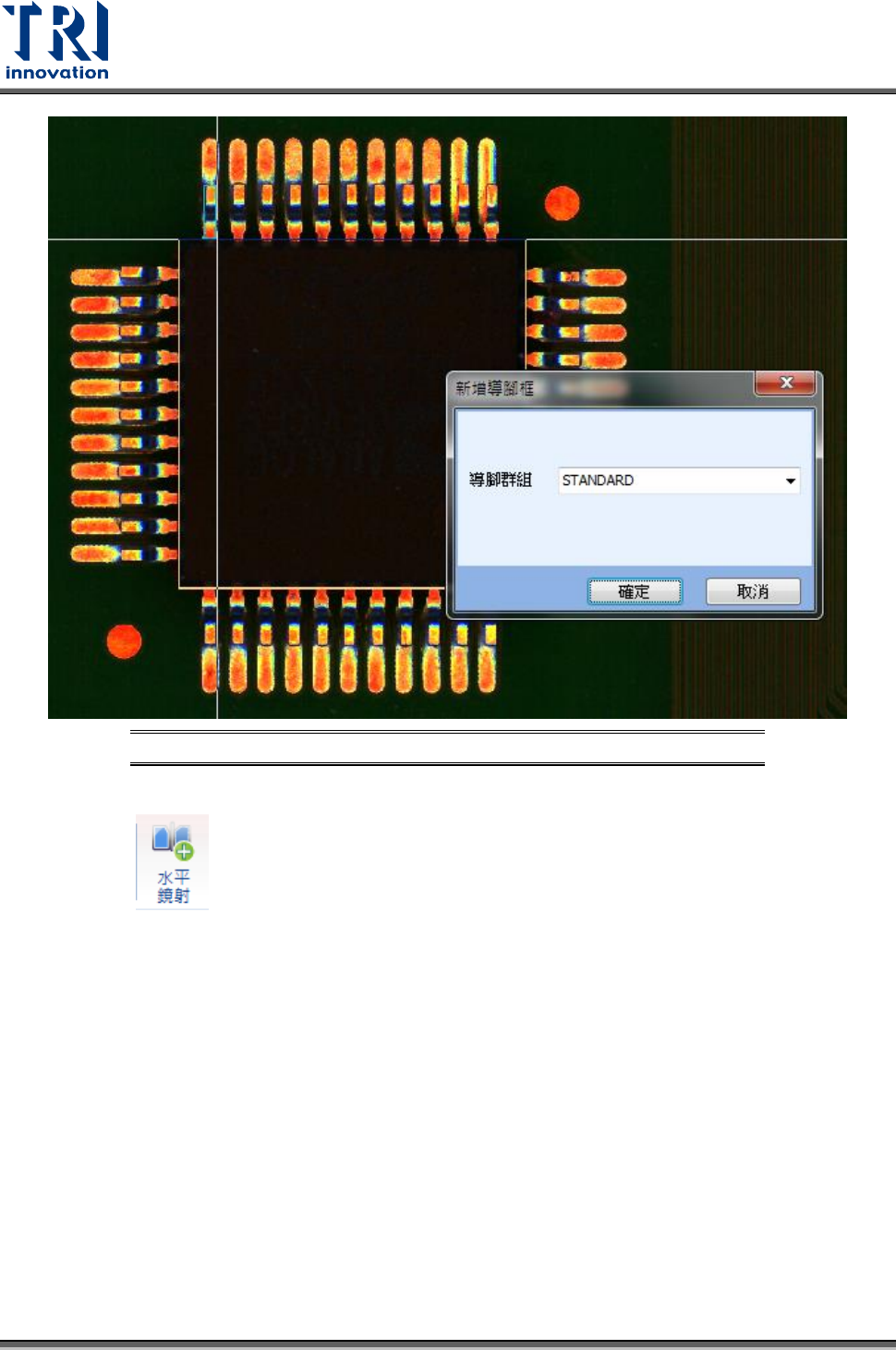

圖 46：調整檢測框與元件大小相符 – 積體電路元件
8) 選擇導腳群組後，按下”確定”。
9) 點選 ，此時系統會在積體電路元件上排最右邊的導腳上也產生另外一個導腳框。
(若產生的位置不正確，使用者可以使用鍵盤的上下左右鍵進行微調。)
Test Research, Inc.
TR7500 SIII Series User Guide – Software 37
圖 47：水平鏡射產生導腳框
10) 點選這兩個導腳框後，再次按下 。
11) 此時系統會自動跳出增加導腳框的視窗。輸入這兩個導腳框間總共要產生的導腳框數
量(需包含已選擇的兩個導腳框)，然後按下”確定”。
圖 48：產生多個導腳框視窗
12) 系統會依照先前的設定，產生出導腳框。
Test Research, Inc.
38 TR7500 SIII Series User Guide – Software
圖 49：在同一排產生多個導腳框
13) 此時，再次選取上排所有的導腳框後，點選 ，系統會在積體電路元件的下方一
排導腳上產生導腳框。
