Test Research, Inc. 38 TR7500 SIII Series User G uide – Soft ware 圖 49 ：在同一排 產生多個導腳框 13) 此時，再次選取上排所有 的導腳框後，點選 ，系統會在積體電路元 件的下方一 排導腳上產生導腳框。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 37

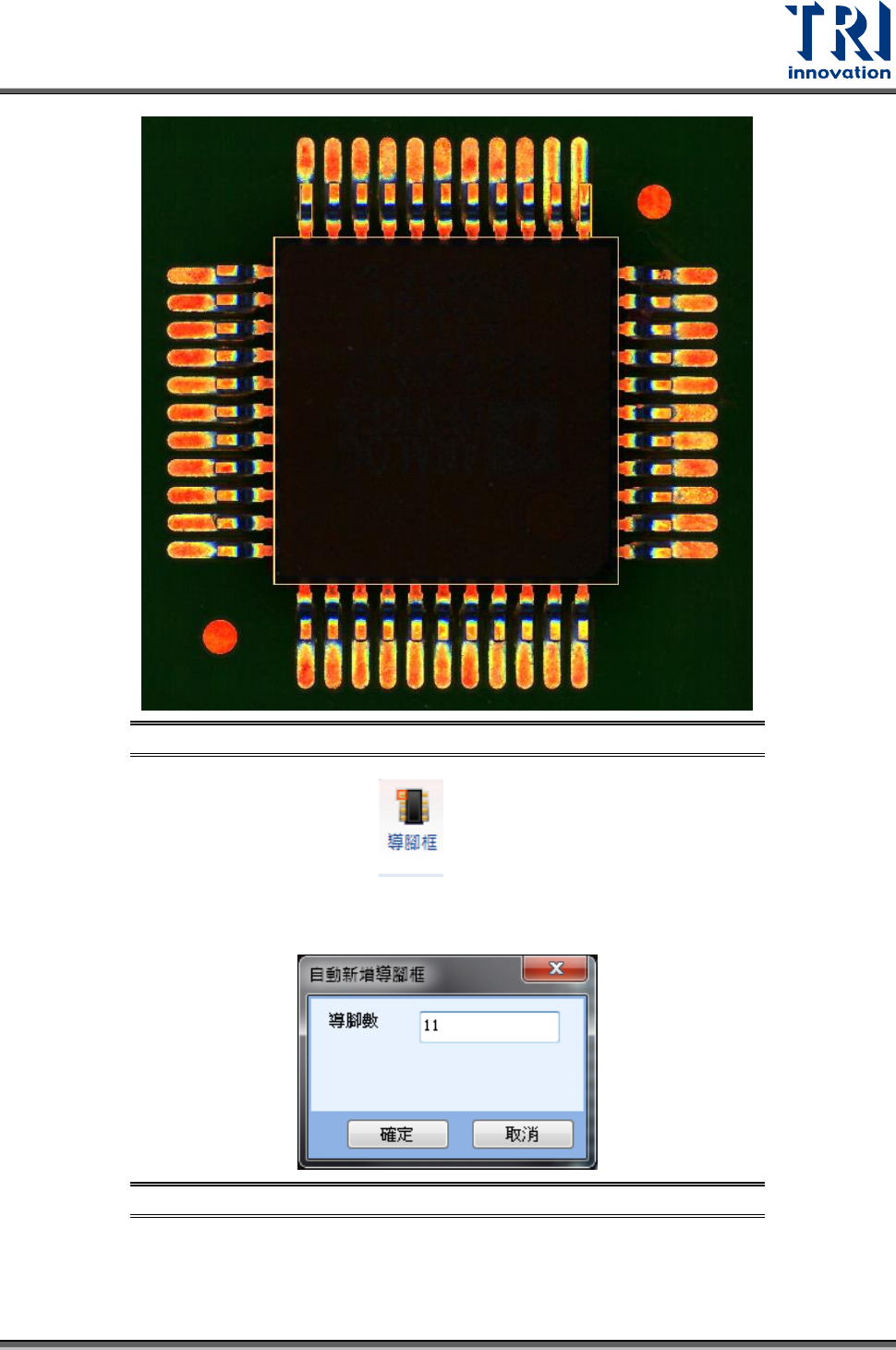

圖 47：水平鏡射產生導腳框
10) 點選這兩個導腳框後，再次按下 。
11) 此時系統會自動跳出增加導腳框的視窗。輸入這兩個導腳框間總共要產生的導腳框數
量(需包含已選擇的兩個導腳框)，然後按下”確定”。
圖 48：產生多個導腳框視窗
12) 系統會依照先前的設定，產生出導腳框。
Test Research, Inc.
38 TR7500 SIII Series User Guide – Software

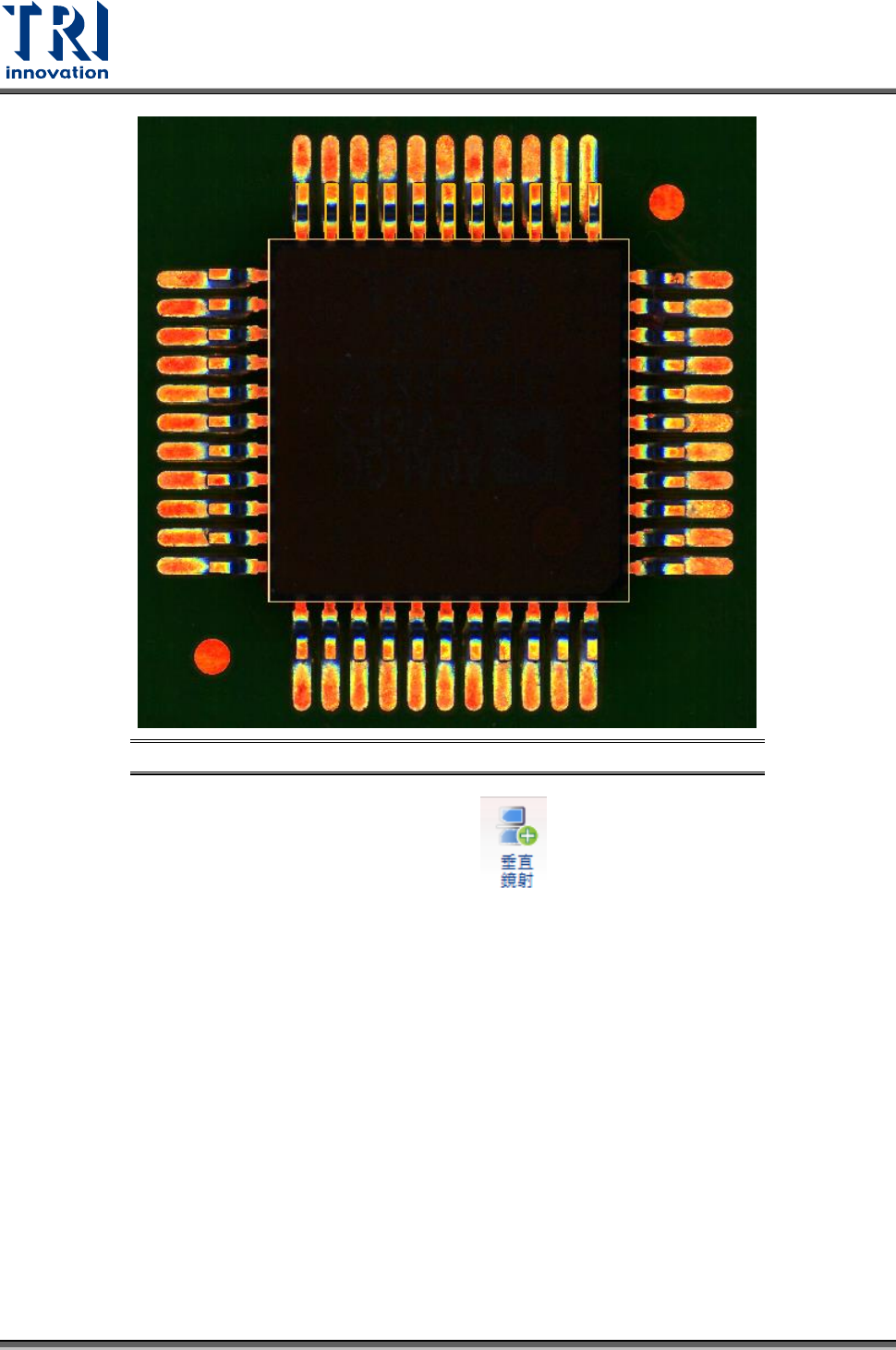

圖 49：在同一排產生多個導腳框
13) 此時，再次選取上排所有的導腳框後，點選 ，系統會在積體電路元件的下方一
排導腳上產生導腳框。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 39
圖 50：垂直鏡射產生多個導腳框
14) 接著，選取上下兩排所有的導腳框，點選 並選擇 90 度，系統會在積體電
路元件的左右兩排導腳上產生導腳框。
