Test Research, Inc. 40 TR7500 SIII Series User G uide – Soft ware 圖 51 ：旋轉複製 導腳框 15) 最後，同步驟 3) ，點選 ” 模組化資 料庫 ” 頁籤，並點選 ，系統會自動產生所 有的 檢測框。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 39
圖 50：垂直鏡射產生多個導腳框
14) 接著，選取上下兩排所有的導腳框，點選 並選擇 90 度，系統會在積體電
路元件的左右兩排導腳上產生導腳框。
Test Research, Inc.
40 TR7500 SIII Series User Guide – Software

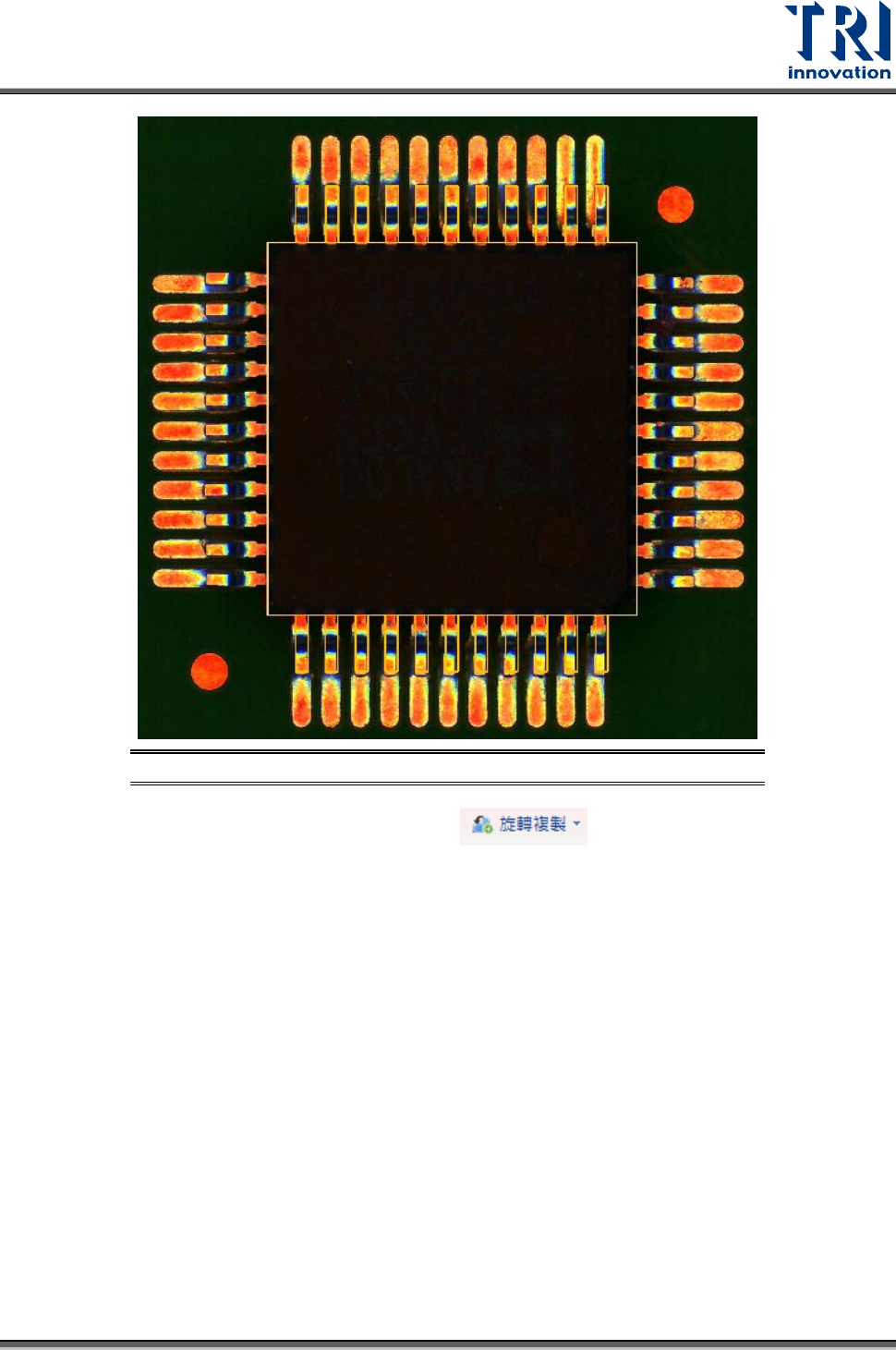

圖 51：旋轉複製導腳框
15) 最後，同步驟 3)，點選”模組化資料庫”頁籤，並點選 ，系統會自動產生所有的
檢測框。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 41
圖 52：套用積體電路模組資料庫
16) 同步驟 5)，調整每個檢測框的大小與參數，來達到該檢測框所要檢測的項目。
手動增加檢測框：
1) 直接在元件清單顯示區點選想要製作檢測框的元件上按兩下，或者在大圖上任何一個
元件的 CAD 方格(本體框)上點選兩下，即可進入該元件的原圖畫面。
2) 點選左上方工具列中的 。
3) 在原圖畫面上想要新增檢測框的位置拖曳一個適當大小的檢測框，系統會自動跳出以
下視窗。
