Test Research, Inc. 44 TR7500 SIII Series User G uide – Soft ware 圖 56 ：錫形燈源 圖 57 ：低角度燈源
Test Research, Inc.
TR7500 SIII Series User Guide – Software 43
3.3 檢測的燈光
機台配有四種不同的光源供使用者進行切換，其包含：均勻光、錫形燈源、低角度燈源與白燈。
均勻光一般使用於掃描全板大圖，錫形燈源用於檢測元件的爬錫處，低角度燈源則用於檢測元
件本體上的文字印刷，而白燈是用於對位標記、壞板標記或條碼。使用者藉由”檢測框參數設
定面板”中”硬體設定”的”燈光”進行切換檢測光源的動作。

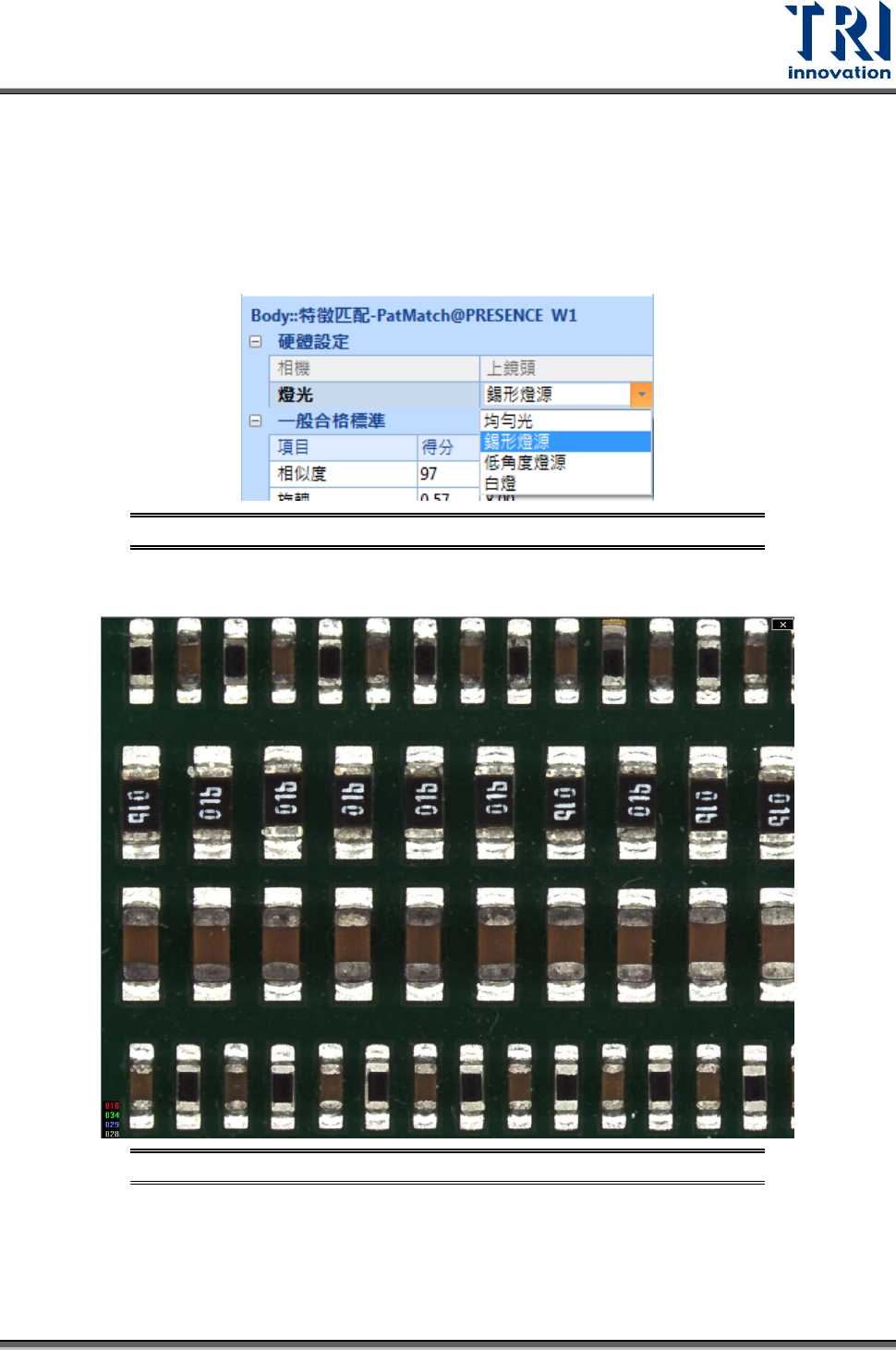

圖 54：切換檢測燈光的方式
這四種光源的所顯示的元件色彩分布情況如下列圖示。
圖 55：均勻光
Test Research, Inc.
44 TR7500 SIII Series User Guide – Software

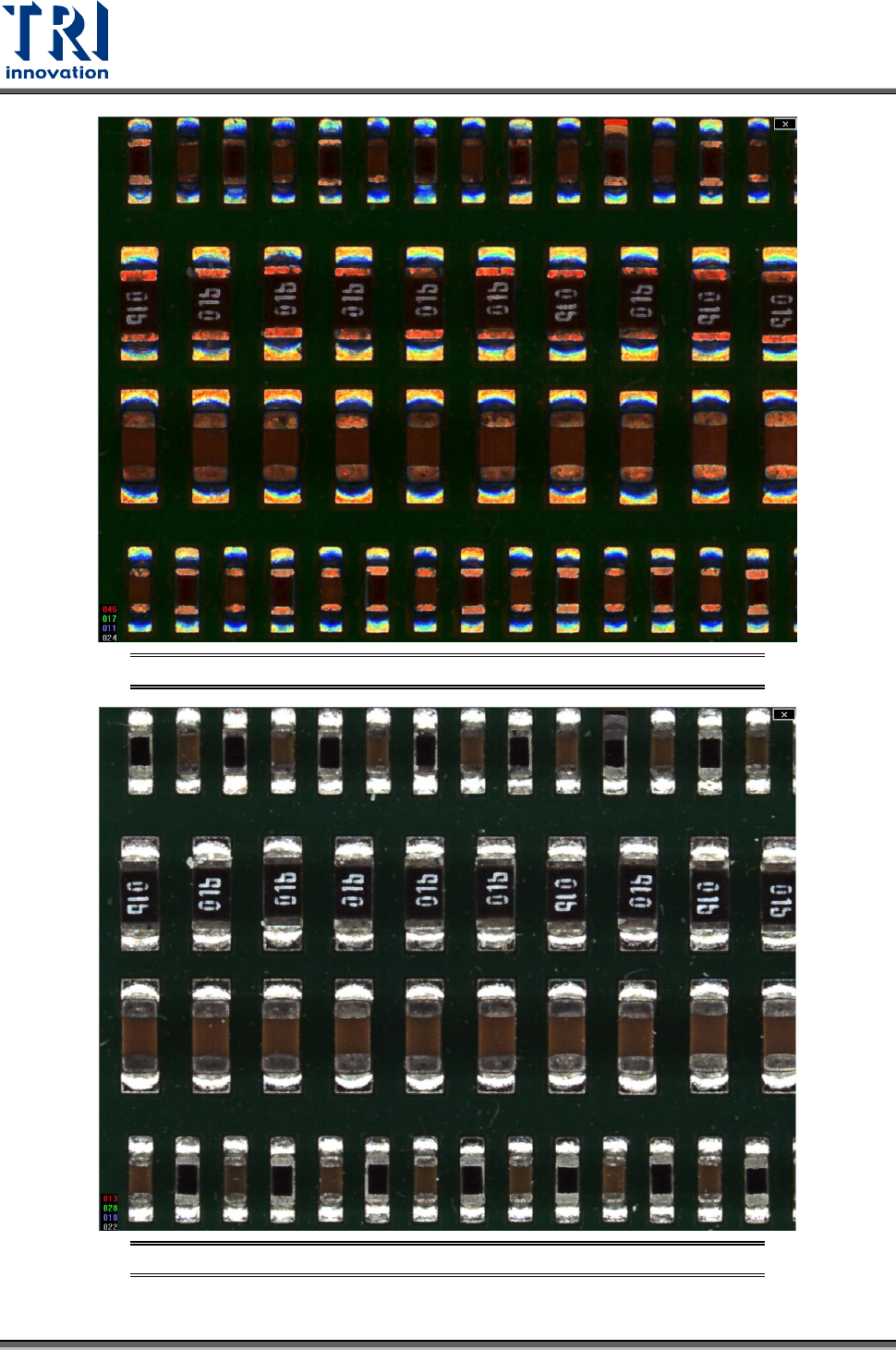

圖 56：錫形燈源
圖 57：低角度燈源
Test Research, Inc.
TR7500 SIII Series User Guide – Software 45
圖 58：白光燈源
3.4 代料影像影像處理方式
新增加到代料顯示/編輯區的影像，可以藉由四種方式來進行影像處理動作：權重法(Weighting)
與色彩空間法(Color Space)、RGB 法與 HeightMap 法(需要有 3D 雷射裝置才能使用)。使用
者藉由[檢測框參數設定面板]中[基本參數與其相對應的合格標準]的[影像模式]進行切換代料影
像處理的動作。
圖 59：切換代料影像處理的方式
1. 權重法(Weighting)：
此方法是利用紅(R)、綠(G)、藍(B)三色的權重數值調整與門檻值設定來變更代料影像
的灰階值，其操作介面如下圖所示。左方的直方圖為此檢測框內依據所設定權重下的
亮度分布，而右方是設定三色權重的調整閥。
