Test Research, Inc.
TR7500 SIII Series User Guide – Software 45

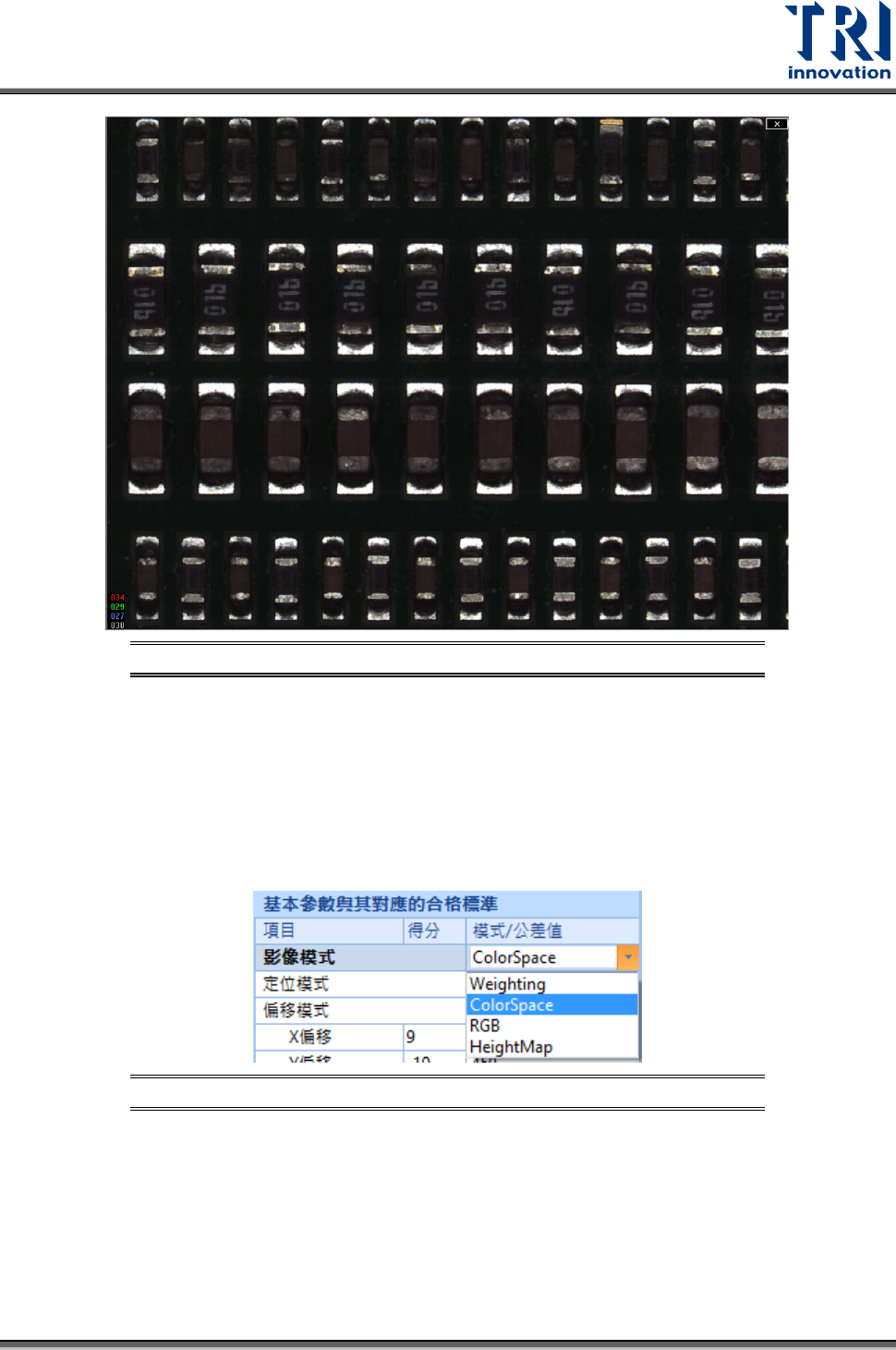

圖 58：白光燈源
3.4 代料影像影像處理方式
新增加到代料顯示/編輯區的影像，可以藉由四種方式來進行影像處理動作：權重法(Weighting)
與色彩空間法(Color Space)、RGB 法與 HeightMap 法(需要有 3D 雷射裝置才能使用)。使用
者藉由[檢測框參數設定面板]中[基本參數與其相對應的合格標準]的[影像模式]進行切換代料影
像處理的動作。
圖 59：切換代料影像處理的方式
1. 權重法(Weighting)：
此方法是利用紅(R)、綠(G)、藍(B)三色的權重數值調整與門檻值設定來變更代料影像
的灰階值，其操作介面如下圖所示。左方的直方圖為此檢測框內依據所設定權重下的
亮度分布，而右方是設定三色權重的調整閥。
Test Research, Inc.
46 TR7500 SIII Series User Guide – Software

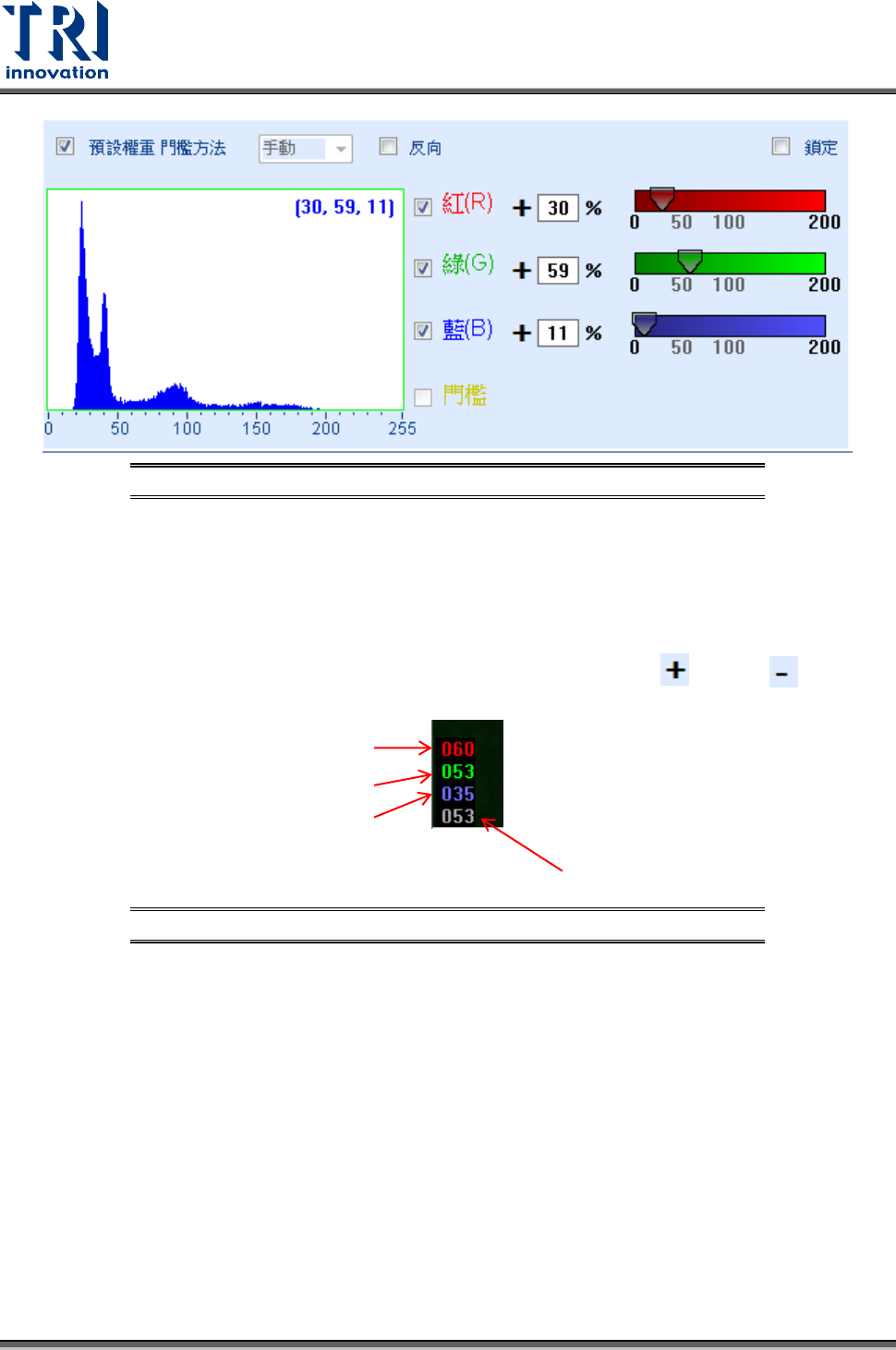

圖 60：權重法介面
一般而言，彩色圖像轉成灰階圖像作影像處理時，灰階值的計算公式是紅色階值*紅權
重比例+綠色階值*綠權重比例+藍色階值*藍權重比例。其紅權重比例預設值為
0.3(30%)，綠權重比例預設值為 0.59(59%)，而藍權重比例預設值為 0.11(11%)，當勾
選[預設權重]時會自動切回此值。使用者可以在元件原圖畫面的左下角看到滑鼠所標示
位置的三色色階值與計算出來的總灰階值。如下圖所示，滑鼠所點選的位置其灰階值
為 60，經由 0.60*0.30+0.53*0.59+0.35*0.11 所計算出來。雙擊 會轉換為 ，此為
用來抵銷某種顏色所佔的權重影響。
圖 61：三色色階值與轉換後灰階值
由以上的公式可以得知，若要讓影像中某兩個區塊有更好的灰階比較效果，使用者須
先觀察此兩區塊色階值相差最大的色彩，然後手動將此色的權重值調大，才能夠區分
此兩區塊的灰階影像。
當使用者決定好要調整權重時，先在門檻方法選擇[手動]，然後勾起色彩前方的確認方
塊後，在後方欄位輸入所要設定的權重比例即可；亦可以直接在後方的色彩條上拉動
倒三角符號來設定所要的權重比例。所有的檢測框都可以使用權重法進行影像處理。
門檻值(Threshold)則是針對需要門檻值檢測框的設定，如 Void、Birdge...等。
進階使用：使用自動門檻值功能
在門檻方法處，可以下拉選擇使用[自動二值化]和[自動三值化]，如下圖所示。
藍色階值
紅色階值
綠色階值
總灰階值
Test Research, Inc.
TR7500 SIII Series User Guide – Software 47

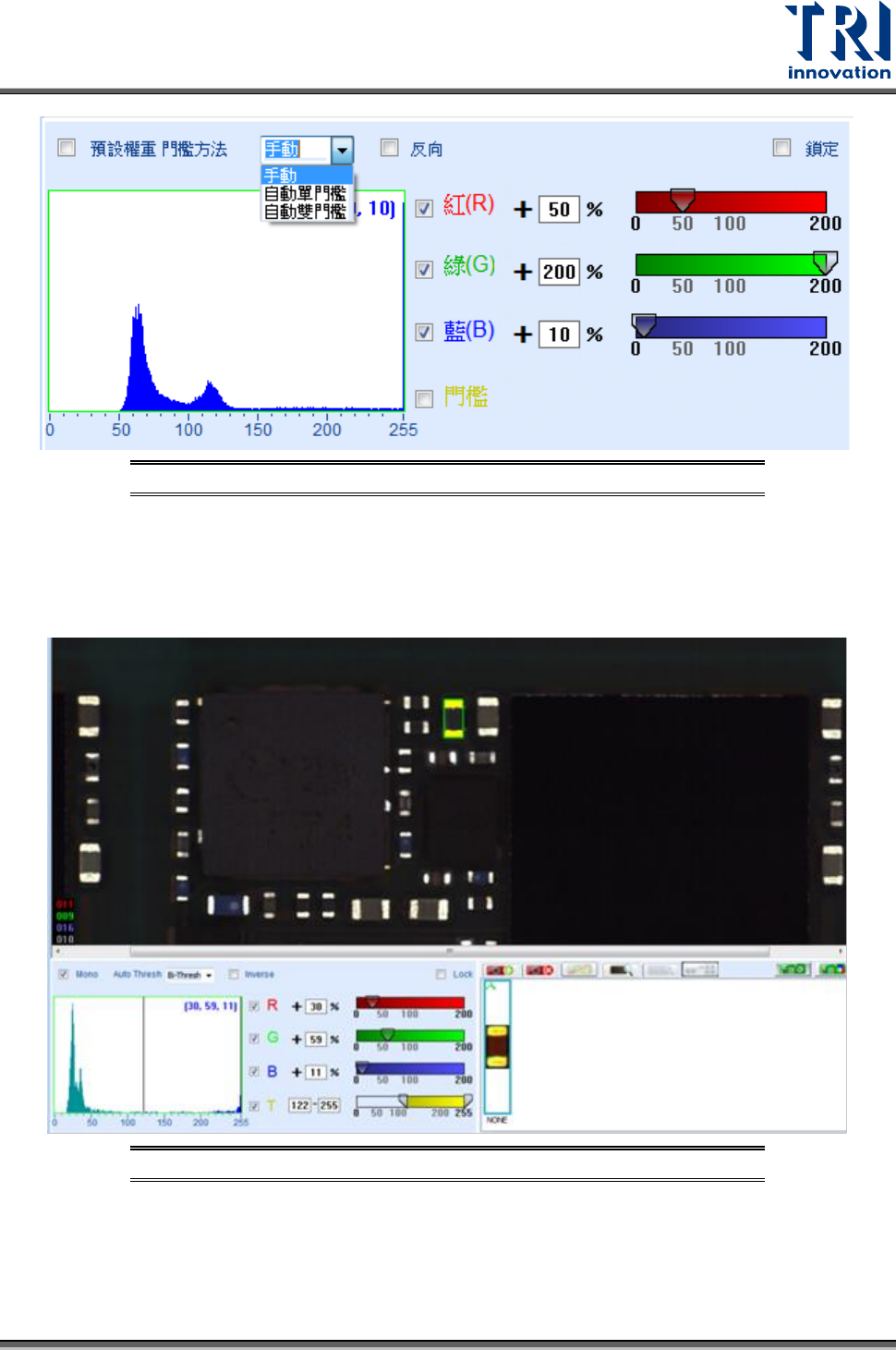

圖 62：自動門檻值使用選單
– 自動單門檻
此功能適用於當調整完權重後，直方圖中僅有明顯的亮暗兩個群組，如晶片元件電極
端和底板背景。使用後系統會自動設定門檻值來區分亮區與暗區並找出元件本體位置。
圖 63：自動單門檻使用範例
– 自動雙門檻
