TR7500 SIII Series User Guide – Software 47
圖 62：自動門檻值使用選單
– 自動單門檻
此功能適用於當調整完權重後，直方圖中僅有明顯的亮暗兩個群組，如晶片元件電極
端和底板背景。使用後系統會自動設定門檻值來區分亮區與暗區並找出元件本體位置。
圖 63：自動單門檻使用範例
– 自動雙門檻
Test Research, Inc.
48 TR7500 SIII Series User Guide – Software
此功能適用於當調整完權重後，直方圖中僅有明顯的三個群組，如元件文字、黑元件
本體以及底板背景。使用後系統會自動設定門檻值來區分這三部分並找出元件本體位
置。
圖 64：自動雙門檻使用範例
2. 色彩空間法(Color Space)：
此方法是利用選取顏色與色彩強度來變更代料影像，其操作介面如下圖所示，主要可
以分為亮度分布圖區與色彩空間圖區。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 49
圖 65：色彩空間調整區
亮度分布圖區(Intensity)：
此區顯示出影像擷取圖的亮度分布，縱軸是像素總數，橫軸是亮度(範圍 0~255)。
使用者可以調整控制條(用滑鼠移動兩端的控制鍵或者使用滑鼠滾輪來放大、縮小
所要擷取的區域)，如下圖紅圈所標示。調整過後，下方的藍色直條圖的兩端會顯
示出所設定出來的亮度範圍，如下圖紅方塊所標示。

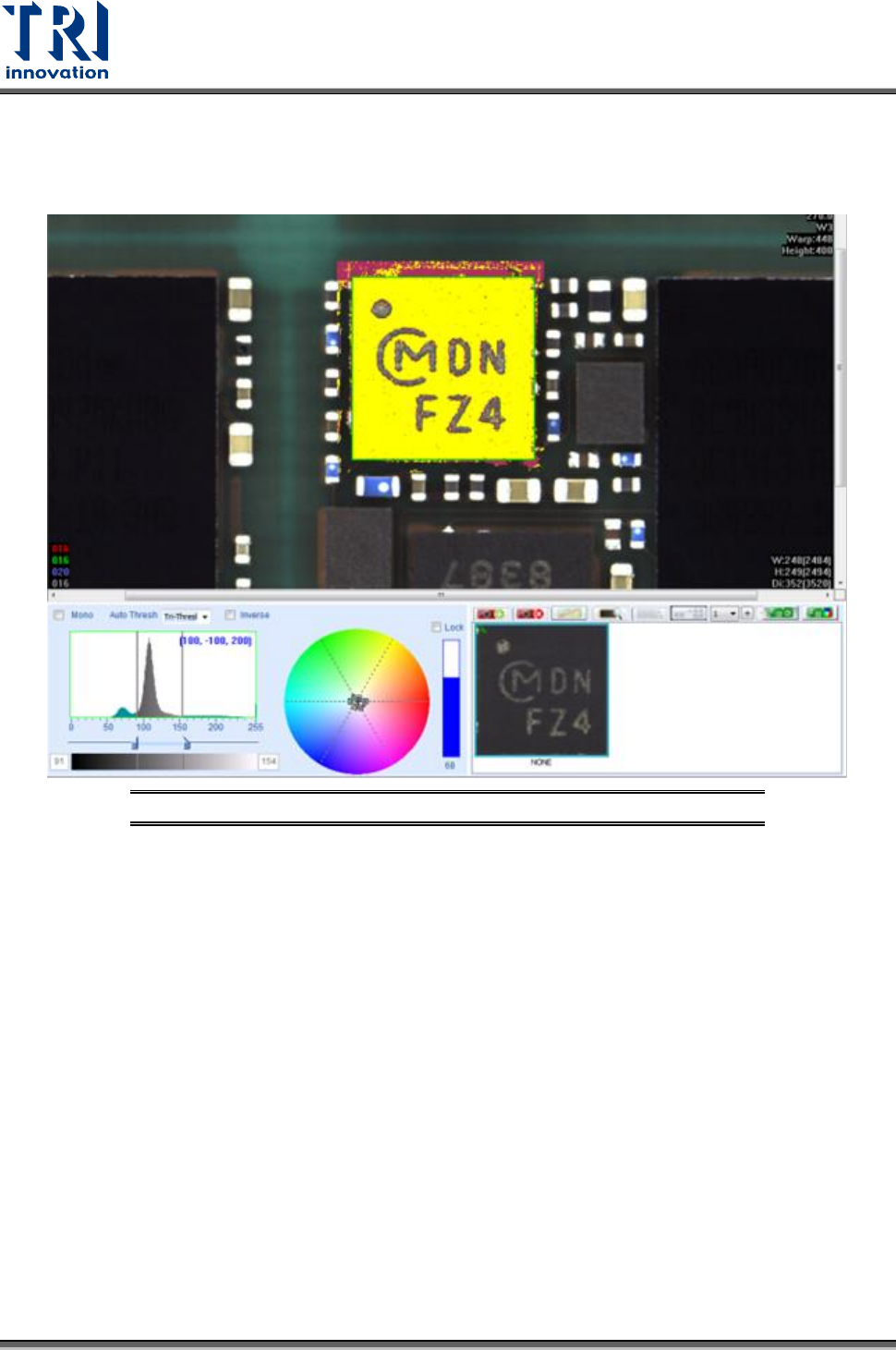

圖 66：色彩空間調整區 – 亮度分布區
色彩空間圖區(Color Space)：
由 RGB 三個軸所組成的球面色彩分布圖。每個軸由兩個方框控制點來代表其上下
限(每個軸上的兩個方塊僅能在所在的軸上移動)，而所圍出來的交集區即為選取色
色彩空間圖區
亮度分布區
