- 鉛筆：以手動方式個別指定哪些部分要設定遮罩。選擇本按鈕後會出現畫筆圖示，對
於想要設定遮罩的地方按下滑鼠左鍵即可，設定為遮罩的地方將會變成綠色。
- 橡皮擦：清除已經加入的遮罩。
- 畫素：調整畫筆或橡皮擦的粗細。
使用灰階
- 依灰階：勾選後開啟遮罩範圍功能。
- 反向：以設定的遮罩範圍以外的地方作遮罩。
- 遮罩範圍：設定在灰階範圍以內的地方作遮罩。
- 遮罩延伸：設定以檢測框往外延伸多少畫素為遮罩範圍。
遮蔽內部：將矩形框或圓形框的內部完全遮罩。
遮蔽外部：將矩形框或圓形框的外部完全遮罩。
清除全部：將設定遮罩的部分完全清除。
重置框：將遮罩框移動到初始位置。
預檢代料：檢測所有代料影像並顯示計算結果。

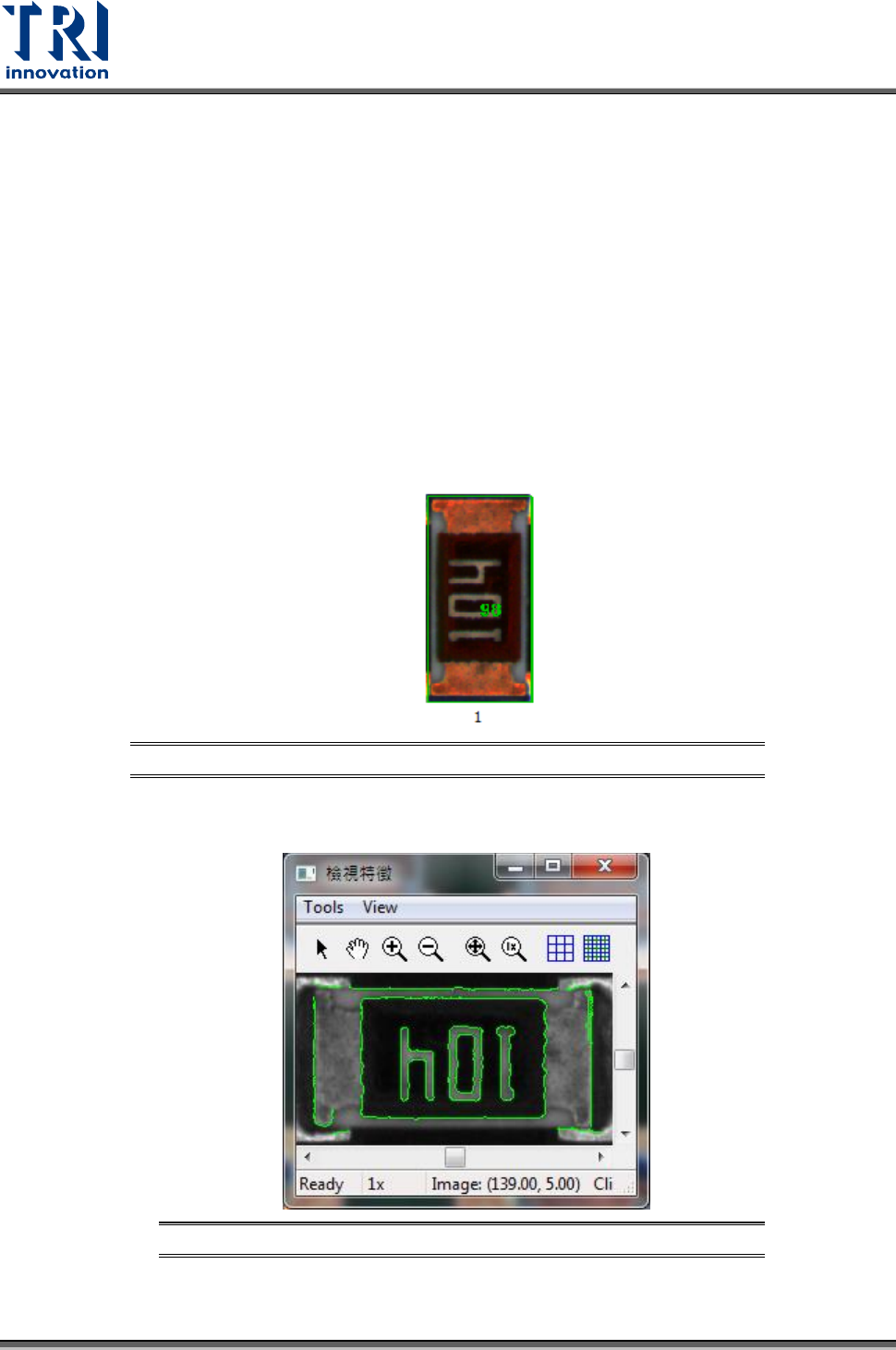

圖 73：點選”即時檢測代料”影像功能後的代料影像
顯示特徵：進行代料影像的輪廓偵測，可從圖中線條得知目前的權重調整是否能清楚的切
割出想要的目標。(僅能在權重法下使用)
圖 74：顯示代料影像輪廓功能視窗
Test Research, Inc.
TR7500 SIII Series User Guide – Software 55
增加色彩空間所要擷取的色彩數：在很多時候，影像中欲切出的色彩區塊不一定是連續分
布，若將非連續的區塊全部納入色彩空間範圍，可能導致中間區塊的雜訊也一起被切出。
此時，需要多重色彩區塊的機制來處理這個問題。使用者可視需求增加色彩空間的組數，
可分別做選色與調整，最後將多組結果影像做聯集後再做檢測。
圖 75：點選第一區色彩設定
新增第二區顏色功能：
圖 76：增加第二區色彩設定
設定第二區顏色，黃色區域代表目前調整中的色彩空間切出的部分，綠色區域代表其他組
已調整色彩空間切出的部分。檢測時會以黃色加綠色空間的聯集結果來顯示。
新增
刪除
選擇編號
Test Research, Inc.
56 TR7500 SIII Series User Guide – Software
圖 77：選取第二區色彩設定
原始影像：顯示未經過處理的原始代料影像，如下圖所示。
圖 78：原始的代料影像
處理後影像：顯示經過影像處理後的代料影像，如下圖所示。
