Test Research, Inc. 56 TR7500 SIII Series User G uide – Soft ware 圖 77 ：選取第二區 色彩設定 原始影像：顯示未經過處 理的原始代料影像，如下 圖所示。 圖 78 ：原始的代料 影像 處理後影像：顯示經過影 像處理後的代料影像，如 下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 55
增加色彩空間所要擷取的色彩數：在很多時候，影像中欲切出的色彩區塊不一定是連續分
布，若將非連續的區塊全部納入色彩空間範圍，可能導致中間區塊的雜訊也一起被切出。
此時，需要多重色彩區塊的機制來處理這個問題。使用者可視需求增加色彩空間的組數，
可分別做選色與調整，最後將多組結果影像做聯集後再做檢測。

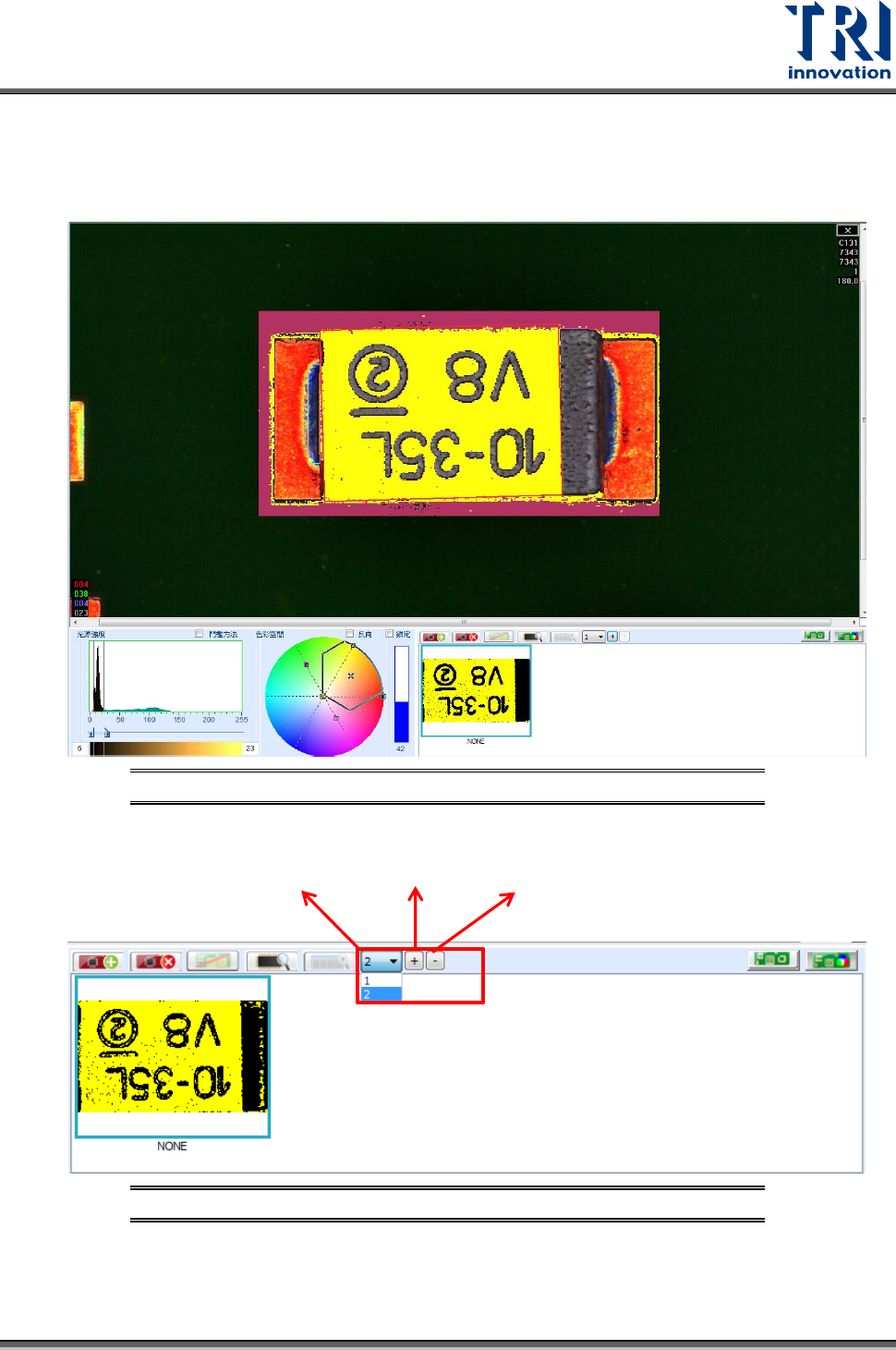

圖 75：點選第一區色彩設定
新增第二區顏色功能：
圖 76：增加第二區色彩設定
設定第二區顏色，黃色區域代表目前調整中的色彩空間切出的部分，綠色區域代表其他組
已調整色彩空間切出的部分。檢測時會以黃色加綠色空間的聯集結果來顯示。
新增
刪除
選擇編號
Test Research, Inc.
56 TR7500 SIII Series User Guide – Software

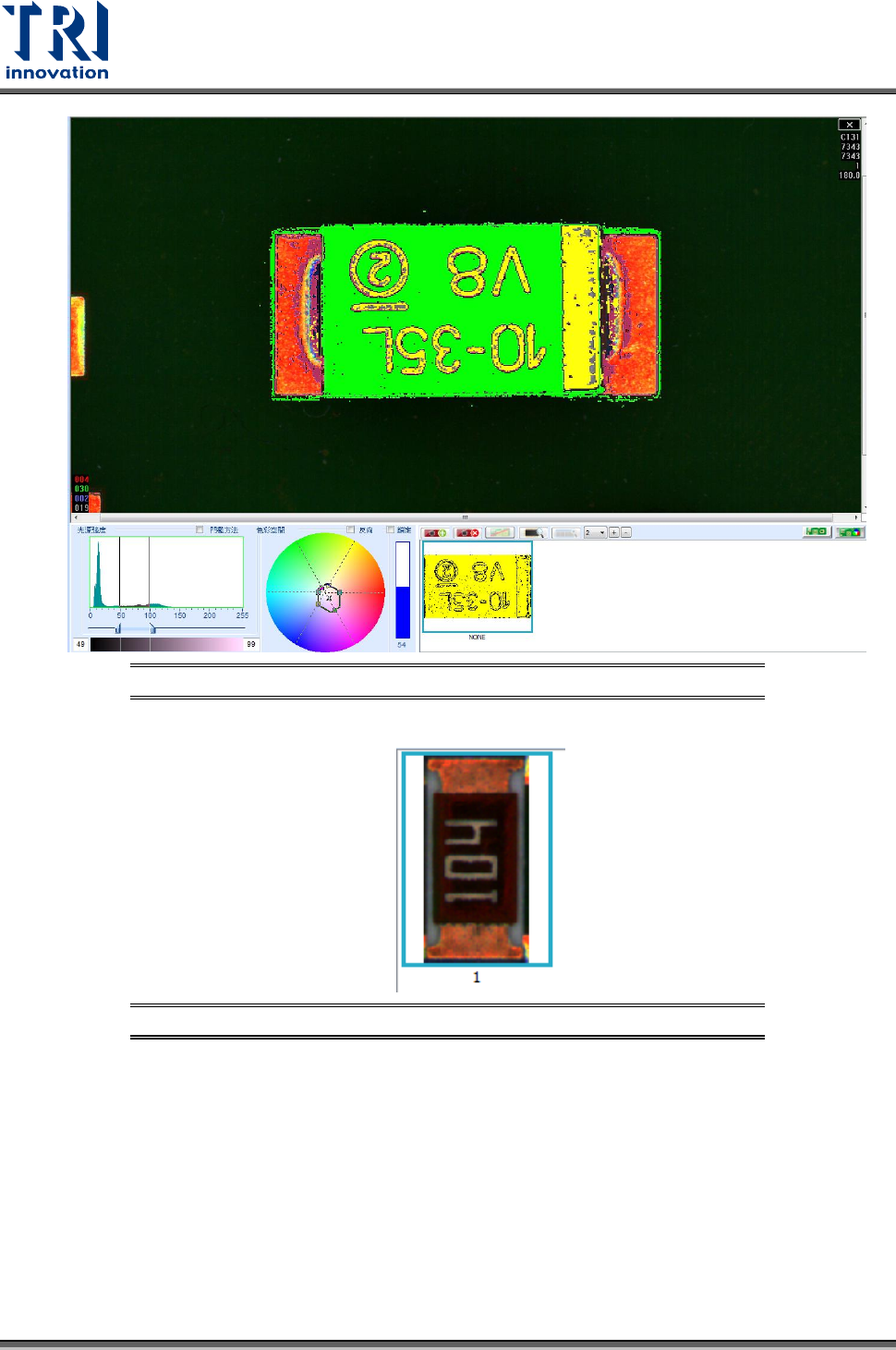

圖 77：選取第二區色彩設定
原始影像：顯示未經過處理的原始代料影像，如下圖所示。
圖 78：原始的代料影像
處理後影像：顯示經過影像處理後的代料影像，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 57
圖 79：經權重法處理後的代料影像畫面
圖 80：經色彩空間法處理後的元件畫面代料影像畫面
