Test Research, Inc.
TR7500 SIII Series User Guide – Software 65
- Body：利用 Chip 元件本體的色彩來判定 Chip 元件位置。適用於當 Chip 兩電極端
與本體色彩對比不明顯或破碎時，但本體色彩對比可突顯時使用（不適用於正方形
元件），如下圖所示。

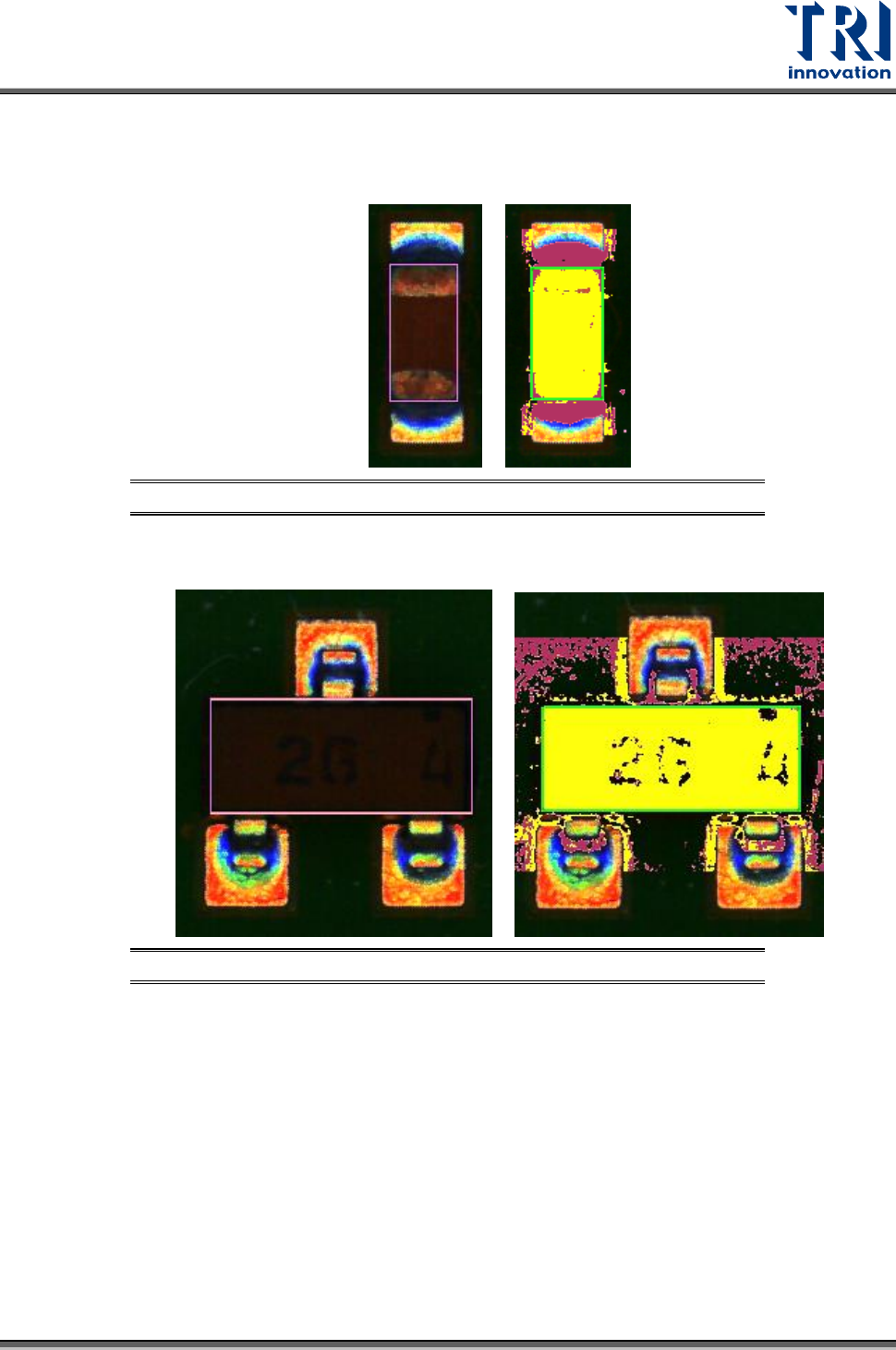

圖 92：本體檢測框 – Body 模式色彩選取方式
- Square：當本體為黑色元件時使用，並適用於長方形或正方形元件。擷取色彩時
須盡量不要讓雜訊與本體相連，如下圖所示。
圖 93：本體檢測框 – Square 模式色彩選取方式
- Rnet：利用 Rnet 的 body 兩旁有明顯的接腳亮面區域的色彩來檢測，適用於排阻
與排容元件，如下圖所示。
Test Research, Inc.
66 TR7500 SIII Series User Guide – Software

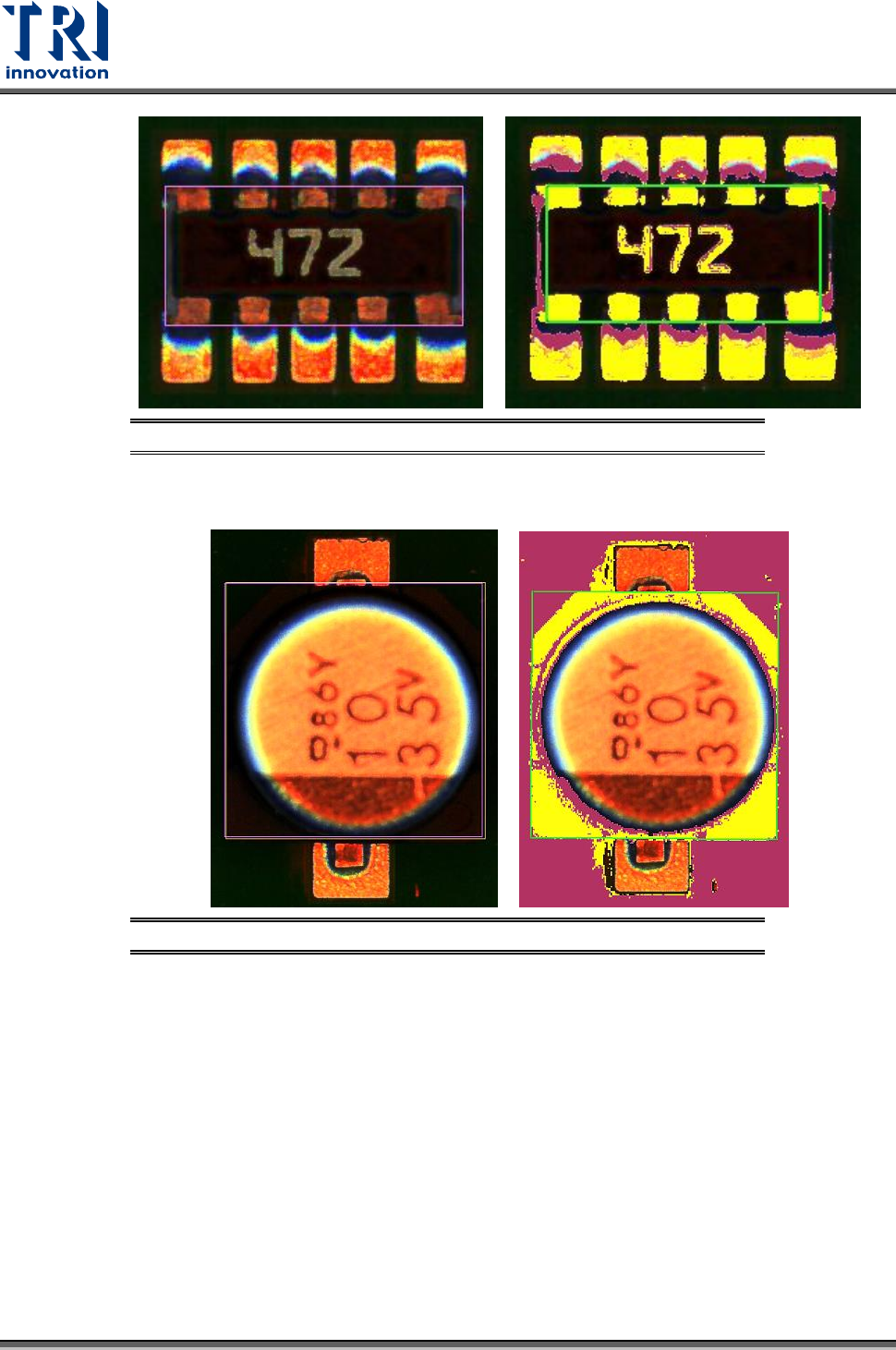

圖 94：本體檢測框 – Rnet 模式色彩選取方式
- CAE：用來檢測鋁質電容。選色時可以選擇使用鋁質電容的底板顏色或者是圓形電
容的部分，如下圖所示。
圖 95：本體檢測框 – CAE 模式色彩選取方式
X 方向標準尺寸：設定檢測元件在 X 方向的標準尺寸。
Y 方向標準尺寸：設定檢測元件在 Y 方向的標準尺寸。
依尺寸重新定位子框：勾選時將依據 Chip 框的大小調整 Child 框位置，使其與 Chip 框
邊緣切齊。
套用檢測結果至標準尺寸：將計算出來的 Chip 元件大小結果設為標準值。
3.7.4 圓形檢測(Circle)框
用途：量測物件外形是否為趨近圓形。
檢測原理：利用量測出來圓的最大半徑及最小半徑來計算其真圓度。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 67
參數畫面與說明：
圖 96：圓形檢測框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為均勻光。
一般合格標準：
直徑：設定直徑的標準尺寸(單位為 μm)。
正/負公差值：設定待測物直徑量測結果與標準直徑值的差異(單位為 μm)。當小於設定
值視為合格。
真圓度：設定真圓度，為檢測圓的最大半徑減最小半徑差值(單位為 μm)。當檢測結果
小於設定值視為合格。
基本參數與其對應的合格標準：
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為權重法。
偏移模式：選擇使用 Normal 或 ShiftXY 模式來測試位移。
- Normal：可以個別設定 X 方向與 Y 方向的偏移公差值。
- ShiftXY：設定 X 與 Y 方向的總位移量(X、Y 位移的平方根)的公差值。
3.7.5 色碼檢測(Color Bar)框
用途：用來檢測色碼電阻是否正確。
檢測原理：利用影像中電阻的本體顏色與各色碼的顏色來檢測。
