Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 73 X 偏移：設定 X 方向的偏移公差值。 Y 偏移：設定 Y 方向的偏移公差值。 基本參數與其對應的合格 標準： 參數名稱說明 ： 在 Solder light 的情況下，積體電路的 Lead 腳上會 有三個反光 部分 ，以下稱為 Head 、 Tail 與 Pad ，其相 關參數也依照它 們的所…
Test Research, Inc.
72 TR7500 SIII Series User Guide – Software

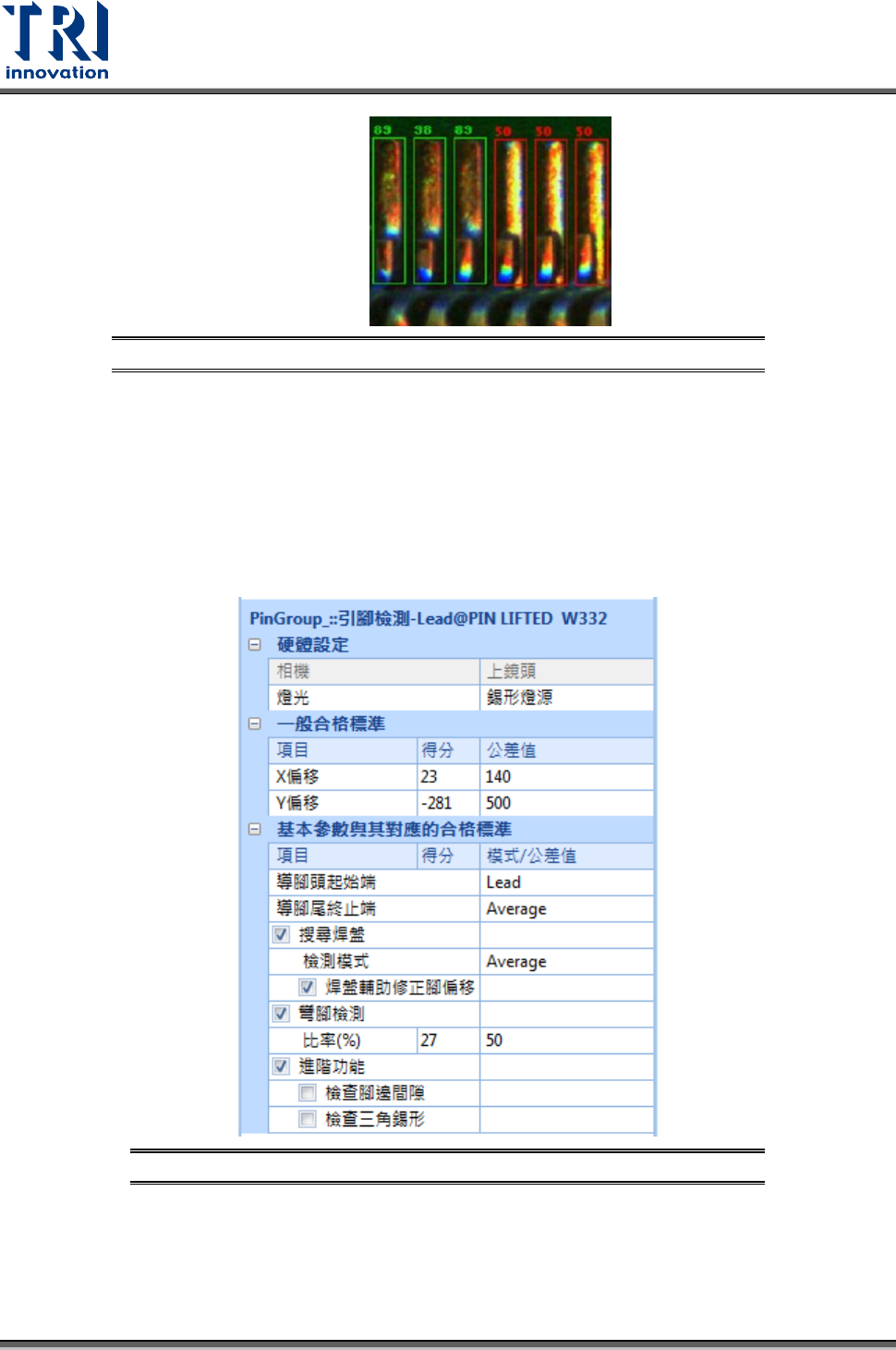

圖 102：浮腳檢測框繪製位置與檢測結果
3.7.9 引腳檢測(Lead)框
用途：用來檢查積體電路導腳的偏移、彎腳或翹腳。
檢測原理：利用積體電路腳其頭端、尾端與焊盤的色彩來進行定位。
參數畫面與說明：
圖 103：引腳檢測框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
一般合格標準：
Test Research, Inc.
TR7500 SIII Series User Guide – Software 73
X 偏移：設定 X 方向的偏移公差值。
Y 偏移：設定 Y 方向的偏移公差值。
基本參數與其對應的合格標準：
參數名稱說明 ：
在 Solder light 的情況下，積體電路的 Lead 腳上會有三個反光部分，以下稱為 Head、
Tail 與 Pad，其相關參數也依照它們的所在位置來命名，如下圖所示。

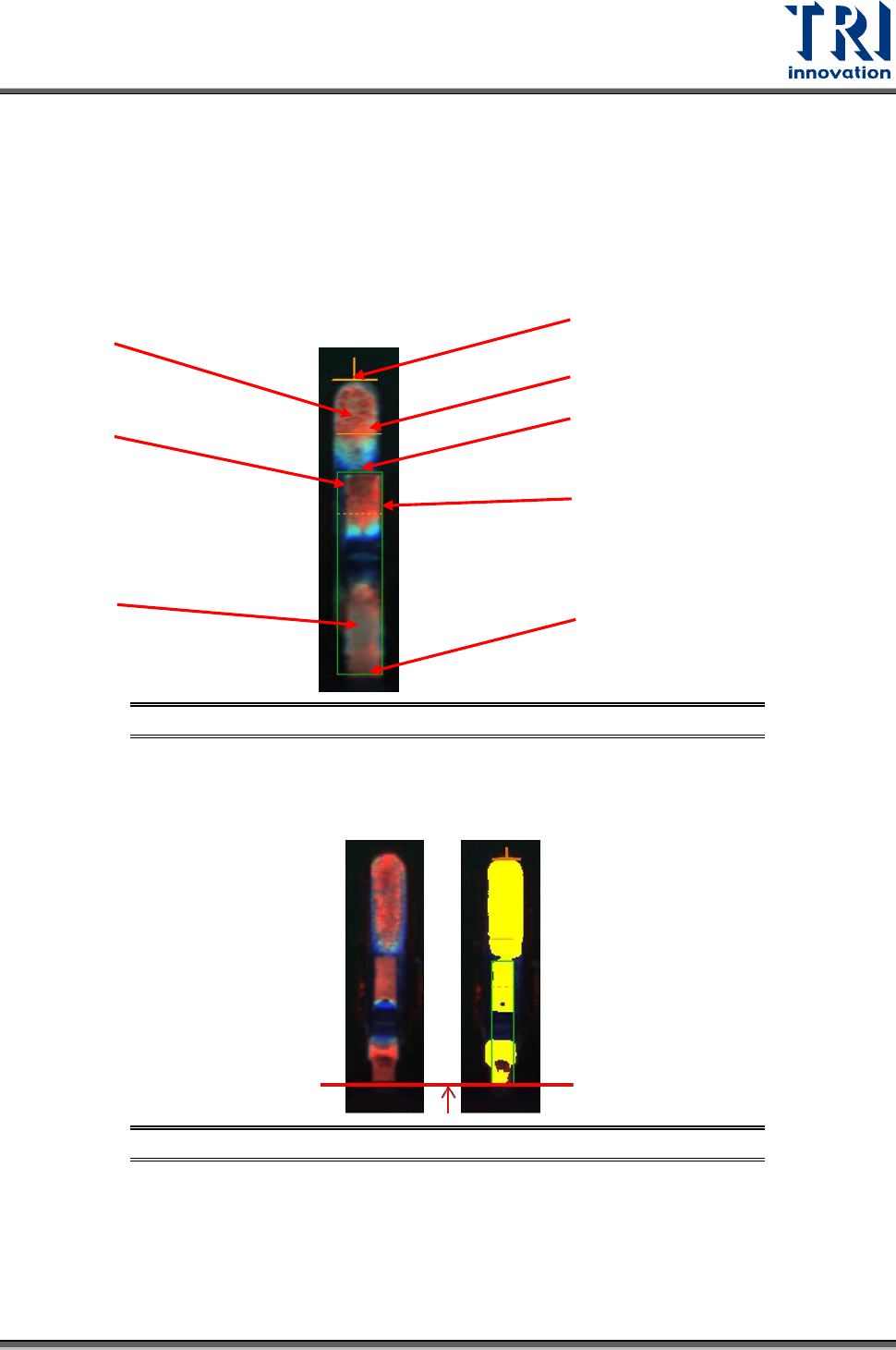

圖 104：Lead 框參數名稱說明圖
導腳頭起始端：設定 Lead 腳的起始位置。
- Lead：利用導腳的色彩來判定導腳頭起始端位置。搜尋方式會由元件本體處(暗處)
往導腳(所選色彩)方向搜尋導腳起始位置。一般用在積體電路元件，如下圖所示。
圖 105：Lead 框導角頭起始位置 – Lead 搜尋方式
- Component：利用元件本體的色彩來判定導腳頭起始端位置。搜尋方式會由元件本
體處(所選色彩)往導腳(暗處)方向搜尋導腳起始位置。一般用在 Connector 元件，如
下圖所示。
Head
Tail
Pad
Pad End
Tail Line Max Search Range
Tail Line
Tail Line Min Search Range
Start Line
Test Research, Inc.
74 TR7500 SIII Series User Guide – Software

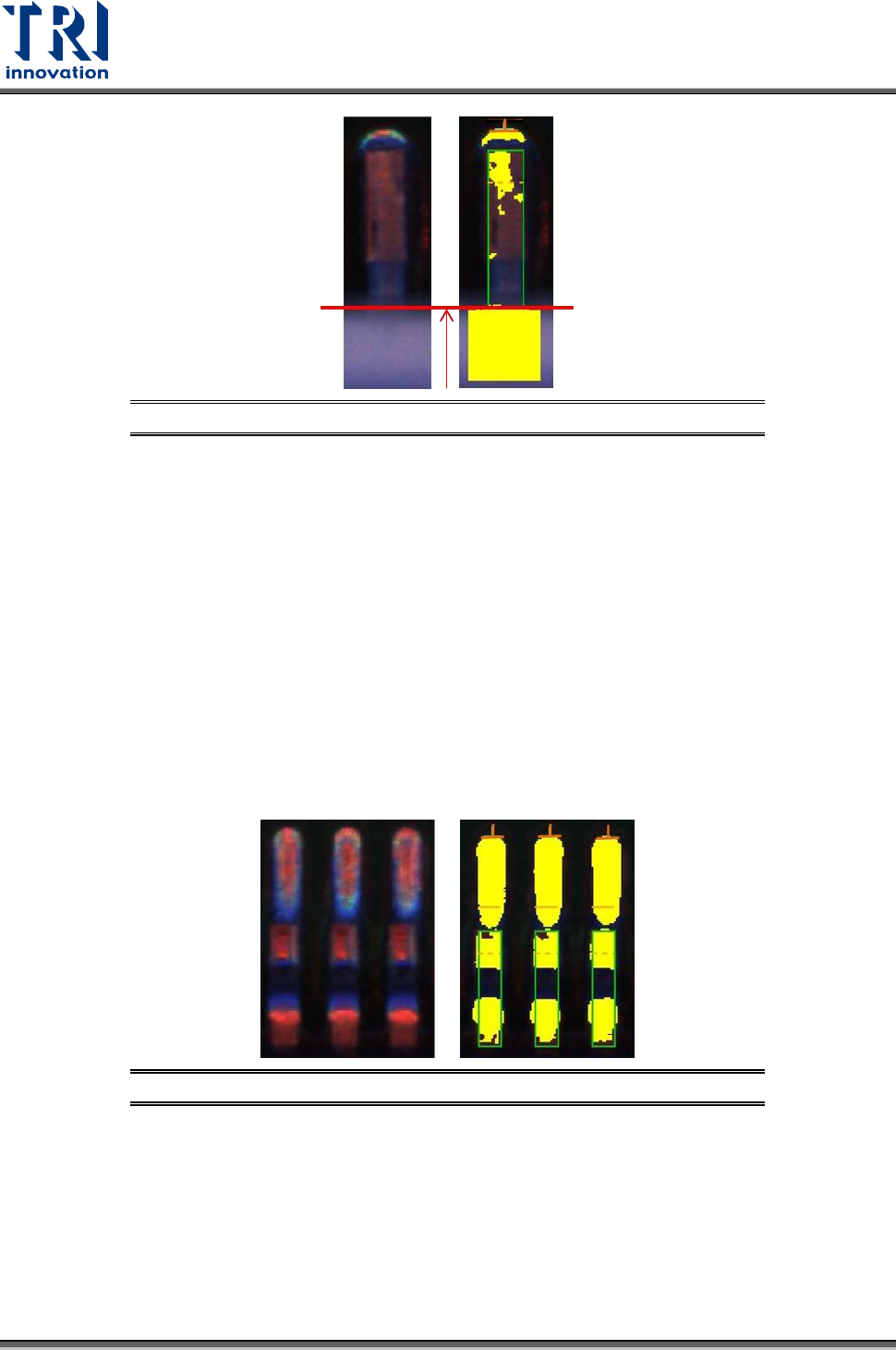

圖 106：Lead 框導角頭起始位置 – Component 搜尋方式
- Lead(adv.) ：利用利用 Lead 腳的色彩來判定導腳頭起始端位置，並開啟進階功能
比率(%)與長度。
− 比率%：設定導腳頭起始端位置的選取顏色的寬度佔檢測框寬的比例，建
議值為 50%，超過設定值將開始計算。
− 長度：設定符合比率的連續長度，建議值為 2 pixels。
- Component(adv.) ：利用元件本體的色彩來判定導腳頭起始端位置，並開啟進階功
能並開啟進階功能比率(%)與長度。
− 比率%：設定導腳頭起始端位置的選取顏色的寬度佔檢測框寬的比例，建
議值為 50%，低於設定值將開始計算。
− 長度：設定符合比率的連續長度，建議值為 2 pixels。
導腳尾終止端：設定 Lead 腳的終止位置。
- Average：利用鄰近的 Lead 框平均值來計算導腳尾終止端位置。適用於當導腳尾端
色彩出現破洞，影響定位的情況，仍能以相鄰的導腳計算出正確位置，如下圖所示。
圖 107：Lead 框導角尾終止位置 – Average 搜尋方式
- Individual：單獨計算導腳尾終止端位置。適用於當導腳尾端顏色完整且需要精確定
位的情況，如下圖所示。
