Test Research, Inc.
TR7500 SIII Series User Guide – Software 77

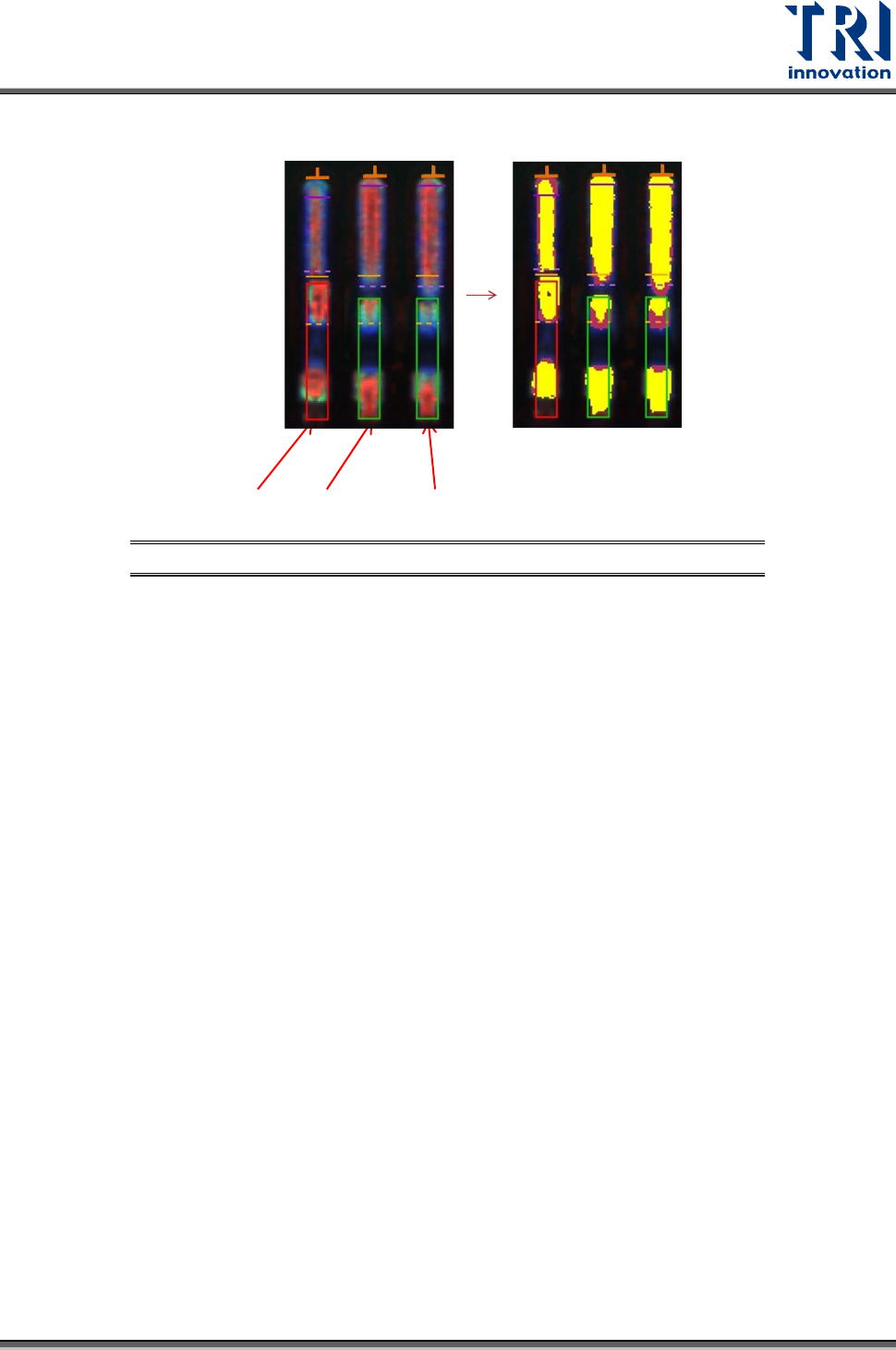

圖 112：Lead 框進階功能 – 檢查三角錫形
3.7.10 字元辨別(OCR)框
用途：用來辨識板子上的 DataCode、Barcode 或者積體電路元件上的文字。
檢測原理：利用影像中條碼或字體的輪廓特徵比對來計算相似度。
空焊
正常
正常
Test Research, Inc.
78 TR7500 SIII Series User Guide – Software
參數畫面與說明：

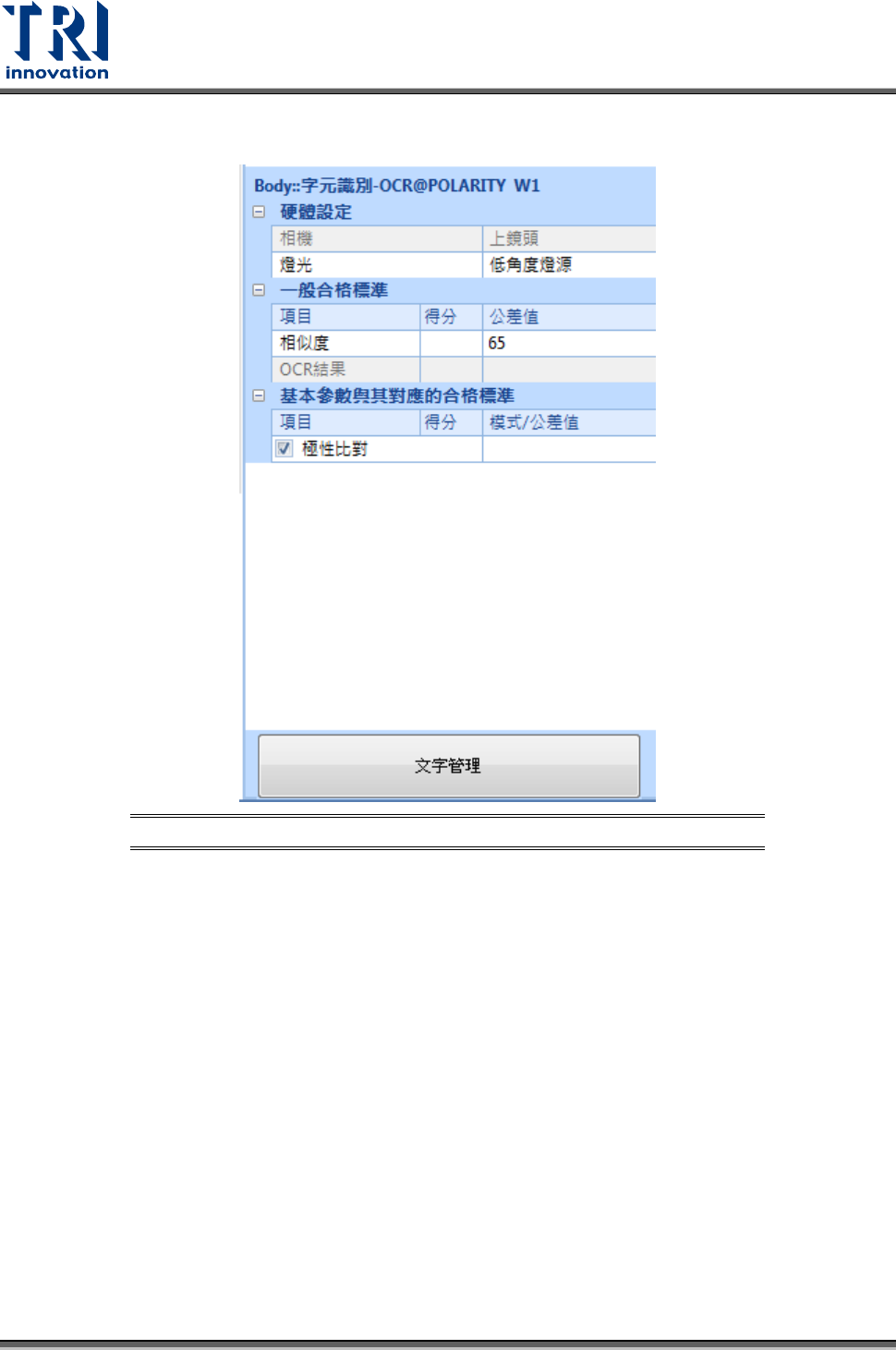

圖 113：字元辨別框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為低角度燈源。
一般合格標準：
相似度：設定待測影像與標準影像的相似度標準值。當待測物與標準值的相似度低於
設定值，即視為不良。
基本參數與其對應的合格標準：
極性比對：比對檢測框方向性，差異 180 度即視為極反。
文字管理：點選後進入字型管理者介面，如下圖所示。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 79

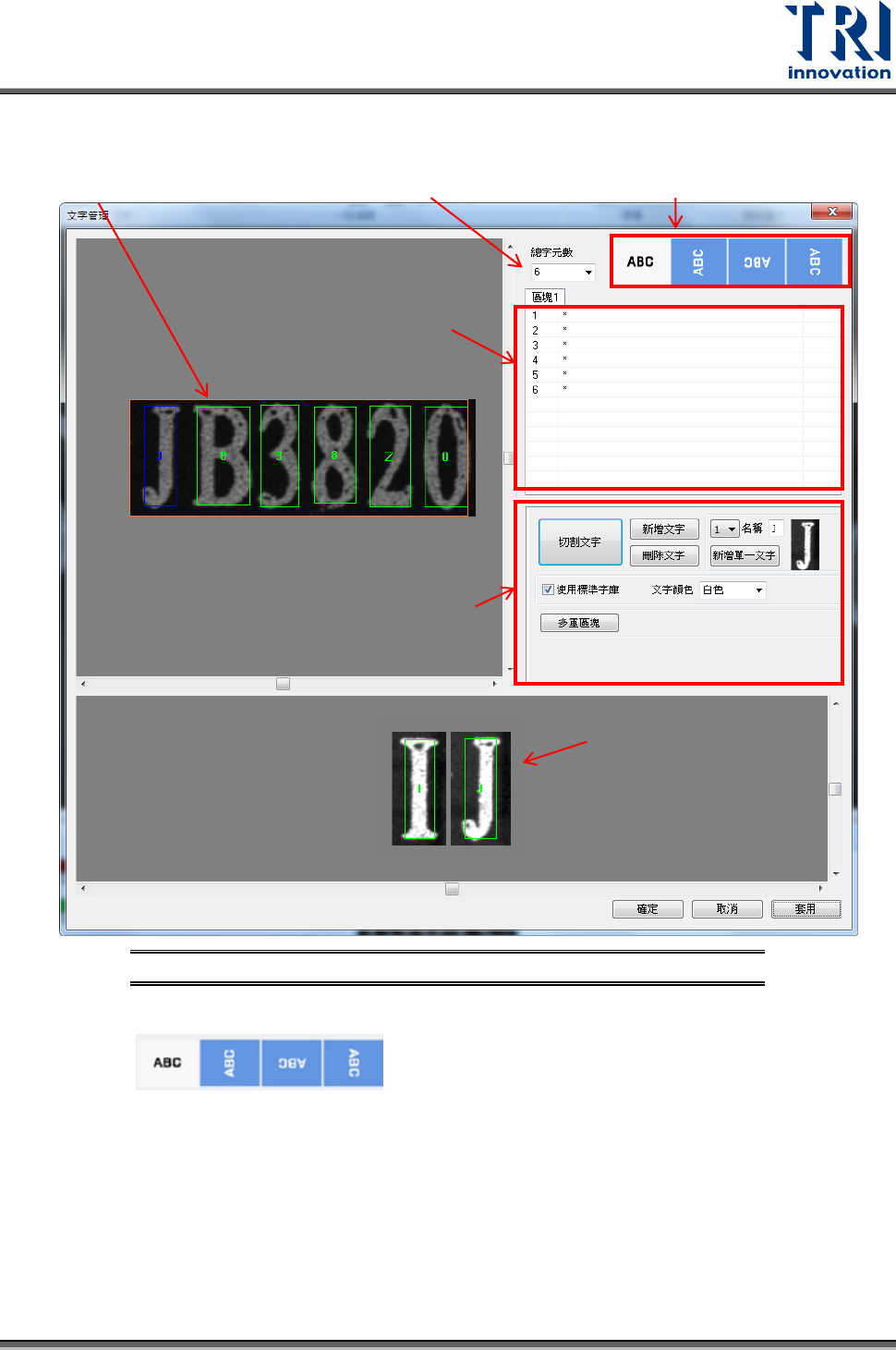

圖 114：文字管理介面
- 總字元數 ：設定檢測框內字串的字元總數。
- ：設定字元的方向性，以使用者直接看到的方向來定
義即可。
- 字元設定區：設定可容許的字元，" * " 代表都任何字體都可接受。
- 字型庫：顯示已經新增的所有字元影像與相對應文字。
- 字元切割區：
選擇待測字元數
設定文字角度
待測影像
字型庫
字元設定區
字元切割區
