4 操作篇 4-5 安排 93 4 4-5-5. ATC 的安排 触摸 [ 安排 ] 画面子菜单面板中的 [ 支援吸嘴 设置 ] ，显示 [ 支援吸嘴 设置 ] 画面。 (a) 吸嘴配置状态 显示各单元 ATC 上的吸嘴状况。 • R ：位于单元内的通道 内部右侧的 ATC （高速贴片头时） • L ：位于单元内的通道 内部左侧的 ATC （高速贴片头时） ※单元的 ATC 数为１个时，仅显示任意一侧 • 数字：吸嘴 ID • 颜色和 …
4 操作篇
4-5 安排
92
4-5-4. 跟踪吸取

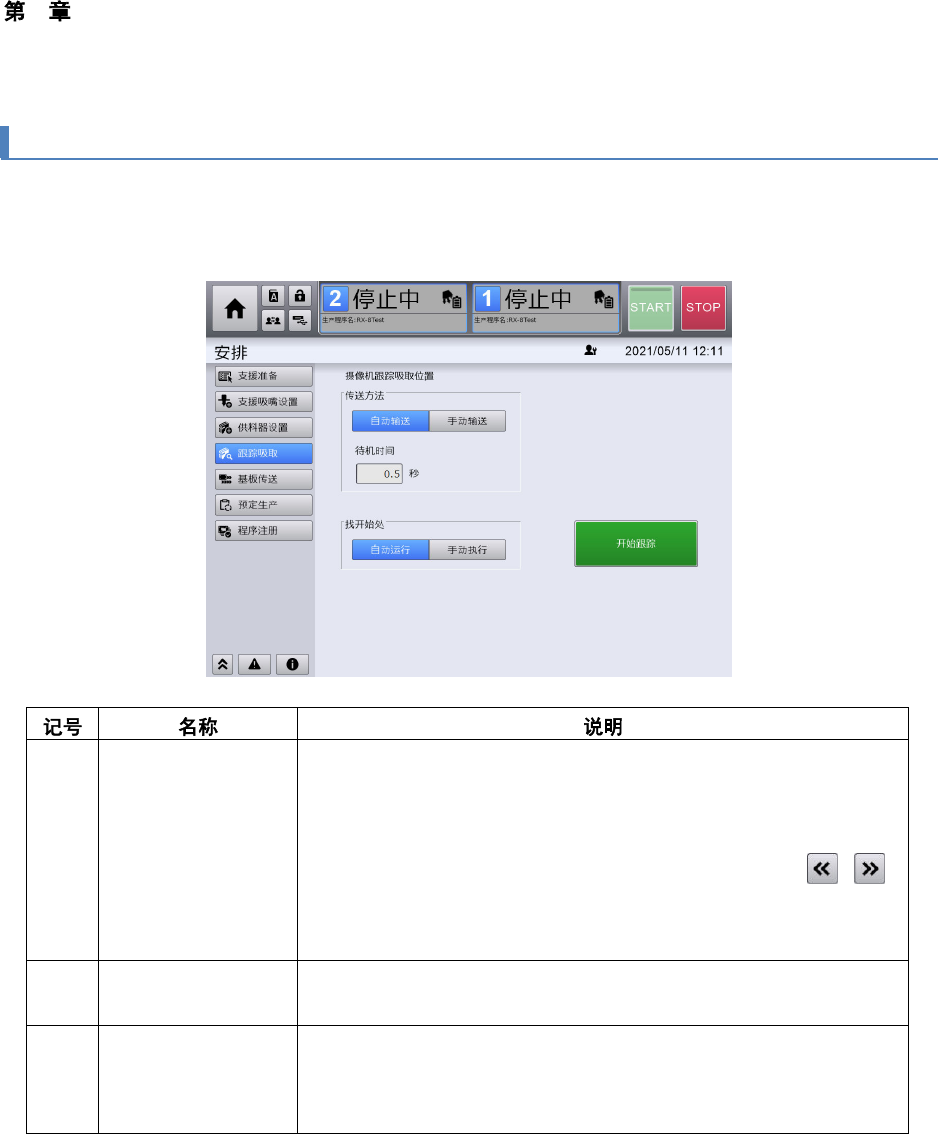

从［安排］画面的子菜单面板触摸［跟踪吸取］，即显示［跟踪吸取］画面。
在[跟踪吸取] 画面，对准备工序完成后的供料器元件吸取位置执行摄像机跟踪，必要时进行空洞示教。
(a)
摄像机跟踪吸取位
置
设定摄像机跟踪吸取位置的动作条件。
•
传送方法：选择跟踪时供料器位置的传送方法。
•
自动输送：摄像机仅按照
[
待机时间
]
中指定的时间，在吸取位
置停止后，自动移动到下一吸取位置的模式
•
手动输送：显示吸取位置后，即变为暂停状态。触摸
/
后将显示下一供料器吸取位置。
•
待机时间：在
0
～
9.9 (
秒
)
的范围内设定
[
自动输送
]
状态下摄像
机在吸取位置上的待机时间。
(b)
开始跟踪 显示[摄像机跟踪吸取位置] 对话框，开始摄像机跟踪吸取位置。
详情请参见「4-3-10 摄像机跟踪吸取位置功能」
(c)
找出元件
在吸取位置相机跟踪中设置找出元件的动作。
•
[
手动执行
]
：按
[
找出元件
]
按钮，手动执行找出元件的模式。
• [自动执行]：在跟踪时自动执行找出元件的模式
4 操作篇
4-5 安排
93
4
4-5-5. ATC 的安排

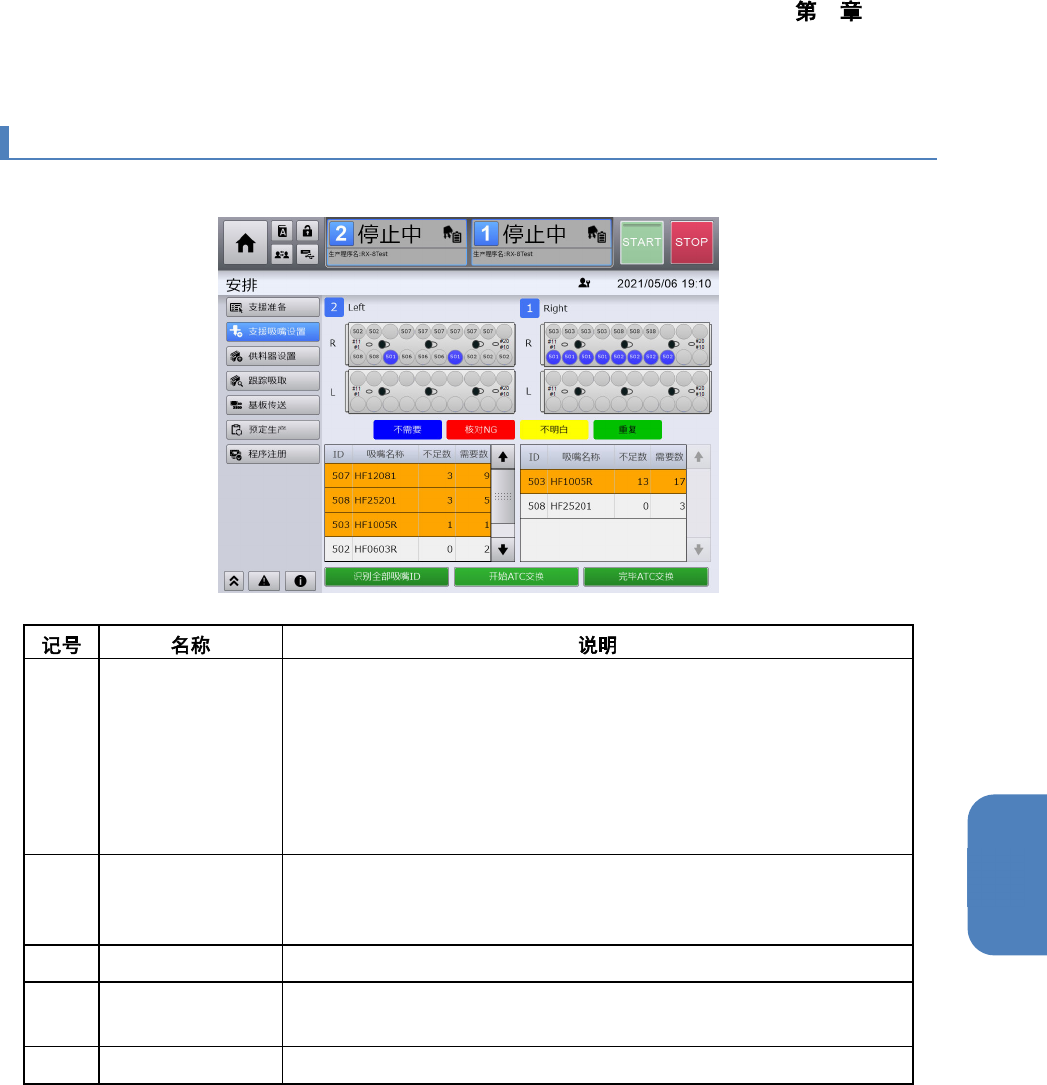

触摸[安排]画面子菜单面板中的[支援吸嘴设置]，显示[支援吸嘴设置]画面。
(a)
吸嘴配置状态 显示各单元 ATC 上的吸嘴状况。
•
R
：位于单元内的通道内部右侧的
ATC
（高速贴片头时）
•
L
：位于单元内的通道内部左侧的
ATC
（高速贴片头时）
※单元的 ATC 数为１个时，仅显示任意一侧
•
数字：吸嘴
ID
•
颜色和
ID
对应的吸嘴状态：参阅下述的「吸嘴存放位置和状态
画面图标的说明」
(b)
所需吸嘴列表 列表显示各单元在生产时所需的吸嘴编排。
不足数超出 1 个的吸嘴，将按不足数从多到少（数量相同时则按 ID 从
下到大）以橙色背景显示。
(c)
识别全部吸嘴 ID 识别所有 ATC 上的吸嘴 ID。
(d)
开始 ATC 交换 开始更换 ATC。
左右的一次性更换台车下降，解除安全盖（罩）的锁定。
(e)
完毕 ATC 交换 ATC 更换完成。
4 操作篇
4-5 安排
94
n
ID
灰色 有 ID
OK 吸嘴
在生产程序中使用的吸嘴
灰色 无 ID
没有安吸嘴（空的状态）
蓝色 有 ID
OK 吸嘴
生产程序中没有使用的吸嘴
红色 有 ID
NG 吸嘴
生产中无法使用的吸嘴
黄色 无 ID
吸嘴 ID 识别结果不详
黄绿色 有 ID
ATC（贴片头上的吸嘴存放位置）上有其他吸嘴，处于不匹
配状态
吸嘴 ID 显示为 ATC 上的吸嘴 ID。
吸嘴设置支援的操作
显示有黄色吸嘴时，请按以下步骤操作。
1 [ ID]
识别所有 ATC 上的吸嘴 ID。
根据 ID 识别的结果，更新所需吸嘴列表的显示。
2
3 [ ATC ]
4 ATC
5 ATC
6 ATC
7 [ ID]
识别所有 ATC 上的吸嘴 ID。
有不足的吸嘴时，返回操作步骤 3。
8 [ ATC ]
将传送的位置恢复到可以开始生产的位置。
