4 操作篇 4-17 机器设置 433 4 < > 4-17-9. 吸嘴 n ID 为 ON 则作为吸嘴类型的识别子吸 嘴 ID 显示在各个画面上。为 OFF 则显示吸嘴名称。（初始设定： ON ） n 指定对于各吸嘴发生连 续吸取错误时，判定为 NG 吸嘴的吸取错误的次数。 0 为不进行 NG 吸嘴判定。 按各单元设定。 ( 数值范围为 0 ～ 999 。初始值 :9) 。
4 操作篇
4-17 机器设置
432
(a)
吸嘴种类 显示吸嘴的种类。
• 标准吸嘴：无标记
• 定制吸嘴：“*”
• 用户定制吸嘴：“＋”
(b)
参数列表 显示当前登录的吸嘴之各种参数。
当标准吸嘴或定制吸嘴发生了变更时以红字显示。
要编辑参数时触摸对象项目使成为编辑状态。
• 吸嘴 ID：仅用户定制吸嘴可以编辑
• 吸嘴名称：仅可以设定以 HF 或 MF 开始的名称
• 吸嘴外径(mm)
• 吸嘴内径(mm)
• 吸嘴长度补正(mm)
• 吸嘴长度容许率(%)
• 吸嘴宽度容许率(%)
• 带回元件判定量(mm)
• 吸嘴形式(0:圆吸嘴，1:方吸嘴)
(c)
削除 删除所选择的行的吸嘴信息。
仅限定制吸嘴或用户定制吸嘴时有效。
(d)
恢复初始值 使选择的行的吸嘴信息恢复初始值。
仅限用户定制吸嘴时有效。
(e)
USB 读取 从 USB 读取定制吸嘴信息文件，追加到吸嘴信息中。
(f)
加入复制数据 复制被选择的行的吸嘴信息，新增到吸嘴信息中。
追加的吸嘴信息以复制源的吸嘴 ID 为基础采用空号。
(g)
确定 确定吸嘴资料库编辑。
(h)
取消 结束吸嘴资料库编辑。
Ÿ
如在生产程序的编辑中间进行了资料库编辑，则生产程序将被強制关闭。
4 操作篇
4-17 机器设置
433
4
< >

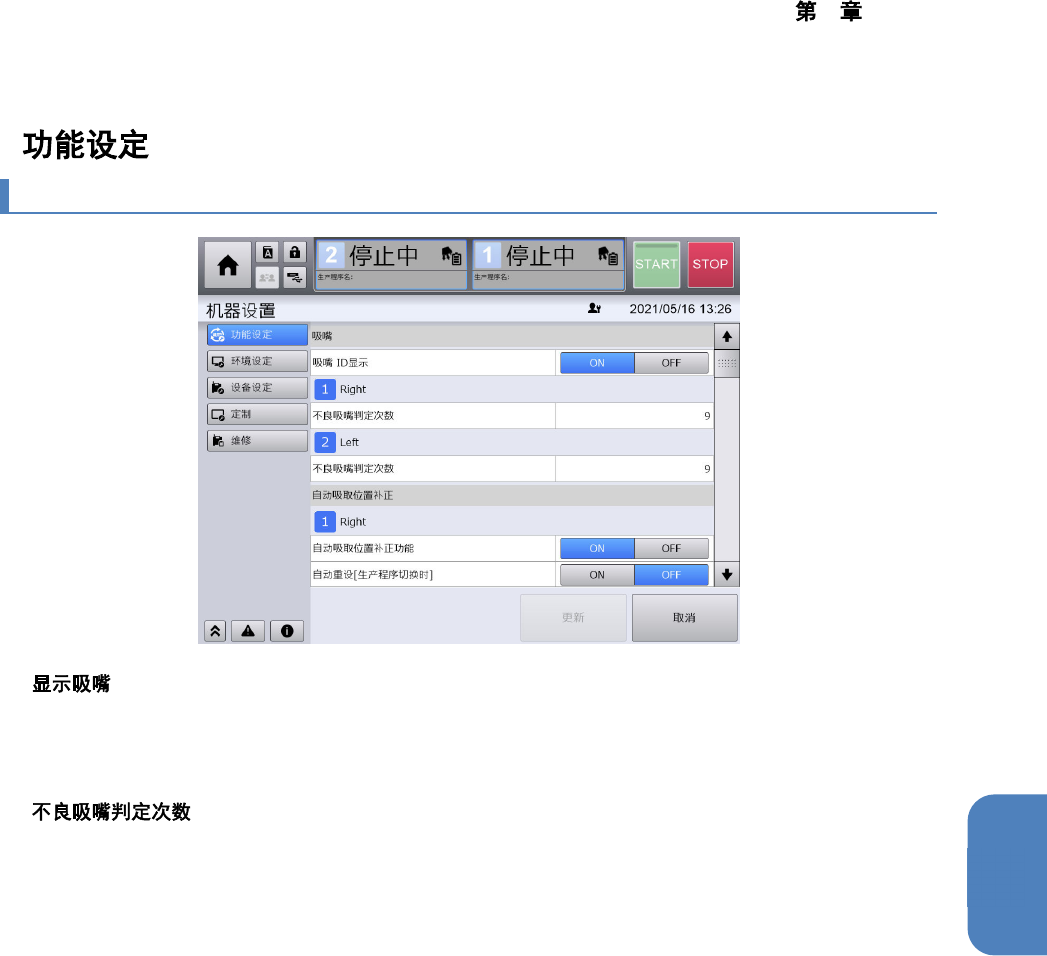

4-17-9. 吸嘴
n ID
为 ON 则作为吸嘴类型的识别子吸嘴 ID 显示在各个画面上。为 OFF 则显示吸嘴名称。（初始设定：
ON）
n
指定对于各吸嘴发生连续吸取错误时，判定为 NG 吸嘴的吸取错误的次数。
0 为不进行 NG 吸嘴判定。
按各单元设定。(数值范围为 0～999。初始值:9)。
4 操作篇
4-17 机器设置
434

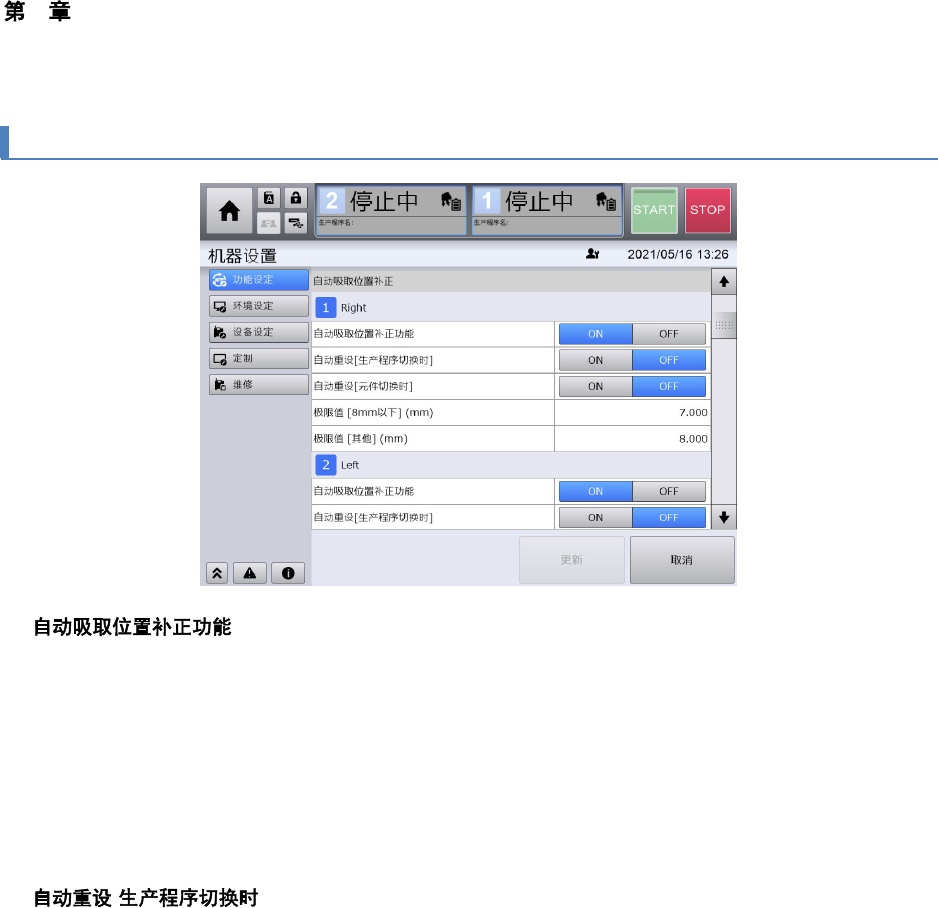

4-17-10.自动吸取位置补正
n
设定为 ON 后，以从供料器吸取的元件的识别结果为基础，计算元件的中心位置，在下一个相同元件的
吸取时，对元件吸取位置进行补正，使吸取精度稳定。(初始值:ON)
按各单元设定。
通过将本功能设定为 ON，不会发生节拍降低。但是由于吸取位置因补正导致变化，将有若干变动。
补正时机将以１个路径为单位进行补正。对１个路径内的相关同一元件识别中心位置的偏移量进行平均，
将使用元件数的加权值 (1 个为 0.2、16 个为 0.97)作为补正值在下一个路径中使用。
n [ ]
设定为 ON 时，在准备过程中，切换生产程序时，将重设各供料器的自动吸取位置补正值。(初始
值:OFF)
按各单元设定。
由于 RX-8 的生产程序上未附带有吸取位置信息，因此不对应向生产支援系统的吸取位置的移交。
