第
5
章 维护篇
5-2.
保养检查
43
5

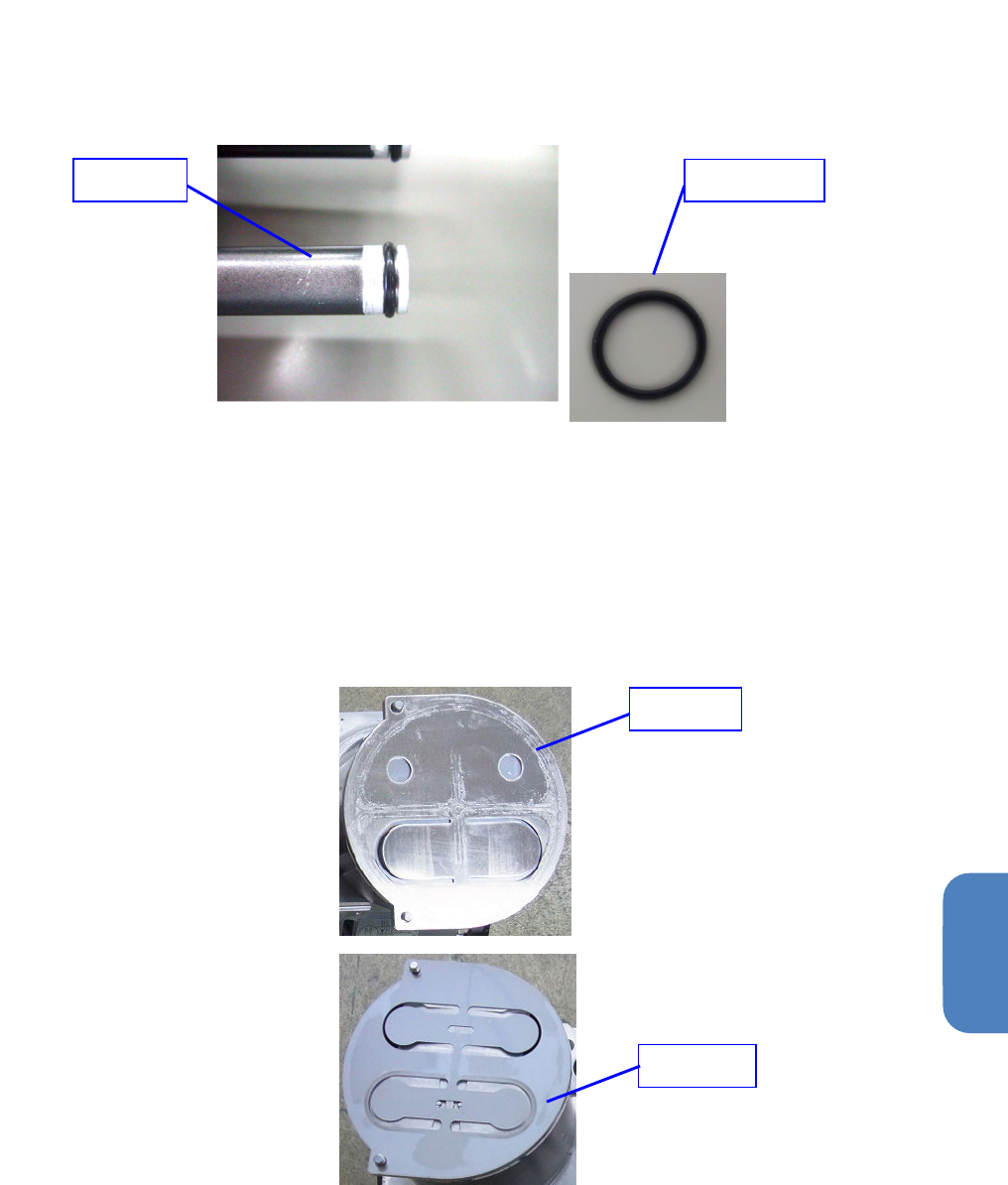

●更换
O
型圈
P-10
1) 按照与更换密封垫相同的要领拆下泵头护盖、连接管。
2) O 型圈 P-10 安装在连接泵头护盖之间的连接管上。
3) 插进连接管，进行更换时请注意不要损伤 O 型圈。（1 根上有两侧 2 处）
※更换前，请对连接管的
O
型圈沟槽、泵头的连接管安装孔进行清扫。护盖的安装，请按照密封
垫的更换步骤实施。如果要更换其他磨损部件，不要关闭护盖，请参照各部位的更换工序项目
操作。
●更换气阀
1) 拆下压阀装置。
2) 请将吸排气阀拆下。更换为新的吸排气阀。
※护盖的安装，请按照更换密封垫的步骤实施。如果要更换其他磨损部件，不要关闭护盖，请参
照各部位的更换工序项目操作。
O
型圈
P
-
10
连接管
吸排气阀
压阀装置
第
5
章 维护篇
5-2.
保养检查
44
●

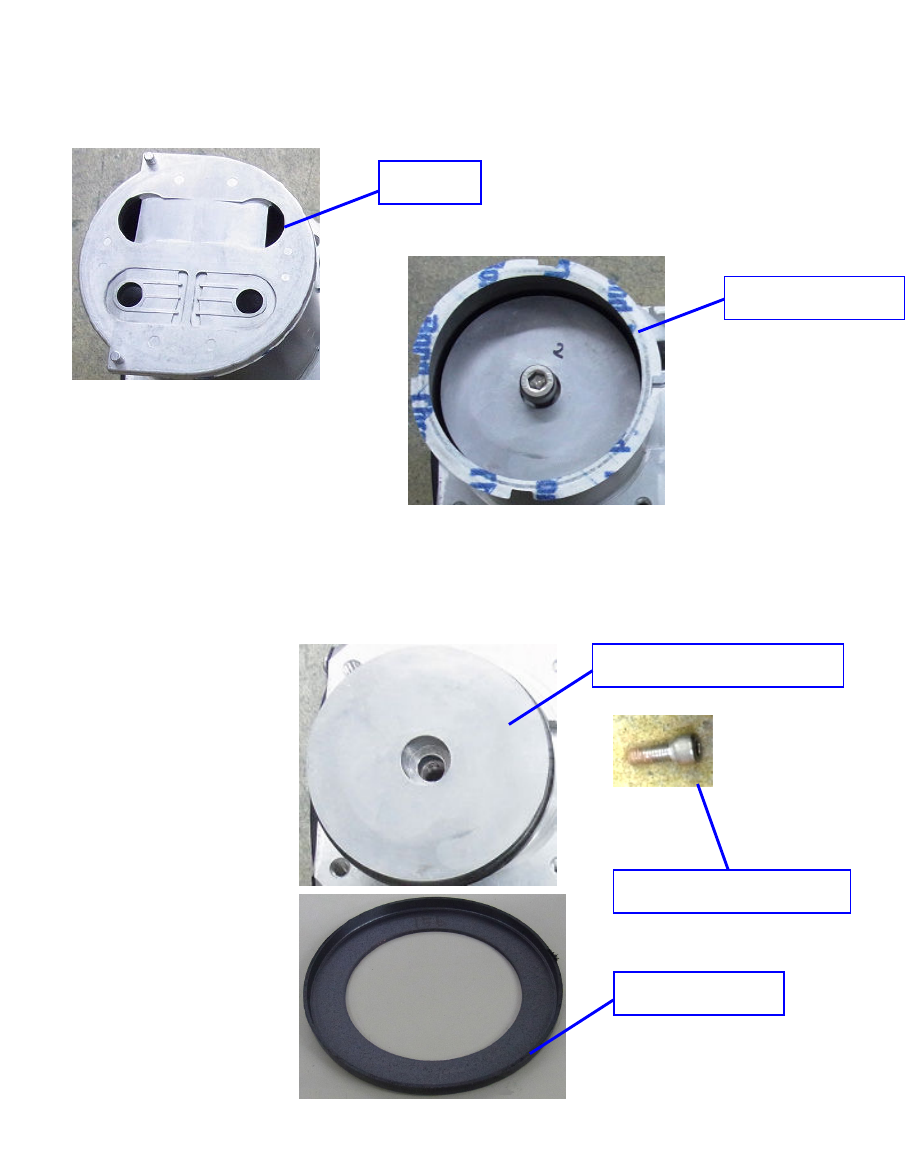

更换气缸密封垫
1) 拆下气缸板。
2) 请将气缸密封垫拆下，更换为新的气缸密封垫。
※护盖的安装，请按照密封垫的更换步骤实施。如果要更换其他磨损部件，不要关闭护盖，请参
照各部位的更换工序项目操作。
●
更换皮碗式密封圈
1) 拆下气缸。
2) 拆下内六角孔螺栓(M8×20)。
3) 请将皮碗式密封圈按压装置拆下，更换新的皮碗式密封圈。
请注意皮碗式密封圈的方向。要嵌入连接杆。
4) 更换后，请用 12.0N・m 的力量拧紧内六角孔螺栓(M8×20)。
※护盖的安装，请按照更换密封垫的步骤实施。如果要更换其他磨损部件，不要关闭护盖，请参
照各部位的更换工序项目操作。
气缸板
皮碗式密封圈按压装置
皮碗式密封圈
气缸密封垫
内六角孔螺栓(M8×20)
第
5
章 维护篇
5-2.
保养检查
45
5

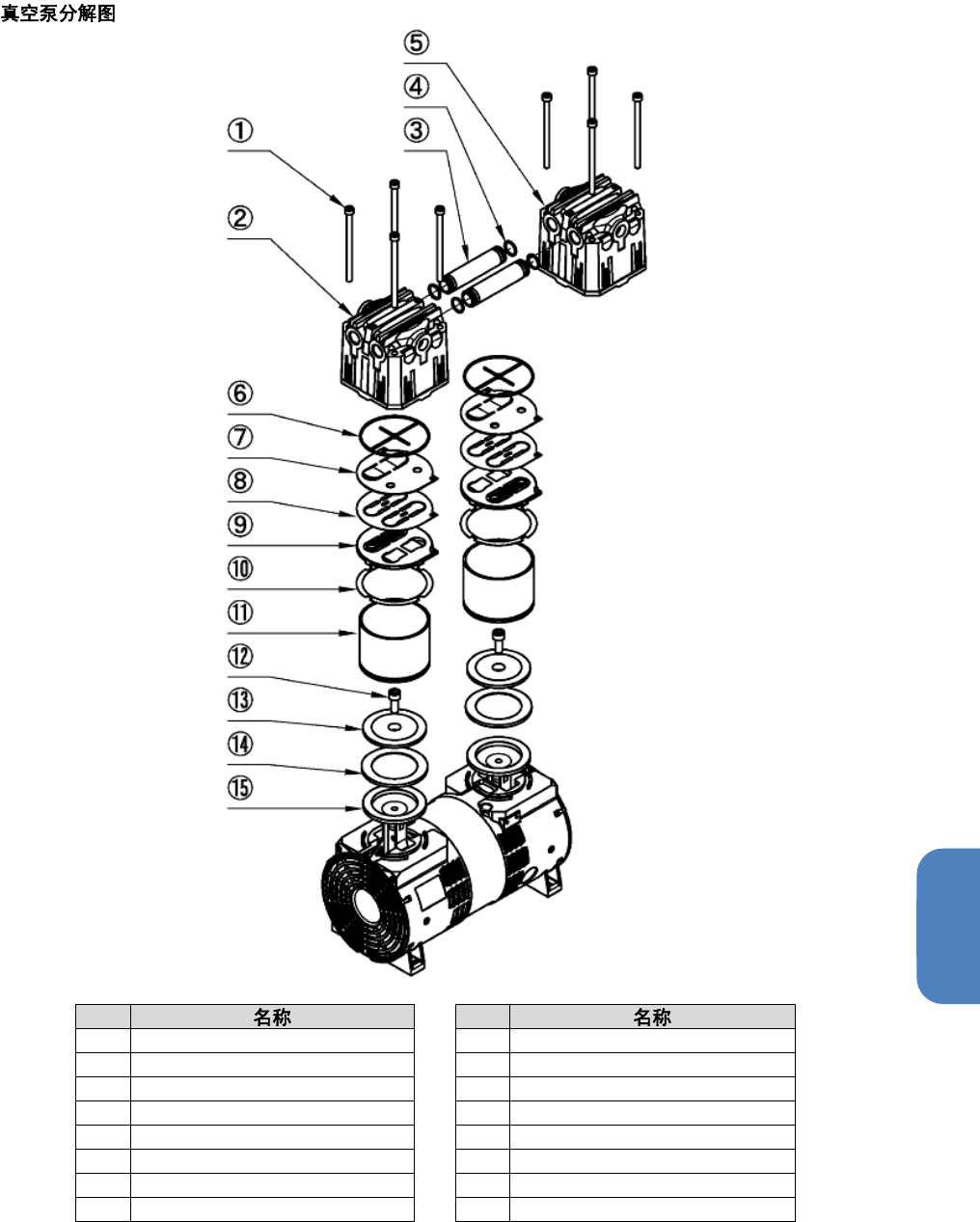

No.
No.
1
内六角孔螺栓（
M6×95
）
8
个
9
气缸板
2
泵头护盖
1
10
气缸密封垫
3
连接管
11
气缸
4
Ｏ型圈
P
-
10
12
内六角孔螺栓（
M8×20
）
5
泵头护盖
2
13
皮碗式密封圈按压装置
6
密封垫
14
皮碗式密封圈
7
压阀装置
15
连接杆
8
吸排气阀
