第 3 章 导入篇 3-3. 空气源的连接和真 空泵的运转 17 3 3-3. 空气源的连接和 真 空泵的运转 3-3-1. 一次压缩空气源的连接 将所需空气源导 入本机， 调整压力。 关于工厂侧一次压缩 空气，供给气体 n 请务必使用压缩空气， 而不要使用除此 之外的流体 。 n 含有大量水分的压缩空 气会造成装置 运行故障。请 用户自行准备 空 气干燥器，排水收集器 等水分去除装置进行 处理。 n 压缩空气内含有化学药 品，以及含有…
第
3
章 导入篇
3-2.
电器系统的连接
16
3-2-3.
前工序机器和后工序机器的信号电缆连接
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
n
与前工序机器及后工序机器的连接电缆（选购项）：从以下
4
种电缆中选择。
1
SMEMA
规格
AMP (14P)
插头
SMEMA
规格
AMP (14P)
插头
0.35m
2
1m
或
3m
3
MOLEX (4P)
插头
3m
4
用户规格
用户指定
n
本机侧使用
AMP. 206043-1
（
14
针）。
•
前工序机器
Pin
1
REQUEST (+)
本机
→
前工序装置
2
REQUEST(−)
本机
→
前工序装置
3
READY
本机
←
前工序装置
4
G24
本机
←
前工序装置
8
SHIELD
―
•
后工序机器
Pin
1
READY
本机
←
后工序装置
2
G24
本机
←
后工序装置
3
REQUEST (+)
本机
→
后工序装置
4
REQUEST(−)
本机
→
后工序装置
8
SHIELD
―
第
3
章 导入篇
3-3.
空气源的连接和真空泵的运转
17
3
3-3.
空气源的连接和真空泵的运转
3-3-1.

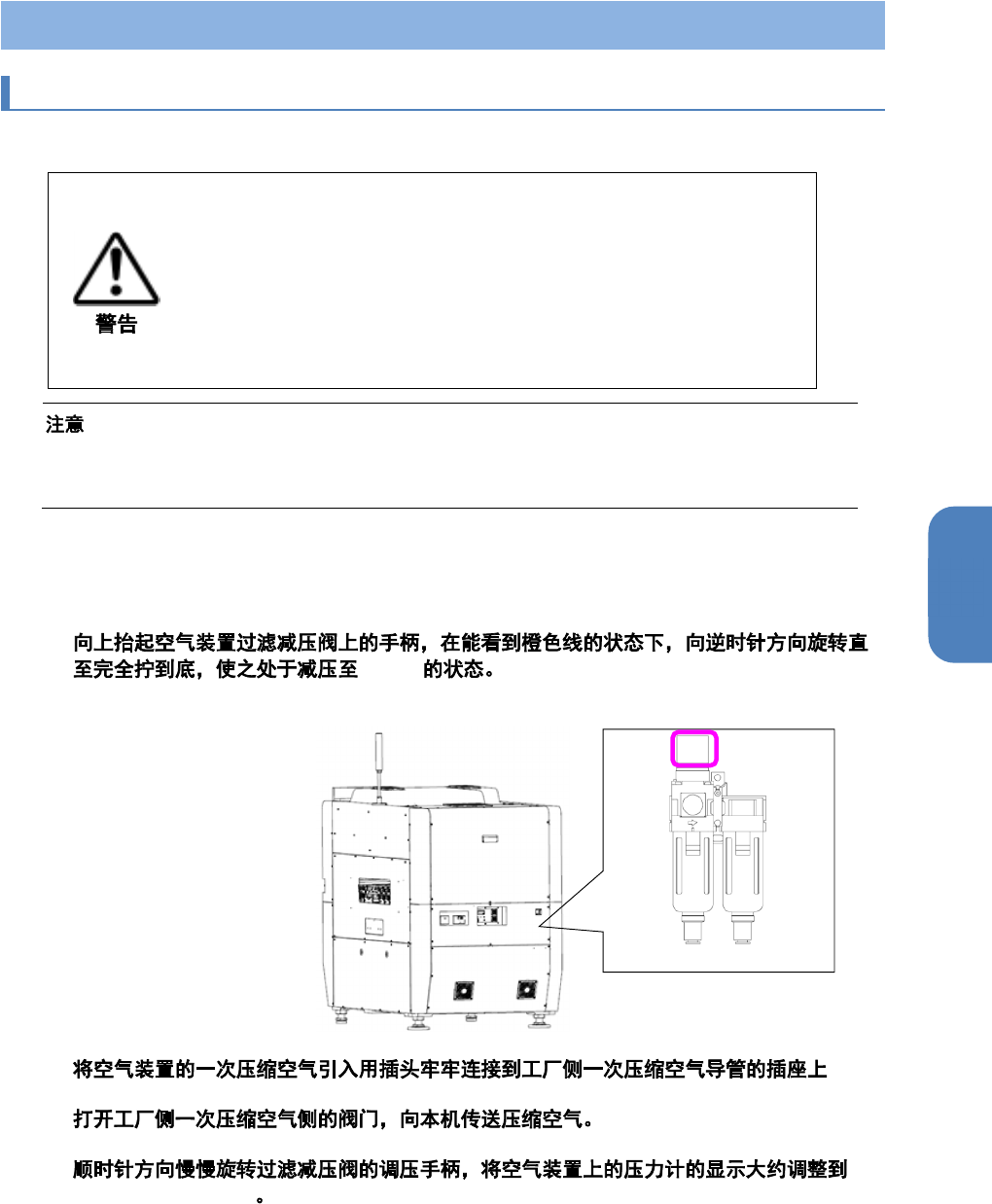

一次压缩空气源的连接
将所需空气源导入本机，调整压力。
关于工厂侧一次压缩空气，供给气体
n
请务必使用压缩空气，而不要使用除此之外的流体。
n
含有大量水分的压缩空气会造成装置运行故障。请用户自行准备空
气干燥器，排水收集器等水分去除装置进行处理。
n
压缩空气内含有化学药品，以及含有机溶剂的合成油，盐分，腐蚀
性气体等物质时，会造成装置损坏和运行故障，请勿供给。
•
工厂侧一次压缩空气请务必使用通过压缩空气净化装置供给的
0.49MPa
至
0.92MPa
的干
燥空气。潮湿空气会对元件的吸取，贴片造成不良影响，引起本机误动作。
通过本机背面的调节器上的压力计，可以确认对本机器的供给压力。（粗调整）
1
0MPa
2
3
4
0.49 MPa (490 kPa)
第
3
章 导入篇
3-3.
空气源的连接和真空泵的运转
18

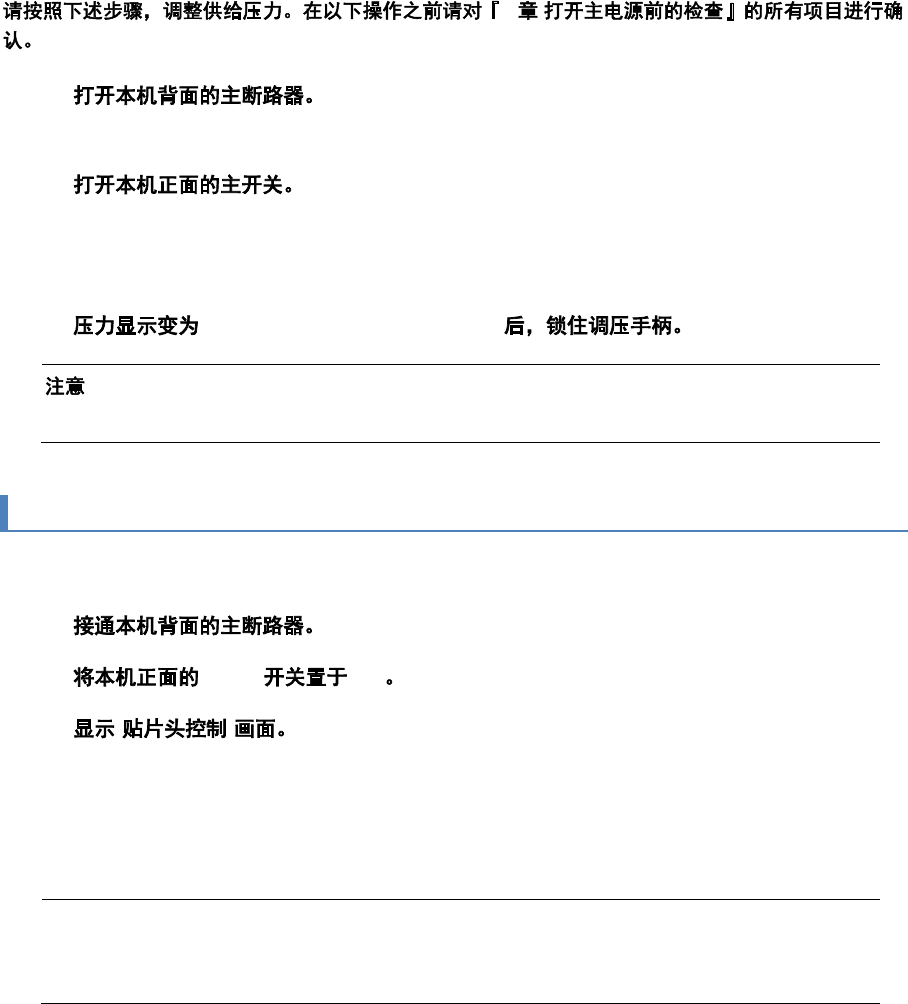

6
1
(
有变压器选购项规格时，先打开变压器用断路器
)
2
慢慢旋转在背面空气单元上的过滤减压阀的调压手柄，使主菜单上显示的供给压力为
0.49MPa
(490 kPa)
。（压力过高时，先暂时将压力降低到比
0.49MPa
低，然后再朝调高压力的方向调
整。）
3
0.49 MPa (490 kPa) (5 kgf/cm
2
)
•
请用户自行准备连接到主机的
φ12mm
空气导管和空气源的供给切断装置。
3-3-2.
真空泵的压力确认
本机内置有真空泵，用于吸取元件。使该真空泵运行。
1
2
MAIN ON
3
[ ]
关于操作方法的详情，请参阅「
4-9-2. [
贴片头控制
]
」。
显示
[
贴片头控制
]
操作画面后，真空泵将自动打开。
真空泵旋转，确认本机操作画面的
Vacuum
压力显示在
-86.0 kPa
以下。
Tips
•
关闭
[
贴片头控制
]
画面后，真空泵将自动关闭。
•
有关
[
贴片头控制
]
画面的详情，请参阅「
4-9-2.
贴片头控制」的「贴片头气体的切换操作」。
