4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係 （３）
2
3
4
5
6
7
7
8
9
10
11
14
16
15
25
20
21
24
19
24
24
26
27
29
30
17
22
23
24
28
12
13
18
1
31
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-57003 HDD BRACKET
ＨＤＤ ブラケット
1
2 400-77211 CTRL UNIT FRAME
コントロールユニットフレーム
1
3 400-77212 CTRL BASE U
コントロールベース Ｕ
1
4 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
5 400-77213 CTRL BASE L
コントロールベース Ｌ
1
6 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
7 HX-0002600-00 GUIDE RAIL
ガイドレ−ル
16
8 400-77214 CTRL TOP COVER
コントロールトップカバー
1
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
10 400-76862 CTRL UNIT TOP FAN ASM
ＣＴＲＬ ユニット トップ ファン組
1
11 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
4
12 400-76899 CPCI BACK BOARD
ＣＰＣＩ バックボード
1
13 SL-4851091-SC SCREW
座金付きねじ
16
14 HX-0048600-0C SPACER
スペーサ
2
15 400-77390 HDD BRACKET 8
ＨＤＤ ブラケット ８
1
16 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロツクカム スクリュウ
2
17 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロツクカム スクリュウ
1
18 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
19 401-07372 CPU BOARD
ＣＰＵ ボード
1
20 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ ＣＨ ポジションボード
1
21 400-44519 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
1
22 401-07161 IO CONVEYOR PCB ASM
ＩＯ コンベア基板組
1
23 400-47528 IP-X5 PCB ASM
ＩＰ − Ｘ ５基板 組図
1
24 400-32319 BLANK PANEL B
ブランクパネル Ｂ
4
25 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
26 400-77215 CTRL REAR COVER
コントロールリアカバー
1
27 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
28 401-07390 SSD ASM(JX-200)
ＳＳＤ 組（ＪＸ −２００）
1
29 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
0.5
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
31 HM-0003300-30 FAN MOTOR
フィンガーガード
2
- 9 -

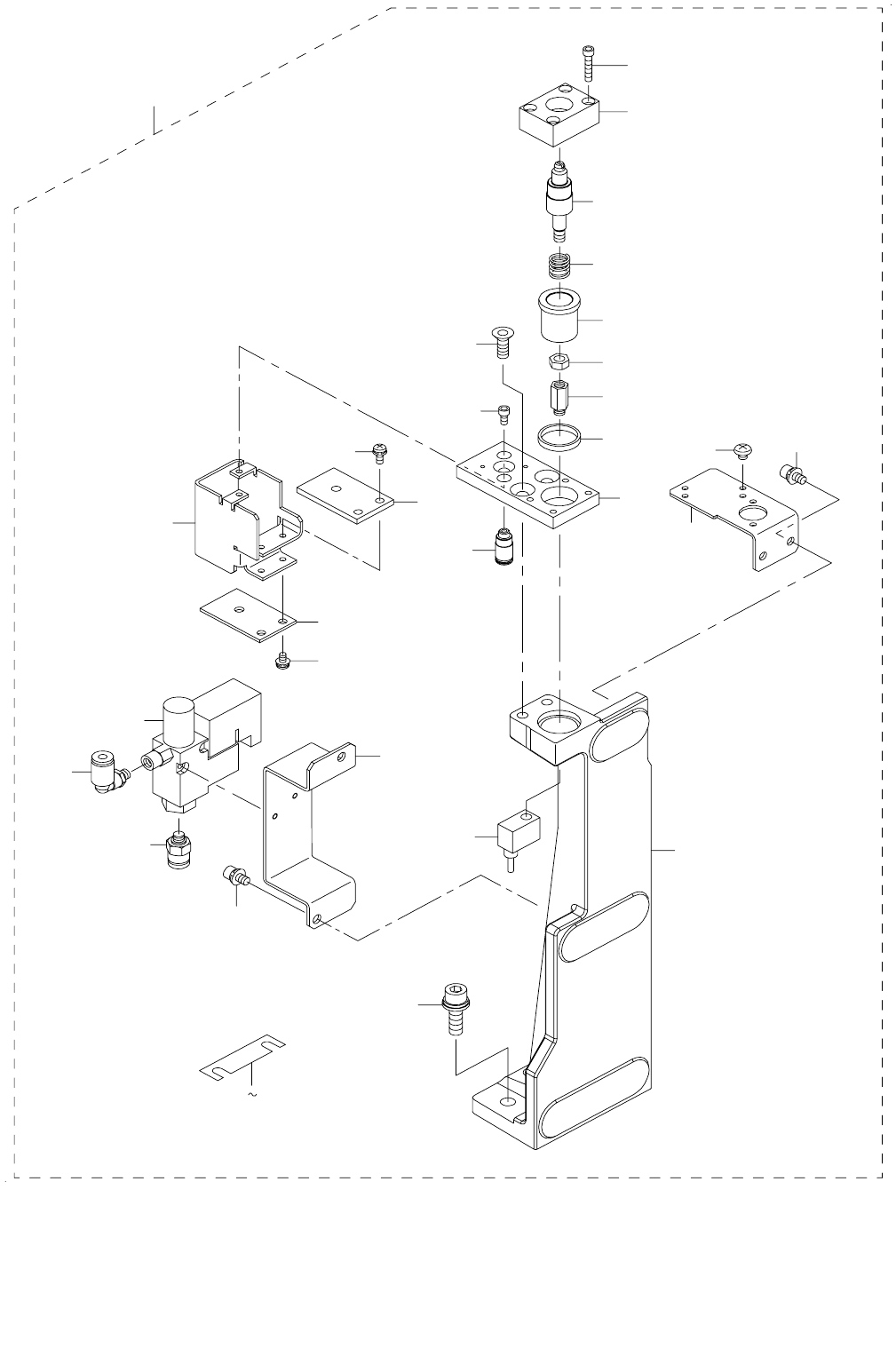

5. CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
