- 19 - 10. COVER COMPONENTS (3) カバー関係（３） 29 23 24 25 26 32 1 2 3 4 7 7 8 9 10 6 22 12 13 15 14 17 17 14 15 16 16 17 18 19 20 21 11 11 31 27 28 35 38 40 37 41 43 44 45 46 46 42 47 39 A A 17 5 22 33 51 52 36 34 34 36 30 48…
- 18 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-07759 COVER_RUL
カバー ＲＵＬ
1
2
#01
401-06697 EMG SW R ASM(EN)
非常停止 ＳＷ（Ｒ）組（ＥＮ）
1
3 400-76834 EMG SW R ASM
非常停止 ＳＷ（Ｒ）組
1
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
3
5 400-01460 REAR COVER LID
リアカバー ＬＩＤ
1
6 NM-6040001-SC NUT M4
六角ナツト Ｍ ４
2
7 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
8 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
9 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
10 SL-6061292-TN SCREW
座金付き六角穴ボルト
3
11 401-07761 BS_MAINTENANCE_COVER
ＢＳ メンテナンスカバー
1
12 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
4
13 HX-0032600-0B BUSH
ブッシュ
1
14 401-07760 COVER_RUR
カバー ＲＵＲ
1
15 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
1
16 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝２５
1
17 400-77307 SAFETY SWITCH BR
セーフティスイッチブラケット
1
18 SL-6042042-TN SCREW
座金付き六角穴ボルト
2
19 NM-3040520-SF FLANGE NUT M4
フランジナット
4
20 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
1
21 401-07072 EMERGENCY SEAL
エマージェンシシール
1
22 400-89398 COVER_RML
カバー ＲＭＬ
1
23 400-89399 COVER_RMR
カバー ＲＭＲ
1
24 SL-6030692-TN BOLT
座金付き六角穴ボルト
6
25 WP-0430801-SC WASHER M4
平座金 Ｍ ４
2
26 400-01464 STOPPER SUPPORT
ストッパサポート
1
27 401-08105 REAR_COVER ASM
リアカバー組
1
28
#01
401-08106 REAR_COVER ASM(EN)
リアカバー組（ＥＮ）
1
29 400-77316 SAFETY COVER HANDLE
セーフティカバーハンドル
(1)
30 401-07766 SAFETY_COVER_R
セイフティカバー Ｒ
(1)
31 401-07771 SAFETY_COVER_FRAME_R
セイフティカバーフレーム Ｒ
(1)
32 400-82020 GASKET
ガスケット
(1)
33 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(4)
34 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
35 NM-6050001-SC NUT M5
六角ナツト Ｍ ５ Ｘ ０．８ １種
(4)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
37 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
38 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
39 400-77319 GS BRACKET
ＧＳ ブラケット
(2)
40 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
41 400-77320 GAS SPRING
ガススプリング
(2)
42 400-38381 STEP SCREW
段付きネジ
(4)
43 400-77321 STAY
ステイ
(1)
44 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
45 400-80490 KEY_SCREW
キーねじ
(2)
46 401-07769 SAFETY_COVER_FRAME_RR
セイフティカバーフレーム ＲＲ
(1)
47 400-89400 SAFETY_COVER_RR
セイフティカバー ＲＲ
(1)
48 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(8)
49 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(8)
50 NM-6050001-SC NUT M5
六角ナツト Ｍ ５ Ｘ ０．８ １種
(8)
51 401-07767 SAFETY_COVER_STAY_RL
セイフティカバーステイ ＲＬ
(1)
52 401-07768 SAFETY_COVER_STAY_RR
セイフティカバーステイ ＲＲ
(1)
53 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
54 EA-9500B01-00 CABLE BAND
束線バンド
(10)
55 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
56 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
57 400-49671 COVER CUSHION
カバークッション
1
58 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
59 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
60 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
1
61 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
1
62 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝２５
1
63 400-01464 STOPPER SUPPORT
ストッパサポート
1
64 400-49671 COVER CUSHION
カバークッション
1
65 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
66 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
67 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
1
- 19 -

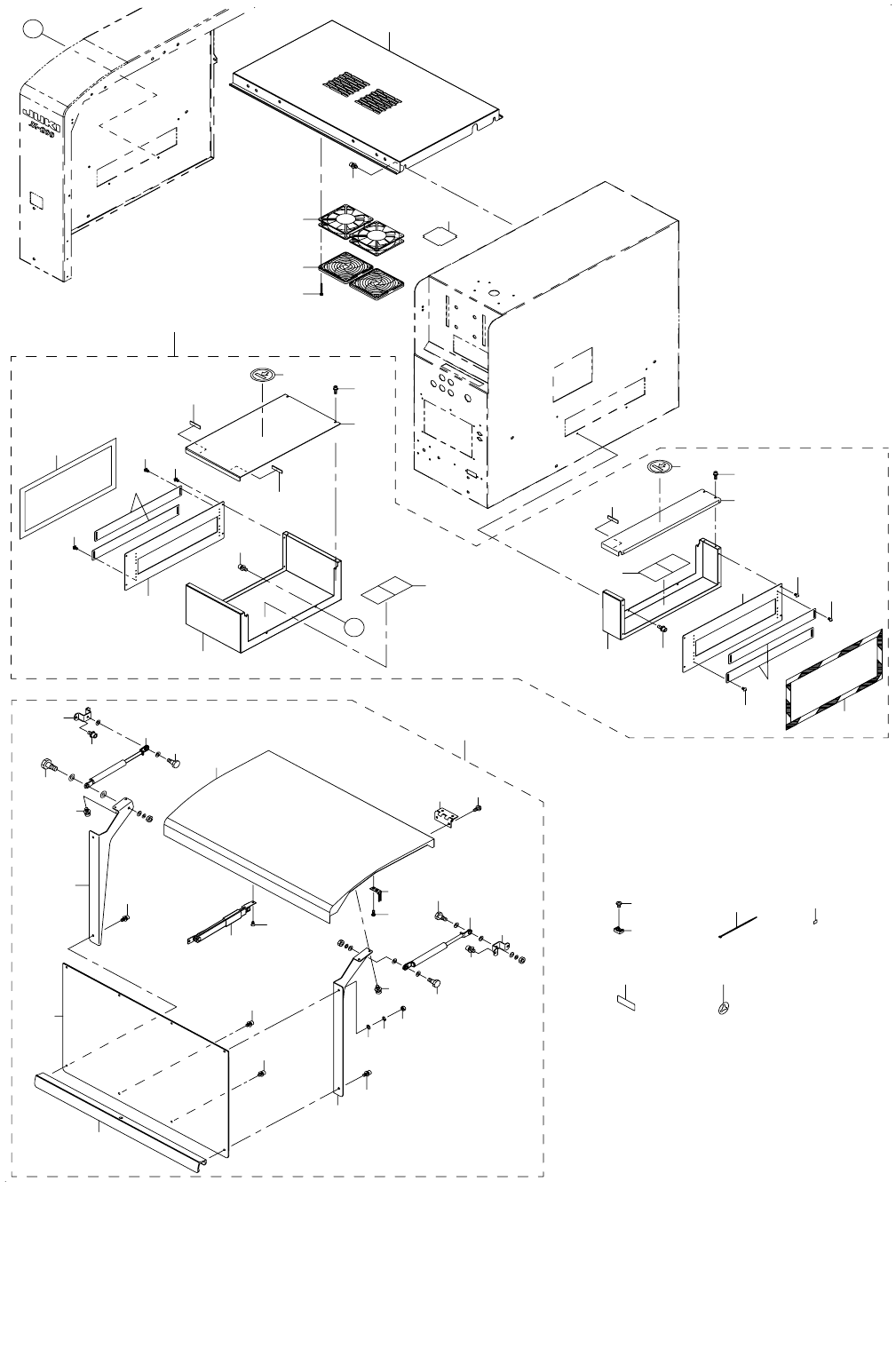

10.COVER COMPONENTS (3)
カバー関係（３）
29
23
24
25
26
32
1
2
3
4
7
7
8
9
10
6
22
12
13
15
14
17
17
14
15
16
16
17
18
19
20
21
11
11
31
27
28
35
38
40
37
41
43
44
45
46
46
42
47
39
A
A
17
5
22
33
51
52
36
34
34
36
30
48
48
50
50
41
43
50
50
49
49
- 20 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08100 SAFETY COVER F ASSY
セーフティカバー Ｆ 組
1
2 400-77314 SAFETY COVER FRAME F
セーフティカバーフレーム Ｆ
(1)
3 401-07763 SAFETY_COVER_F
セーフティカバー Ｆ
(1)
4 400-77316 SAFETY COVER HANDLE
セーフティカバーハンドル
(1)
5 401-07764 SAFETY_COVER_STAY_FL
セーフティカバーステイ ＦＬ
(1)
6 401-07765 SAFETY_COVER_STAY_FR
セーフティカバーステイ ＦＲ
(1)
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
8 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(4)
9 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
10 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
11 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
12 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
14 400-77319 GS BRACKET
ＧＳ ブラケット
(2)
15 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
16 400-77320 GAS SPRING
ガススプリング
(2)
17 400-38381 STEP SCREW
段付きねじ
(4)
18 400-77321 STAY
ステイ
(1)
19 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
20 400-80490 KEY_SCREW
キーねじ
(2)
21 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
22 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
23 HX-0029400-00 FIXED BASE
固定ベース
4
24 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
25 400-76794 COVER TOP FAN ASM
カバートップファン組
1
26 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
8
27 HM-0010100-10 FILTER
フィルター
2
28 HM-0010100-20 FILTER (5PCS)
フィルター（５枚入り）
1
29 401-07762 COVER_CUC
カバー ＣＵＣ
1
30 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
31 E3065-729-000 SHAFT LABEL
シャフトラベル
1
32 EA-9500B01-00 CABLE BAND
束線バンド（小）
6
33
#01
401-08103 CONVEYOR COVER ASSY
搬送カバー組
1
34 E5721-729-000 LABEL
荷重禁止シール
(2)
35 401-07832 CONVEYOR_COVER_L
コンベアカバー L
(1)
36 400-01490 TAPE
テープ
(2)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
38 401-06093 CONVEYOR_COVER_R
コンベアカバー Ｒ
(1)
39 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
41 401-06094 CONVEYOR_COVER_S
コンベアカバー Ｓ
(2)
42 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(1)
43 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8)
44 401-07833 CONVEYOR_COVER_UL
コンベアカバー ＵＬ
(1)
45 401-06096 CONVEYOR_COVER_UR
コンベアカバー ＵＲ
(1)
46 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
47 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
48 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
49 401-10772 CONVEYOR_SHUTTER
コンベアシャッタ
(4)
50 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(16)
51 CM-5001000-01 CE MARKING LABEL
ＣＥ マーキング銘版（ＪＵＫＩ 仕様）
1
52 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ ４
20
