- 19 -
10.COVER COMPONENTS (3)
カバー関係（３）
29
23
24
25
26
32
1
2
3
4
7
7
8
9
10
6
22
12
13
15
14
17
17
14
15
16
16
17
18
19
20
21
11
11
31
27
28
35
38
40
37
41
43
44
45
46
46
42
47
39
A
A
17
5
22
33
51
52
36
34
34
36
30
48
48
50
50
41
43
50
50
49
49
- 20 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08100 SAFETY COVER F ASSY
セーフティカバー Ｆ 組
1
2 400-77314 SAFETY COVER FRAME F
セーフティカバーフレーム Ｆ
(1)
3 401-07763 SAFETY_COVER_F
セーフティカバー Ｆ
(1)
4 400-77316 SAFETY COVER HANDLE
セーフティカバーハンドル
(1)
5 401-07764 SAFETY_COVER_STAY_FL
セーフティカバーステイ ＦＬ
(1)
6 401-07765 SAFETY_COVER_STAY_FR
セーフティカバーステイ ＦＲ
(1)
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
8 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(4)
9 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
10 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
11 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
12 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
14 400-77319 GS BRACKET
ＧＳ ブラケット
(2)
15 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
16 400-77320 GAS SPRING
ガススプリング
(2)
17 400-38381 STEP SCREW
段付きねじ
(4)
18 400-77321 STAY
ステイ
(1)
19 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
20 400-80490 KEY_SCREW
キーねじ
(2)
21 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
22 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
23 HX-0029400-00 FIXED BASE
固定ベース
4
24 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
25 400-76794 COVER TOP FAN ASM
カバートップファン組
1
26 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
8
27 HM-0010100-10 FILTER
フィルター
2
28 HM-0010100-20 FILTER (5PCS)
フィルター（５枚入り）
1
29 401-07762 COVER_CUC
カバー ＣＵＣ
1
30 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
31 E3065-729-000 SHAFT LABEL
シャフトラベル
1
32 EA-9500B01-00 CABLE BAND
束線バンド（小）
6
33
#01
401-08103 CONVEYOR COVER ASSY
搬送カバー組
1
34 E5721-729-000 LABEL
荷重禁止シール
(2)
35 401-07832 CONVEYOR_COVER_L
コンベアカバー L
(1)
36 400-01490 TAPE
テープ
(2)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
38 401-06093 CONVEYOR_COVER_R
コンベアカバー Ｒ
(1)
39 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
41 401-06094 CONVEYOR_COVER_S
コンベアカバー Ｓ
(2)
42 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(1)
43 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8)
44 401-07833 CONVEYOR_COVER_UL
コンベアカバー ＵＬ
(1)
45 401-06096 CONVEYOR_COVER_UR
コンベアカバー ＵＲ
(1)
46 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
47 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
48 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
49 401-10772 CONVEYOR_SHUTTER
コンベアシャッタ
(4)
50 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(16)
51 CM-5001000-01 CE MARKING LABEL
ＣＥ マーキング銘版（ＪＵＫＩ 仕様）
1
52 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ ４
20
- 21 -

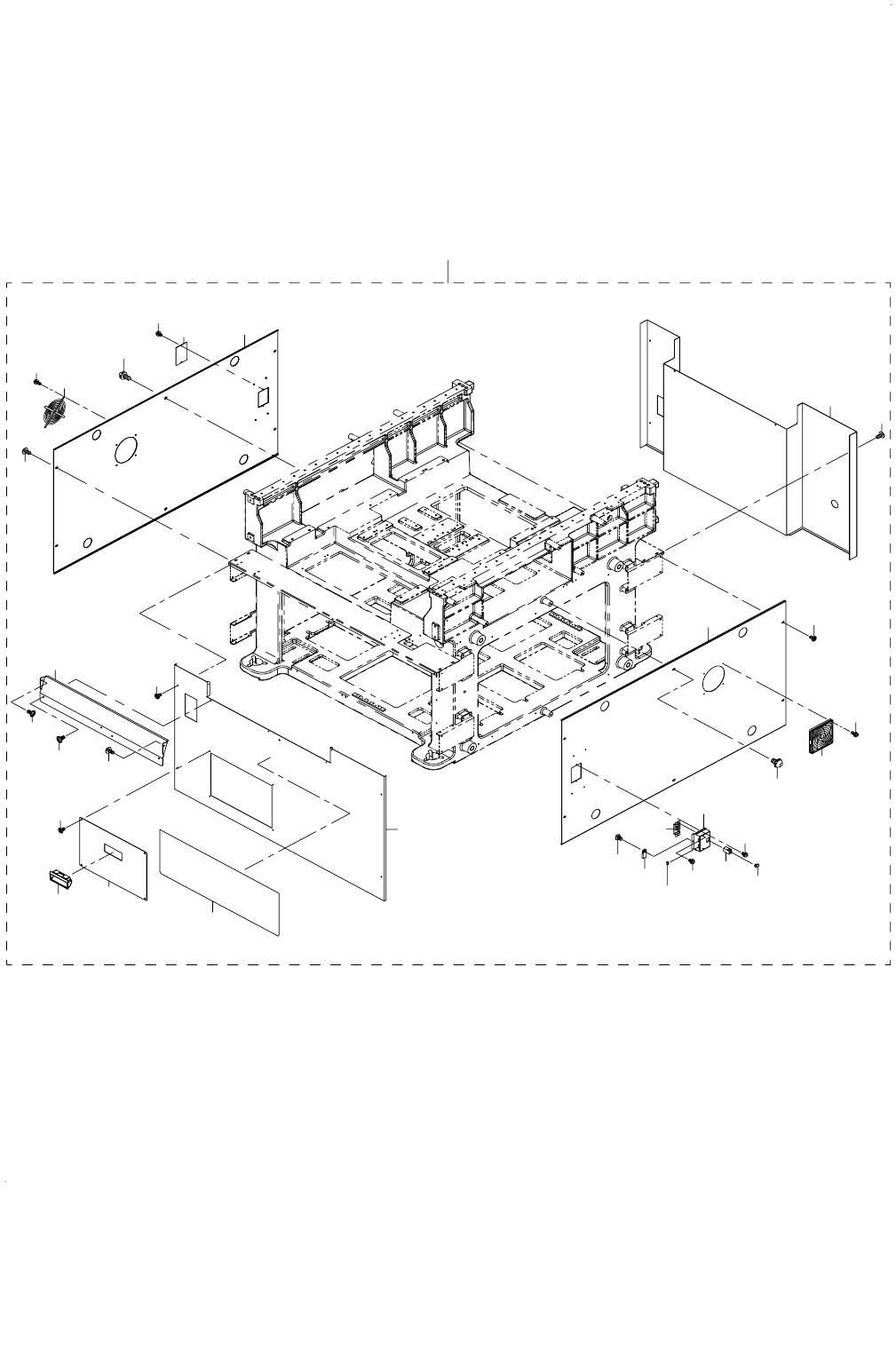

11.COVER COMPONENTS (4)
カバー関係（４）
26
3
4
5
6
7
8
9
9
10
10
27
12
14
15
16
18
19
17
20
11
21
22
1
24
23
25
25
25
13
2
2
28
29
