- 23 - 12. AIR COMPONENTS エアー関係 1 2 24 25 17 18 14 15 8 10 11 23 21 22 20 16 9 6 7 5 5 19 19 12 13 3 4
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08104 BOTTOM COVER ASSY
ボトムカバー組
1
2 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
3 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(5)
4 400-77409 AIR COVER
エアカバー
(1)
5 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(4)
6 400-80585 EMBEDDED_PULLS
埋め込み取手
(1)
7 401-07773 COVER_RB
カバー ＲＢ
(1)
8 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(6)
9 401-07774 COVER_SB
カバー ＳＢ
(2)
10 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(12)
11 400-46640 USB BRACKET
ＵＳＢ ブラケット
(1)
12 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
13 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
14 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
15 400-77324 SHUT PLATE
シャットプレート
(1)
16 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
17 HM-0010100-10 FILTER
フィルター
(1)
18 HM-0003300-30 FINGER GUARD
フィンガーガード
(1)
19 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
21 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
22 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
23 400-80467 COVER_SHEET
カバーシート
(1)
24 400-79856 TAPE GUIDE
テープガイド
(1)
25 400-80468 COVER_SCREW
カバーねじ
(5)
26 400-79855 COVER FB
カバー ＦＢ
(1)
27 400-95036 USB_BOX_L
ＵＳＢ ボックス Ｌ
(1)
28
#01
HX-0066000-00 DUST COVER
ダストカバー
(1)
29
#01
HX-0066700-00 DUST COVER
ダストカバー
(2)
- 23 -

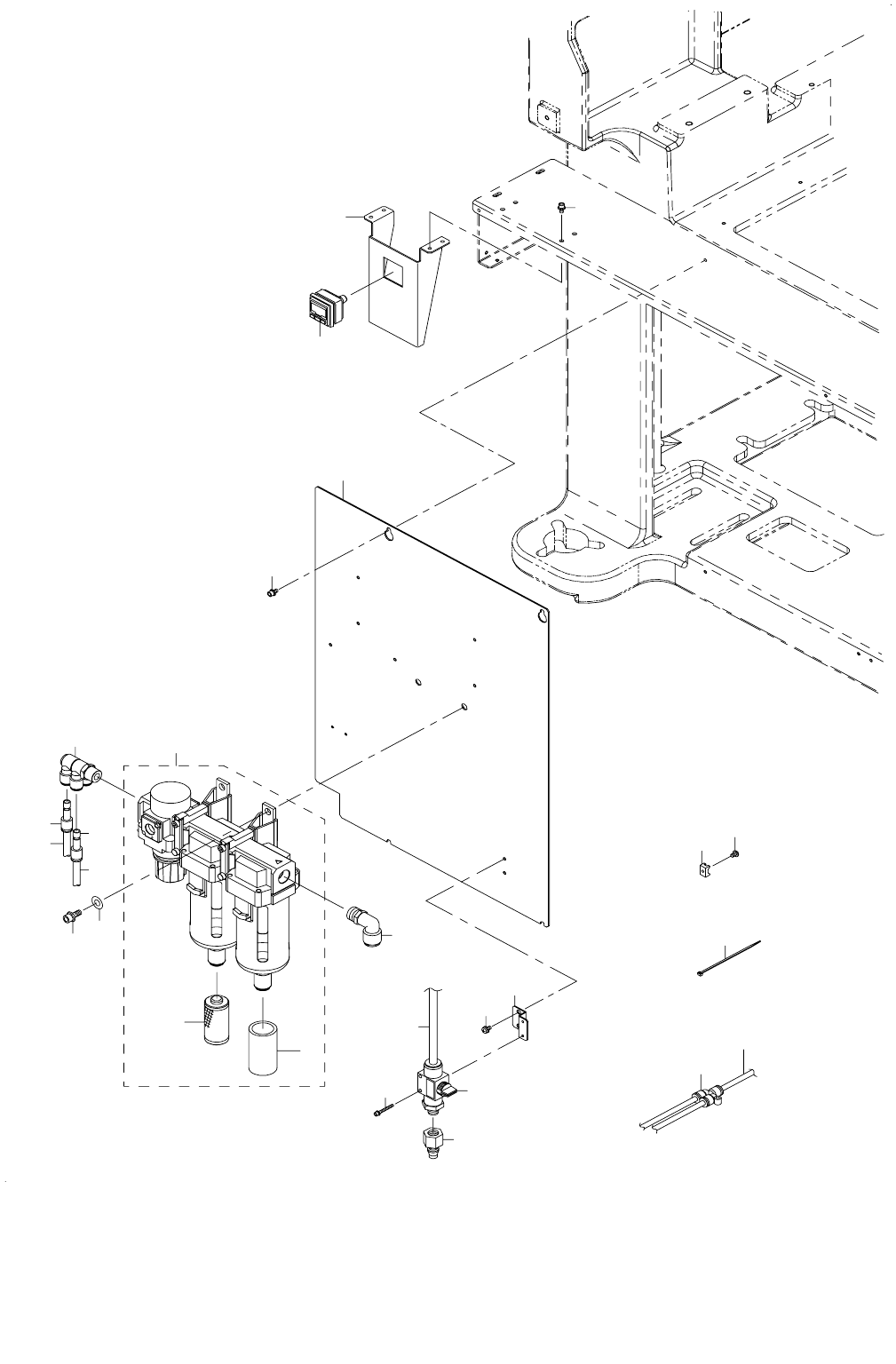

12.AIR COMPONENTS
エアー関係
1
2
24
25
17
18
14
15
8
10
11
23
21
22
20
16
9
6
7
5
5
19
19
12
13
3
4
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-07827 DUST_COVER_FL
ダストカバー ＦＬ
1
2 PF-0552150-A0 AIR COMBINATION
エアコンビネーション
1
3 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
4 PF-9010020-00 FILTER ELEMENT A
フイルタエレメント Ａ
(1)
5 PJ-3010600-03 REDUCER
レデューサ
2
6 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
7 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
2
8 BT-1200801-EF TUBE
チューブ
0.4
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
10 HX-0029400-00 FIXED BASE
固定ベース
1
11 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
12 400-82018 FACE BR(PRINT FIG)
フェイスブラケット（印刷図）
1
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
14 400-00550 FV BRACKET
ＦＶ ブラケット
1
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
16 PV-0152120-00 FINGER VALVE
フィンガーバルブ
1
17 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
18 PJ-0252000-03 PLUG
プラグ
1
19 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
10
20 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
5
21 EA-9500B01-00 CABLE BAND
束線バンド
6
22 PJ-3080600-03 Y UNION
ユニオンワイ
6
23 400-45499 AIR PRESSURE METER ASM
エアプレッサーメータ組
1
24 PJ-3041253-01 ELBOW UNION
エルボユニオン
1
25 400-77326 ELBOW UNION
エルボユニオン
1
