- 26 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-77220 Y LINER GUIDE Ｙ リニアガイド 2 2 SM-6062002- TN SCREW M6 L=20 六角穴ボルト Ｍ ６ Ｌ ＝２０ 38 3 401-07746 Y_MOTOR_FRAME Ｙ モータフレーム 1 4 SL-6062092 -TN SCREW M6 L=20 座金付き六角…
- 25 -

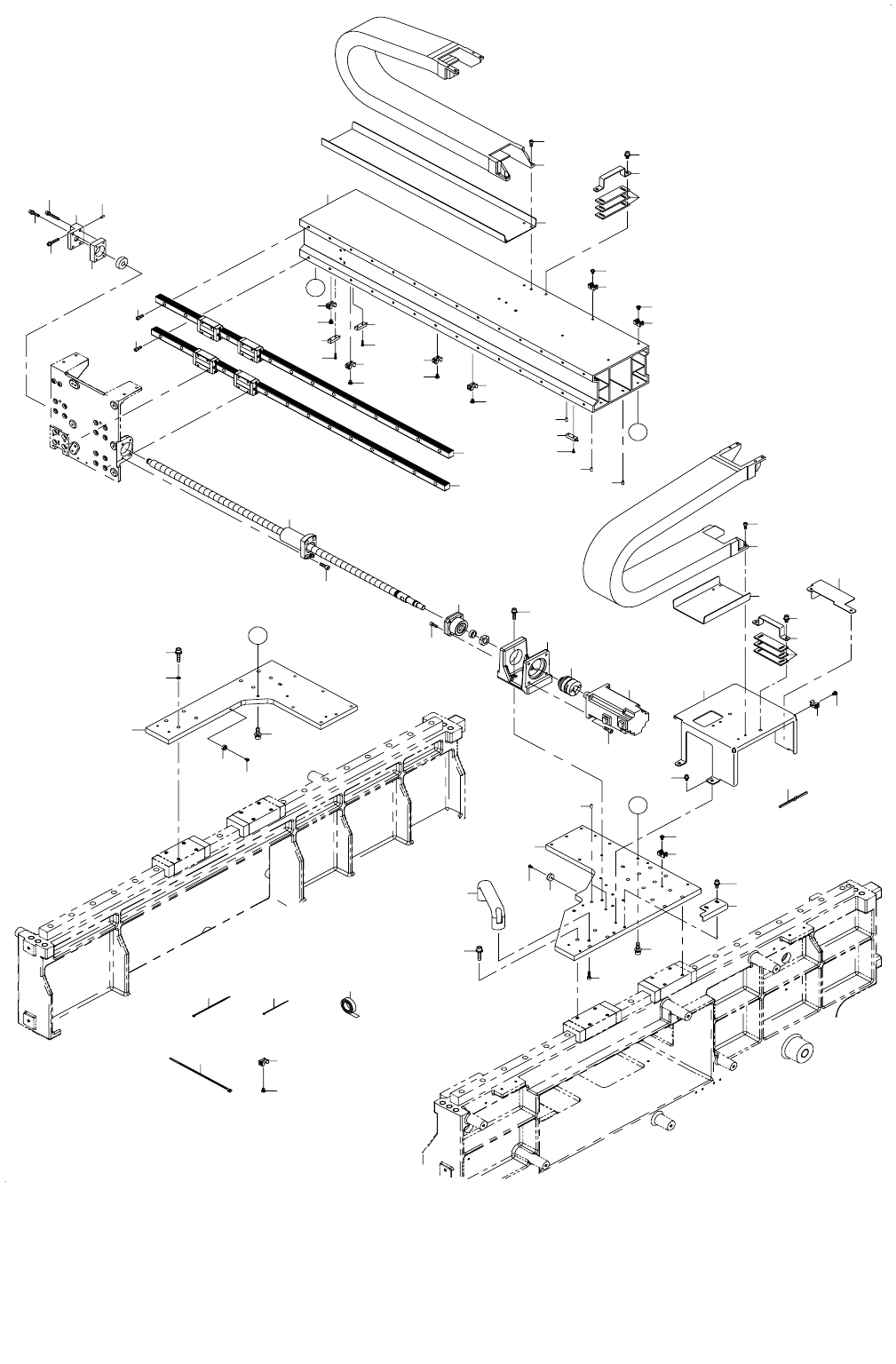

13.X-Y COMPONENTS (1)
Ｘ−Ｙ関係（１）
1
1
2
2
3
4
5
6
7
8
9
10
12
17
18
19
19
20
20
21
23
24
24
25
27
28
29
24
22
25
27
27
25
16
11
13
A
A
14
15
26
30
30
26
31
26
32
33
30
25
27
26
30
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-77220 Y LINER GUIDE
Ｙ リニアガイド
2
2 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
38
3 401-07746 Y_MOTOR_FRAME
Ｙ モータフレーム
1
4 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
5 400-44537 SERVO MOTOR 1500W
Ｙ 軸サーボーモータ１５００ Ｗ
1
6 SM-6082502-TN BOLT
六角穴ボルト
4
7 400-77223 Y MOTOR COUPLING
Ｙ モータカップリング
1
8 400-77224 Y BALL SCREW
Ｙ ボールスクリュウ
1
9 400-77225 Y BALL SCREW SUPPORT
Ｙ ボールスクリュウサポート
1
10 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
11 400-77226 Y BALL SCREW FRAME
Ｙ ボールスクリュウフレーム
1
12 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
13 400-77228 Y ADJUST PLATE
Ｙ アジャストプレート
1
14 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
15 SL-6051692-TN BOLT
座金付き六角穴ボルト
2
16 400-77229 Y CONNECTER
Ｙ コネクタ
1
17 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
4
18 SL-6062592-TN SCREW
座金付き六角穴ボルト
6
19 400-77233 Y SENSOR BR
Ｙ センサブラケット
2
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
21 400-76798 Y POS SENSOR ASM
Ｙ ＰＯＳ センサ組
1
22 400-76801 Y NEG LMT SENSOR ASM
Ｙ ＭＥＧ リミットセンサ組
1
23 400-76802 Y NEAR SENSOR ASM
Ｙ ニアセンサ組
1
24 SM-4850601-SC SCREW
なべねじ Ｍ ２．５ Ｘ ６
3
25 400-00708 Y STOPPER
Ｙ ストッパ
4
26 400-49671 COVER CUSHION
カバークッション
8
27 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
28 401-07747 Y_BALL_SCREW_COVER
Ｙ ボールスクリュウカバー
1
29 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
30 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
31 400-81428 O_RING
Ｏ リング
1
32 400-82804 Y_BS_COVER_F
Ｙ＿ＢＳカバーＦ
1
33 SL-6040692-UZ SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
2
- 27 -
14.X-Y COMPONENTS (2)
Ｘ−Ｙ関係（２）
2
58
11
12
13
22
16
18
14
24
25
26
13
13
31
30
34
35
38
40
41
42
43
44
45
46
49
50
47
51
52
8
62
60
61
63
33
15
18
32
48
20
21
18
17
20
21
36
36
37
37
20
21
21
20
5
4
9
10
57
6
7
39
27
54
53
A
A
1
3
B
B
64
55
56
14
23
29
59
21
20
21
20
21
20
28
19
