- 31 -

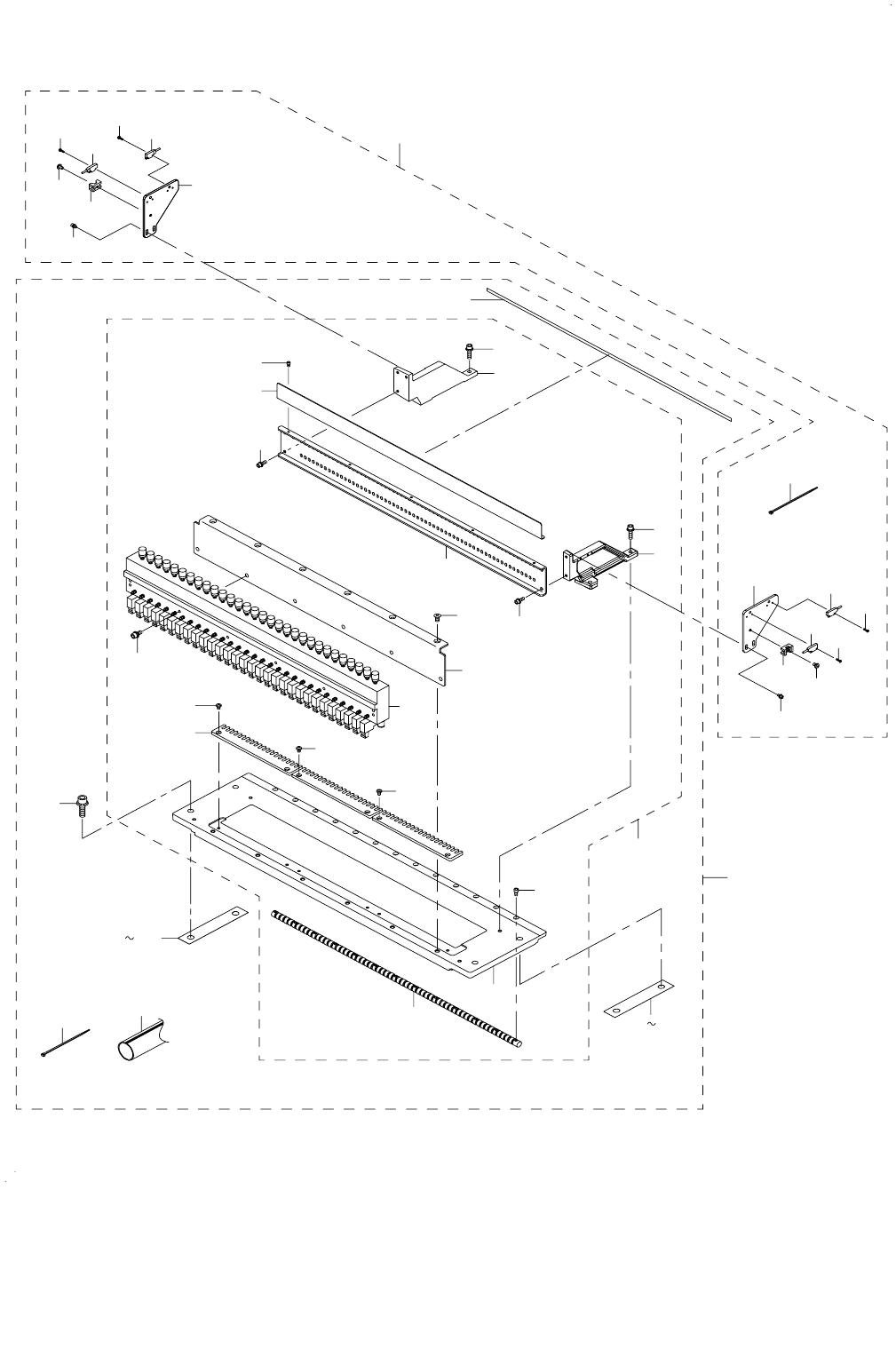

16.REAR FEEDER BANK COMPONENTS
リアフィーダバンク関係
19
7
17
4
5
6
8
8
9
10
13
14
11
12
15
16
18
26
21
24
21
24
25
16
16
3
6
29
28
30
20
2
34
35
31
36
33
36
34
35
29
28
36
37
32
36
27
1
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08096 FEEDER BANK UNIT R
フィーダバンク組 Ｒ
1
2 E9632-715-F00 ZIPPER TUBE (GPJ-50)
ジッパーチューブ（ＧＰＪ −５０）
(0.25)
3 400-77377 FEEDER BANK ASM
フィーダバンク組
(1)
4 E2602-727-000 PLATE STAND L
プレートスタンド Ｌ
(1)
5 E2603-727-000 PLATE STAND R
プレートスタンド Ｒ
(1)
6 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
7 400-77285 FIXING PLATE
フィキシングプレート
(1)
8 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
9 400-77286 LOCK SHAFT
ロックシャフト
(1)
10 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(13)
11 400-77287 DRIVE CYLINDER BR
ドライブシリンダブラケット
(1)
12 SM-1051052-TN SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
(6)
13 400-63859 DRIVE CYLINDER
ドライブシリンダ
(1)
14 SL-6051292-TN BOLT
座金付き六角穴ボルト
(6)
15 E2513-729-000-A FIXING PLATE B
フィクシングプレート Ｂ
(3)
16 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(6)
17 400-77397 NUMBER PLATE
ナンバープレート
(1)
18 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
(5)
19 400-77283 FEEDER BANK BASE
フィーダバンクベース
(1)
20 400-77349 POSITION LABEL R
ポジションラベル Ｒ
(1)
21 400-77278 FEEDER BANK SHIM 0.2
フィーダバンクシム ０．２
(2)
22 400-77279 FEEDER BANK SHIM 0.1
フィーダバンクシム ０．１
(2)
23 400-77280 FEEDER BANK SHIM 0.05
フィーダバンクシム ０．０５
(2)
24 400-77281 FEEDER BANK SHIM 0.02
フィーダバンクシム ０．０２
(2)
25 EA-9500B01-00 CABLE BAND
束線バンド
(3)
26 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
27 401-08120 FEEDER FROAT SENSOR ASSY R
フィーダ浮きセンサ組 Ｒ
1
28 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
29 401-07828 FSD_BRACKET
ＦＳＤ ブラケット
(2)
30 EA-9500B01-00 CABLE BAND
束線バンド
(4)
31 401-07231 FD-FLOAT(RR)RECEIVE SENS ASM
ＦＤ − ＦＬＯＡＴ（ＲＲ）受光センサ組
(1)
32 401-07234 FD-FLOAT(RF)RECEIVE SENS ASM
ＦＤ − ＦＬＯＡＴ（ＲＦ）受光センサ組
(1)
33 401-07232 FD-FLOAT(RF) SENS ASM
ＦＤ − ＦＬＯＡＴ（ＲＦ）投光センサ組
(1)
34 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
35 HX-0029400-00 FIXED BASE
固定ベース
(2)
36 SL-4020881-SC SCREW M2 X 8
なべねじセムス Ｍ ２ Ｌ ＝８
(8)
37 401-07235 FD-FLOAT(RR) SENS ASM
ＦＤ − ＦＬＯＡＴ（ＲＲ）投光センサ組
(1)
- 33 -

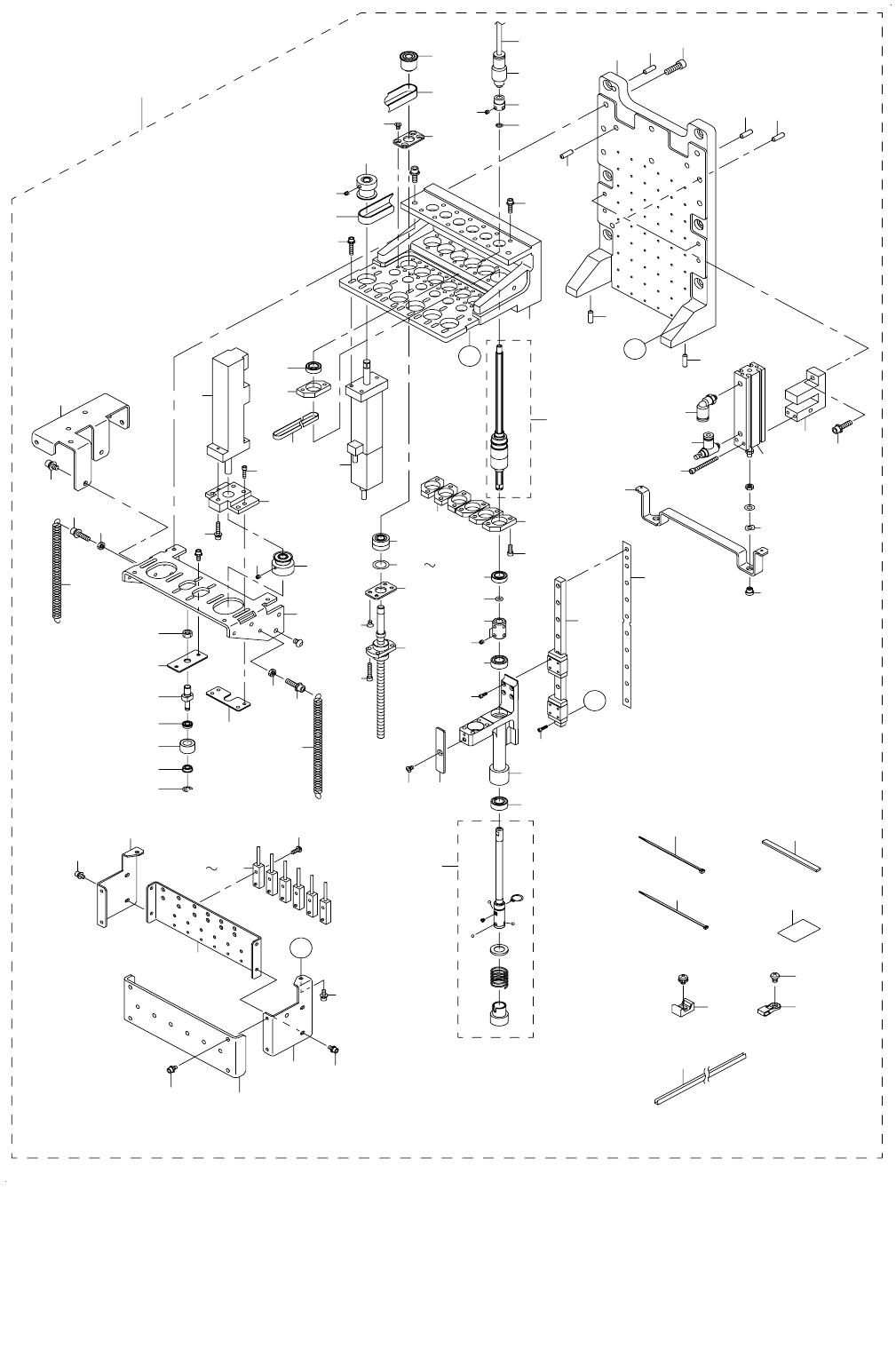

17.HEAD COMPONENTS (1)
ヘッド関係（１）
78 81
4
13
A
A
B
B
2
3
82
83
83
83
15
16
16
17
36
26
26
27
28
29
30
32
33
34
37
38
38
39
40
41
42
44
45
46
47
48
49
50
51
52
53
55
57
58
59
60
61
62
63
63
63
64
64
64
72
17
19
66
71
31
18
83
83
83
74
77
75
75
77
20
76
76
5
14
14
21
25
65
35
73
84
90
91
7
9
8
43
56
89
54
12
11
23
24
24
1
85
88
87
86
64
10
22
6
