- 1 -
MAIN UNIT
本体
1. BASE FRAME COMPONENTS
ベースフレーム関係
8
6
4
5
51
3
7
17
2
9
8
1
50
23
30
31
32
32
39
38
42
44
43
45
46
47 48
49
54
35
36
37
36
37
39
35
37
37
36
37
39
35
37
19 20
55
53
26
29
29
29
28
28
28
10
13
14
18
18
15
16
12
11
18
22
21
24
25
25
25
25
34
27
34
27
21
34
27
41
40
52
52
52
52
52
52
52
52
33
34
27
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00519 BASEFRAME NUT
ベースフレームナット
4
2 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
3 WS-1220002-KN SPRING WASHER
ばね座金
12
4 WP-1302500-SC WASHER
平座金小形丸 Ｍ １２
12
5 400-00403 ADJUST BOLT
アジャストボルト
4
6 E1035-729-000 ADJUSTER FOOT
アジャストフツト
4
7 E1044-729-000 ADJUSTER NUT 36
アジャストナット ３６
4
8 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
24
9 NM-6080002-SC NUT M8
六角ナツト Ｍ ８ ２種
12
10 401-07715 BASE_COVER_UF
ベースカバー ＵＦ
1
11 401-07722 LIGHT_CABLE_COVER
ライトケーブルカバー
1
12 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
13 401-07716 BASE_COVER_UR
ベースカバー ＵＲ
1
14 401-07717 BASE_COVER_B
ベースカバー Ｂ
2
15 401-07720 CYLINDER_COVER
シリンダカバー
1
16 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
17 400-83785 ADJUSTER NUT 36 B
アジャスト ナット ３６ Ｂ
4
18 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
16
19 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
2
20 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
4
21 SL-6040892-TN BOLT
座金付き六角穴ボルト
16
22 401-07842 BASE_COVER_F
ベースカバー Ｆ
1
23 HX-0036700-0A BUSH
ブッシュ
0.234
24 401-07718 BASE_COVER_R
ベースカバー Ｒ
1
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
26
#01
SL-6102042-TN SCREW
座金付き六角穴ボルト
16
27 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
28 401-07723 UPPER_COVER_BR
アッパーカバー ＢＲ
3
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
6
30 L110E-121-000 BASE PLATE NUT
ベース プレート ナット
8
31 400-77400 COVER_POST
カバーポスト
4
32 PS-0500142-KP SPRING PIN
スプリングピン
2
33 401-07721 CAMERA_CABLE_COVER
カメラケーブルカバー
1
34 401-07719 BOTTOM_COVER_BR_C
ボトムカバーブラケット Ｃ
4
35 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
3
36 PJ-3030605-01 HALF UNION
六角穴付きハーフユニオン
3
37 PX-0505010-00 SILENCER
消音器
6
38 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.7
39 SL-6030892-TN SCREW
座金付き六角穴ボルト
6
40 400-84710 CHIP_BOX_STAND
チップボックススタンド
1
41 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
42 400-77196 CASTER_COVER
キャスタカバー
4
43 SL-6103042-TN BOLT
座金付き六角穴ボルト
16
44 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
16
45 HX-0029400-00 FIXED BASE
固定ベース
15
46 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
15
47 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
11
48 HX-0006500-0B CABLE BAND
束線バンド
4
49 400-00405 CASTER
キャスタ
4
50
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
51
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
52 401-07724 BOTTOM_COVER_BR
ボトムカバーブラケット
8
53
#01
WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
16
54
#01
400-00449 CASTER(EN)
キャスタ（ＥＮ）
4
55
#01
400-00406 CASTER SPACER(EN)
キャスタスペーサ（ＥＮ）
4
- 3 -

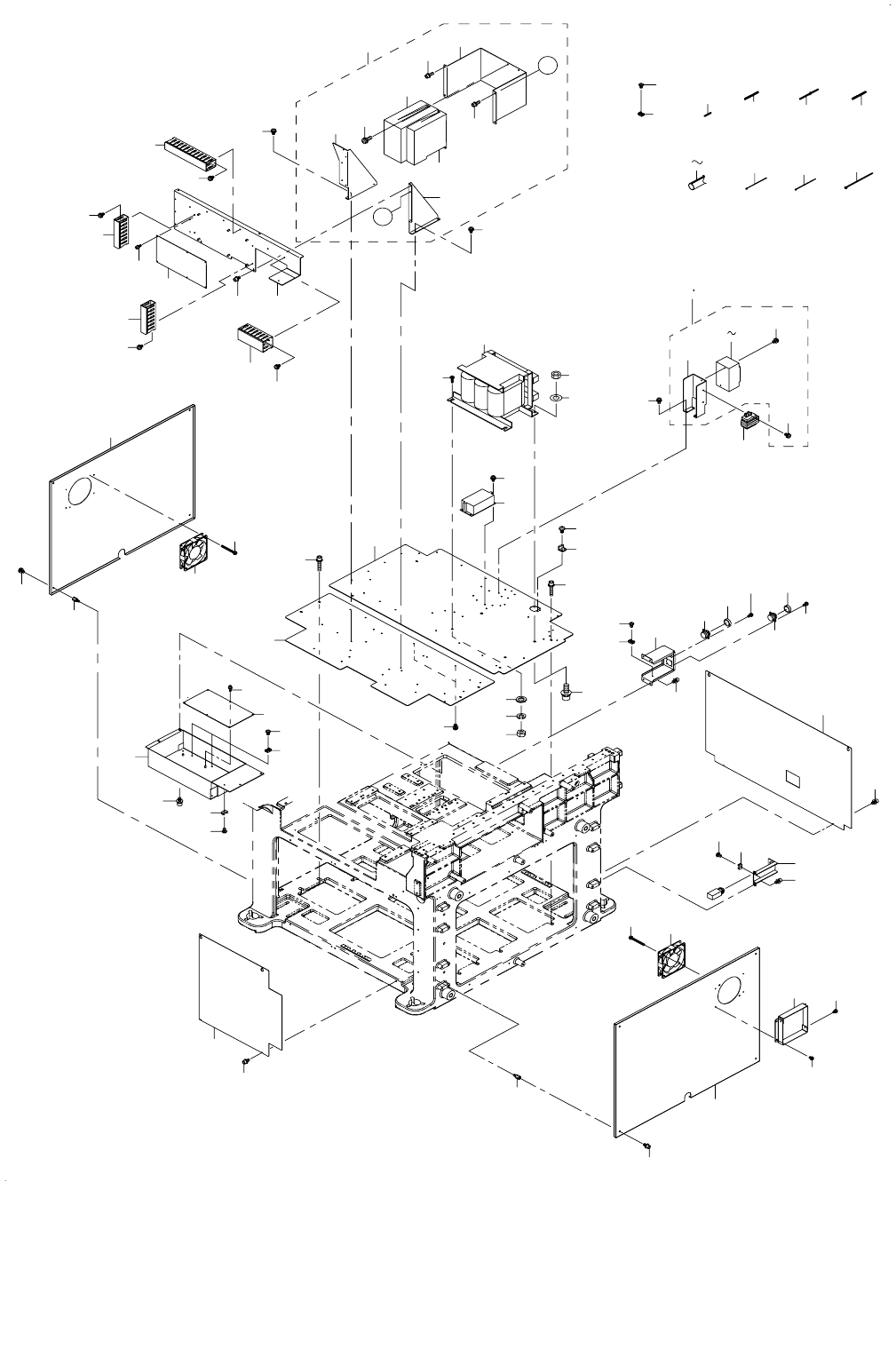

2. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係 （１）
2
3
9
23
25
24
47
48
49
50
51
52
52
54
8
55
61
63
64
65
66
67
43
69
78
78
81
82
80
41
41
1
4
5
5
7
6
13
17
18
19
19
16
14
15
22
21
20
11
A
A
12
10
9
32
29
31
28
28
33
34
26
27
35
36
38
37
39
40
39
40
45
44
46
68
50
49
48
43
53
56
57
58
59
60
73
74
75
76
42
72
83
84
71
70
70
77
79
79
79
79
