OPTION
オプション

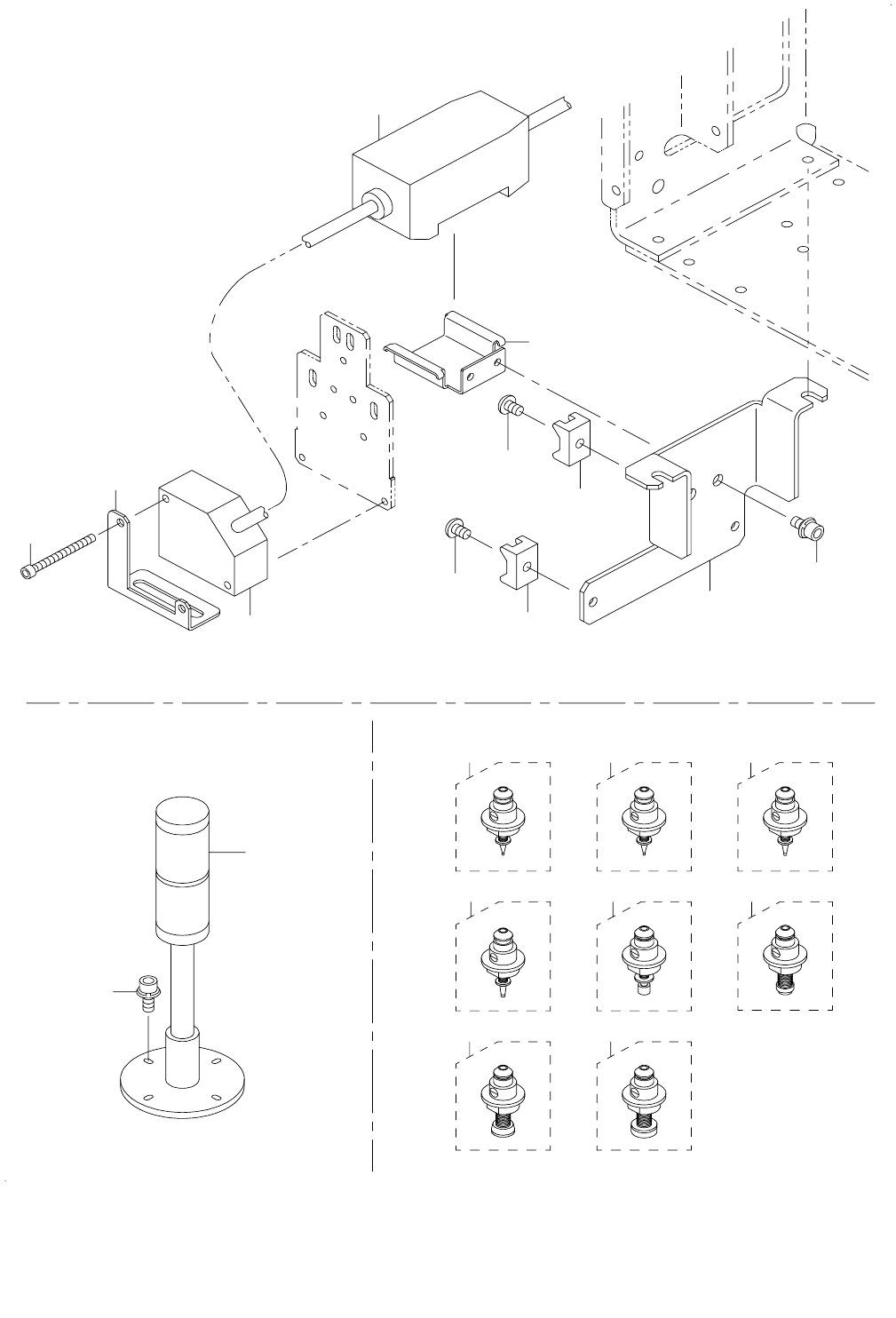

24.HMS, SIGNAL LIGHT & NOZZLE ASSEMBLY
ＨＭＳ・シグナルライト・ノズルアッセンブリ関係
10 11
1312
9
14
15 16
8
2
1
1
4
5
6
6
5
7
3
18
17
- 48 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02185 HMS CABLE ASM
ＨＭＳ ケーブル組
1
2 400-79852 HMS AMP BASE
ＨＭＳ アンプベース
1
3 400-01722 HMS BASE AMP
ＨＭＳ ベース組
1
4 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
5 HX-0029400-00 FIXED BASE
固定ベース
2
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
7 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
2
8 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
9 400-11046 NOZZLE ASSEMBLY 500
ノズルアッセンブリ５００
1
10 400-01340 NOZZLE ASSEMBLY 502
ノズルアッセンブリ５０２
1
11 400-01341 NOZZLE ASSEMBLY 503
ノズルアッセンブリ５０３
1
12 400-01342 NOZZLE ASSEMBLY 504
ノズルアッセンブリ５０４
1
13 400-01343 NOZZLE ASSEMBLY 505
ノズルアッセンブリ５０５
1
14 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
15 400-01345 NOZZLE ASSEMBLY 507
ノズルアッセンブリ５０７
1
16 400-44239 NOZZLE ASSEMBLY 508C
ノズルアッセンブリ５０８ Ｃ
1
17 401-07836 HMS_GUARD
ＨＭＳ ガード
1
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
