JM-50_MS - 第101页
MS 参数 8-3 8-2 扩展 T 轴偏移量 8-2-1 功能 显 示“ 5-7 扩展 T 轴偏移量 ”中 所取得的 偏移量。 要重新取得偏移 量时请参照 “贴片头 参数” - “扩展 T 轴偏 移量” 。 8-2-2 使用模具 本项目中不使用 模具。 8-2-3 操作 从菜单中选择“ 贴片参数 ”－“扩展 T 轴偏移量”后 ，显示下图所示 的 T 轴偏差 设定界面。
MS
参数
8-2
① 通过选择贴片头吸嘴，选择要测定的贴片头。
② 在裸芯片平台上放置裸芯片。
③ 按下“执行清理”按钮，将贴片头移动至吸嘴安装位置，根据画面上显示的指示将 506 吸
嘴手动安装在指定贴片头上。

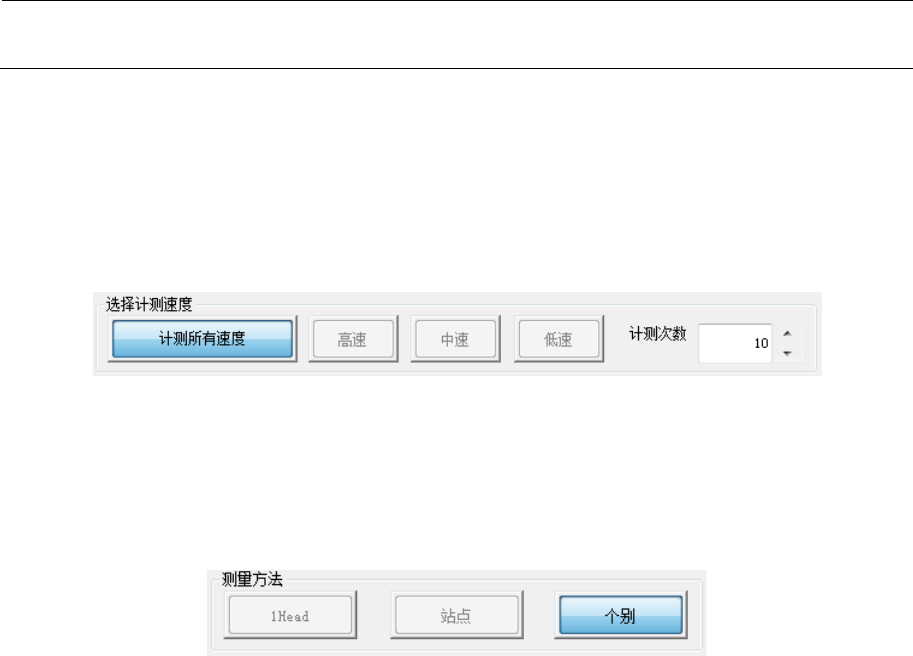

④ “选择计测速度”被设为“计测所有速度”时，从“低速”到“高速”均进行激光测量，逐
一算出相对于低速之测量结果的偏移量。
※ “选择计测速度”被设为“选择速度计测”时，以被指定的速度开始测量。
※ 如果“低速”尚未测量好，则不能进行“低速”之外的选择。
⑤ 选择测量速度时选择的速度的全部测定好以后，根据“测量方式”的指定进行偏移量的反
映。
个别：仅将测量结果反映到指定Head。
MS
参数
8-4
8-3 XY 轴弯曲补正
8-3-1 功能
为了将贴片位置校正到与XY轴弯曲状态相对应的位置，对XY轴的弯曲状态进行测量。
因需要特殊的模具，只能在工厂内设定。
8-3-2 使用模具
本项目中使用特殊模具。（不进行模具登录）
8-3-3 操作
从菜单中选择“贴片参数”－“校正XY轴弯曲”后，会显示如下对话框。
输入方法有手工输入和从文件读入这2种。
从文件读入时
如果在指定设备中存在读入文件用的文件数据，选择“读入文件”按钮。
于是显示文件选择画面，选择要读入的文件，将其读入。
