MS
参数
8-4
8-3 XY 轴弯曲补正
8-3-1 功能
为了将贴片位置校正到与XY轴弯曲状态相对应的位置，对XY轴的弯曲状态进行测量。
因需要特殊的模具，只能在工厂内设定。
8-3-2 使用模具
本项目中使用特殊模具。（不进行模具登录）
8-3-3 操作

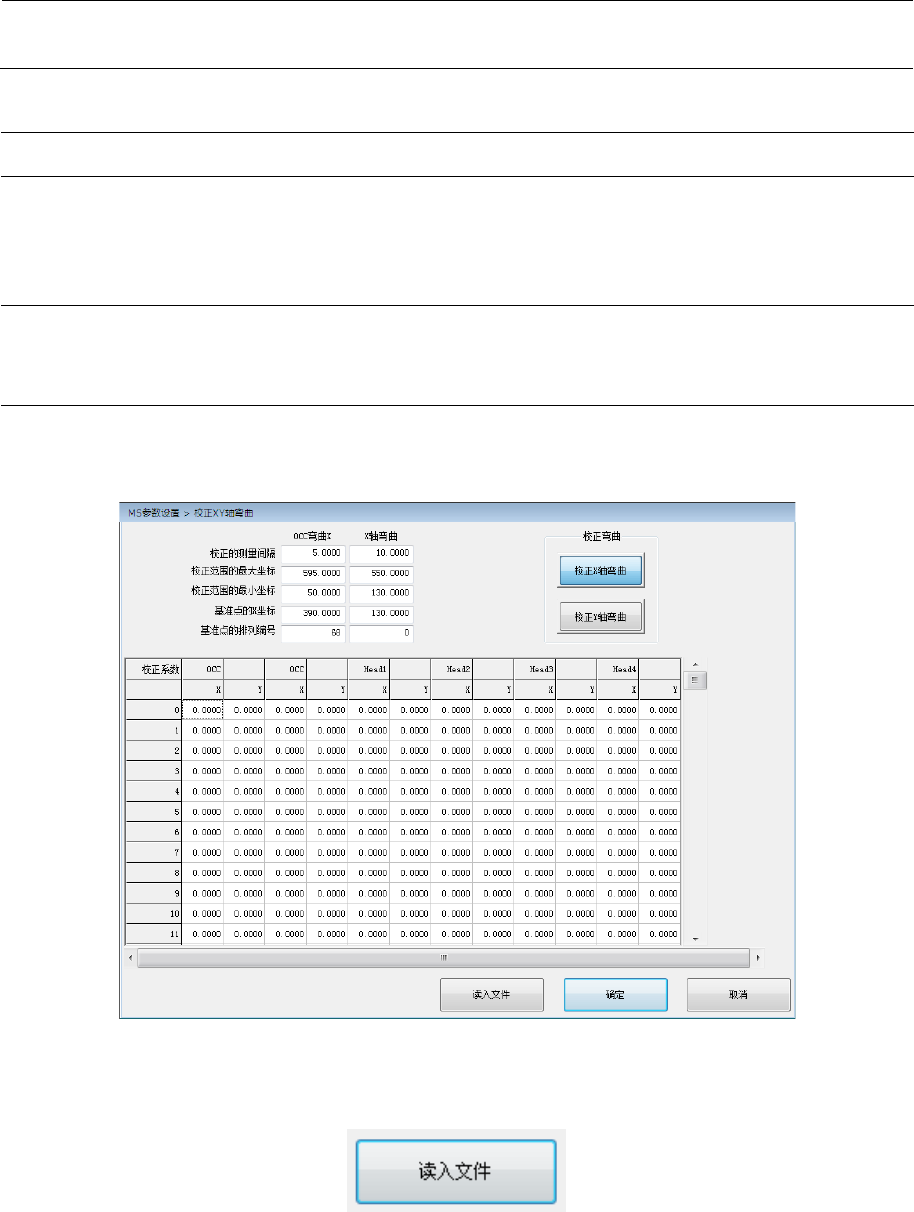

从菜单中选择“贴片参数”－“校正XY轴弯曲”后，会显示如下对话框。
输入方法有手工输入和从文件读入这2种。
从文件读入时
如果在指定设备中存在读入文件用的文件数据，选择“读入文件”按钮。
于是显示文件选择画面，选择要读入的文件，将其读入。
MS
参数
8-5

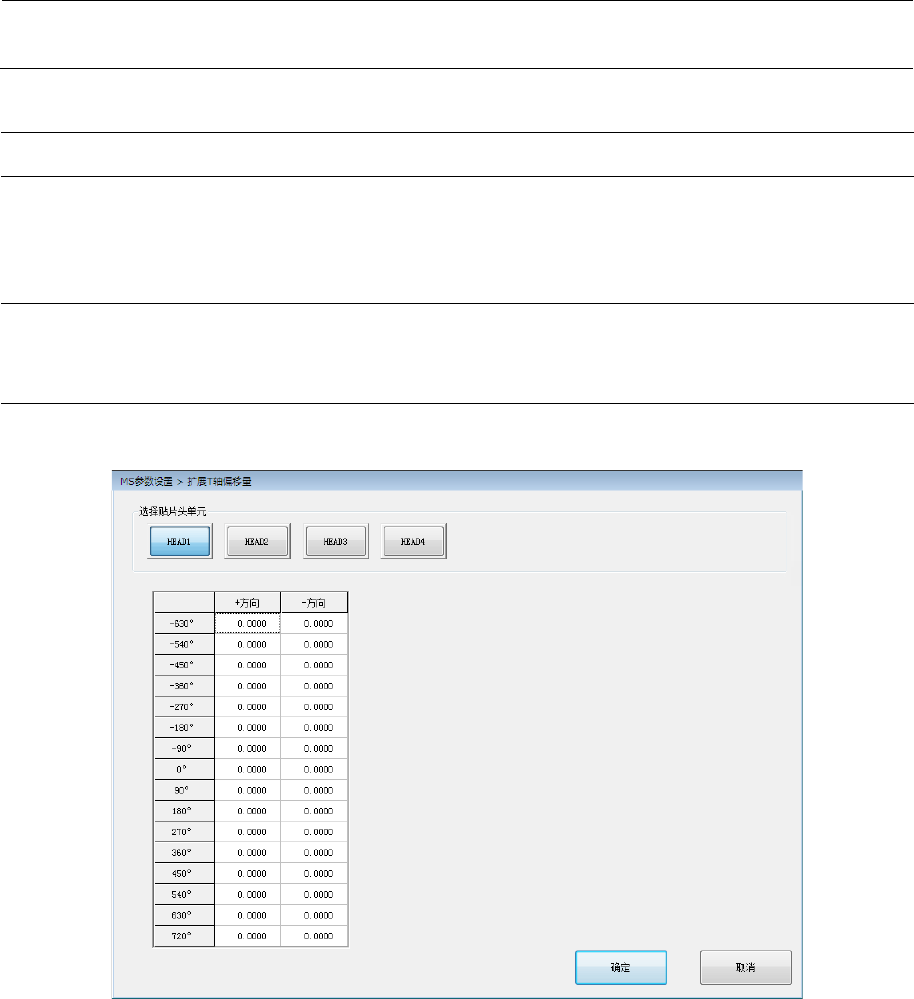

8-4 贴片综合偏移量
8-4-1 功能
贴片综合偏移量输入以下数据:用于校正因Head倾斜而导致贴片偏移的偏移量值；以及在激光
偏移量中取得的旋转中心与实际贴片中得到的轴旋转中心之差。
贴片综合偏移量，是测量规定生产程序中贴片的元件（或模具），由此算出偏移量进行设置。
8-4-1-1 概述
贴片综合偏移量，是在取得MS参数后，以3维测量器等测量贴片精度，根据测量结果计算出贴
片偏移量并确定校正量。
No.
项目
设置的内容
1
X
，
Y
，
A
贴片元件的总括偏移量值
XA
，
YA
角度成分偏移量值
CA (
未使用
)
吸嘴旋转中心的校正值
(1) XA，YA，CA

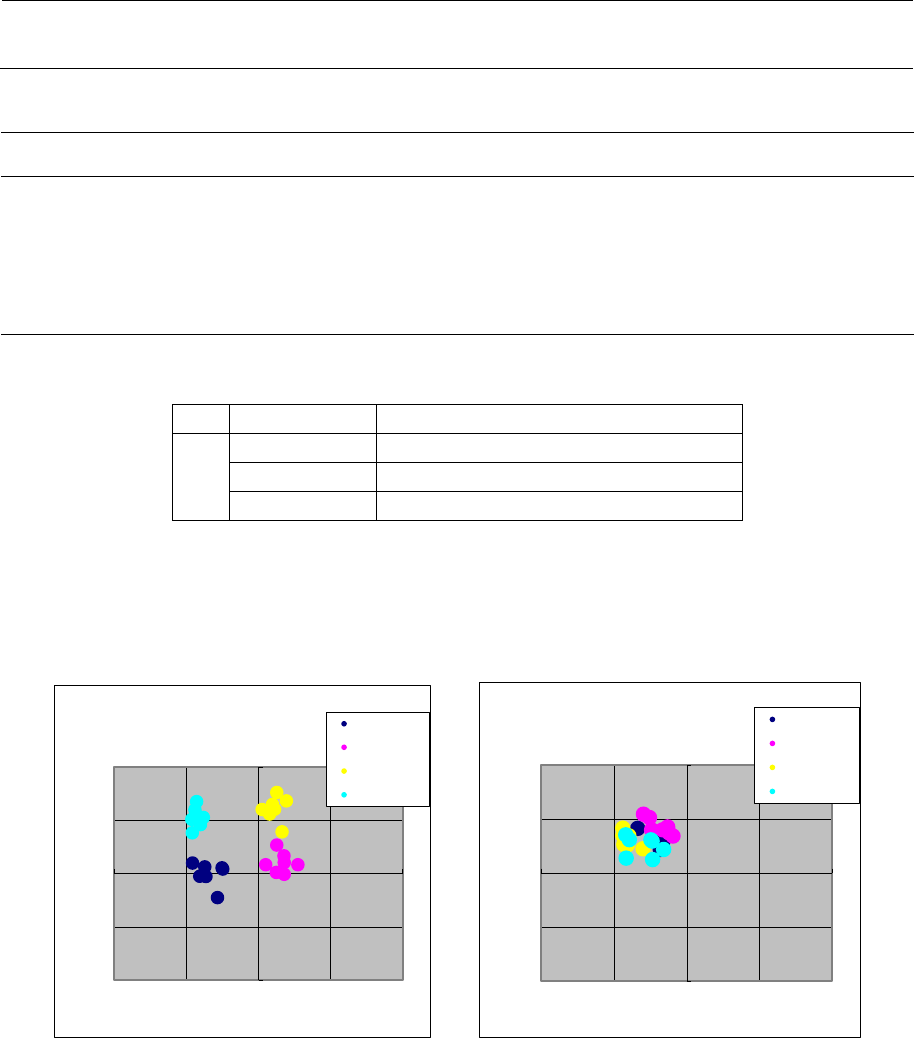

如下图所示，在相同的贴片角度时，XA，YA，CA是集中的，但在每个贴片角度分离的情
况下是有效的偏移量值。对平均偏移无效。取得激光FCS（XA，YA）的XY调整。如在图1
所示的情况下输入偏移量值，则被校正为如图2所示。
(2) 栏目中的 XA，YA，CA 的求法
＜程序＞
① 从前台架供给角度 0°和后台架供给角度 0°开始，以贴片角度 0、90、180、270°
进行贴片，求出各自的贴片角度中 X、Y 之贴片偏移的平均值。
② 在每个贴片角度离散的情况下，以供给角度 0°从前后两台架吸取贴片，掌握如何偏
移的倾向。
③ 如果从前侧台架和从后侧台架的偏移是
逆向偏移，CA 有效。因此，只将 CA 值作为偏
移量值输入。
④ 如果从前侧台架和从后侧台架的偏移是
同向偏移，则 XA、YA 有效。因此，只将 XA、
YA 值作为偏移量值输入。
-0.08
-0.04
0.00
0.04
0.08
-0.08 -0.04 0.00 0.04 0.08
Y （ｍｍ）
X （ｍｍ）
図1
搭載角度 0°
搭載角度 90°
搭載角度 180°
搭載角度 270°
-0.08
-0.04
0.00
0.04
0.08
-0.08 -0.04 0.00 0.04 0.08
Y （ｍｍ）
Ｘ （ｍｍ）
図2
搭載角度 0°
搭載角度 90°
搭載角度 180°
搭載角度 270°
贴片角度
贴片角度
贴片角度
贴片角度
图
1
贴片角度
贴片角度
贴片角度
贴片角度
图
2
