JM-50_MS - 第107页
MS 参数 8-9 8-6 编辑 BOC 标记位置 8-6-1 功能 希望正确输入 BOC 标记位置（至 小数点后 4 位）时使用。 该项目仅在工厂 初始出货 时进行调整，故 请勿变更。 8-6-2 使用模具 本项目中不使用 模具。 8-6-3 操作 从菜单中选择“ 贴片参数 ”－“编辑 BOC 标记 位置”后 ，会显示以下 的对话框 。 如按“读文件” 按钮，会 显示打开文件的 对话框，在此选 择 BOC 标记文件。 打开文件后，调 …
MS
参数
8-8
8-5 调整 3D 传感器贴片综合偏差
8-5-1 功能
贴片头偏差是用激光传感器的高度取得贴片头的组装位置，贴片头倾斜的化，向贴片位置移动
时贴片头的坐标位置就会偏斜。
为了修正这个偏斜，把玻璃夹具定心后，放到传送部上，取得理论值的偏差。3D传感器贴片综
合偏差值不能自动计测。
请将元件实际贴片后测定偏移并计算偏差，再输入。
8-5-1-1 使用模具
本项目中使用特殊模具。
8-5-1-2 操作

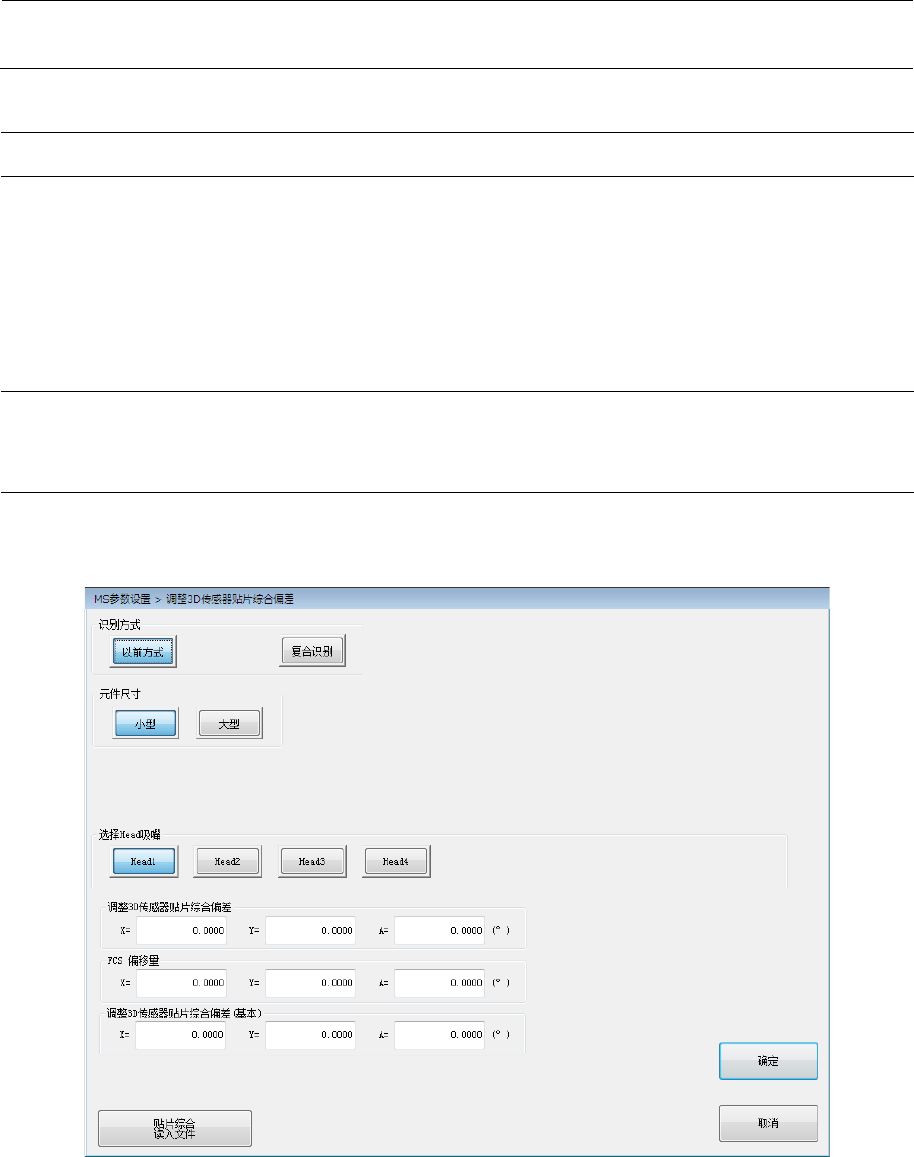

从菜单中选择“贴片参数”－“调整3D传感器贴片综合偏差”后，会显示调整3D传感器贴片综
合偏差的对话框。
请分别在“选择Head吸嘴”中选择作为设置对象的贴裝头，在“识别方式”中选择3D传感器的识别
方式。
如识别方式是“以前方式”时，请进而选择“元件尺寸”。
请用实际的元件进行贴片，输入与各贴裝头对应的偏移量值。
MS
参数
8-9
8-6 编辑 BOC 标记位置
8-6-1 功能
希望正确输入BOC标记位置（至小数点后4位）时使用。
该项目仅在工厂初始出货时进行调整，故请勿变更。
8-6-2 使用模具
本项目中不使用模具。
8-6-3 操作

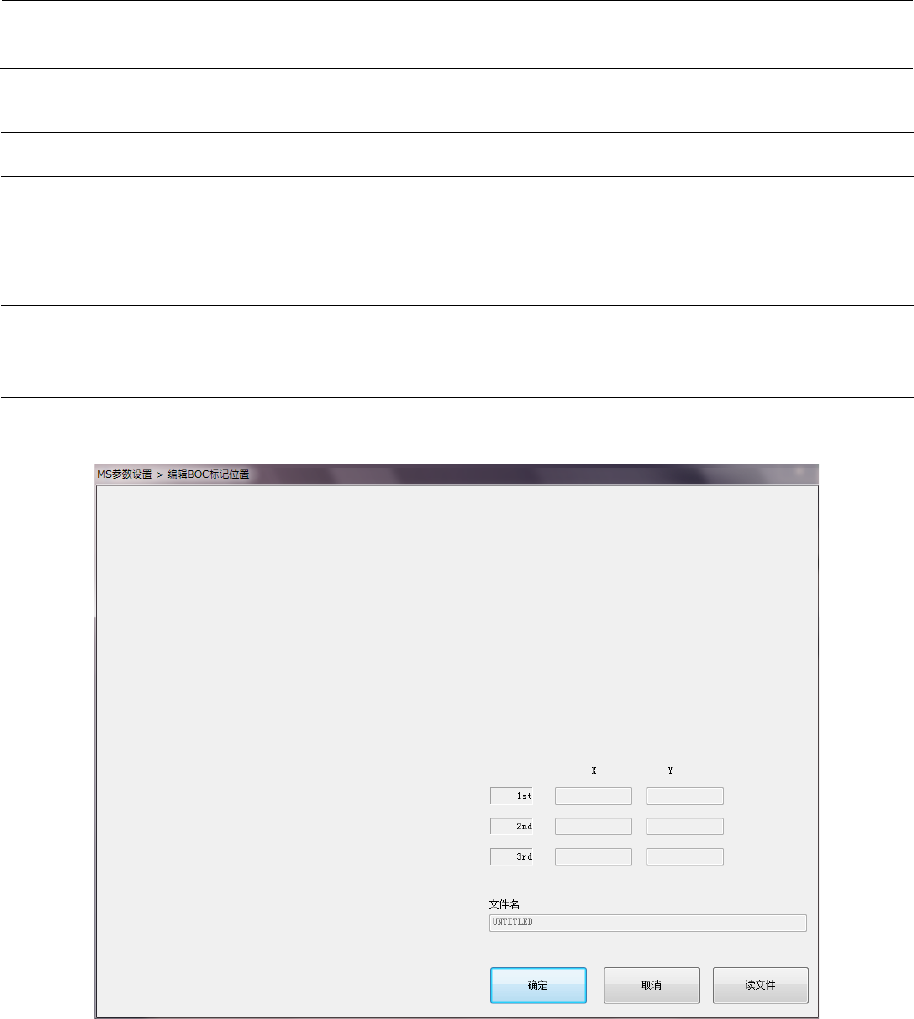

从菜单中选择“贴片参数”－“编辑BOC标记位置”后，会显示以下的对话框。
如按“读文件”按钮，会显示打开文件的对话框，在此选择BOC标记文件。
打开文件后，调整BOC标记位置的对话框内会输入标记坐标。
MS
参数
9-1
版本升级
9-1 版本升级-贴片头相关
进行LNC120固件的版本升级。
9-1-1 操作

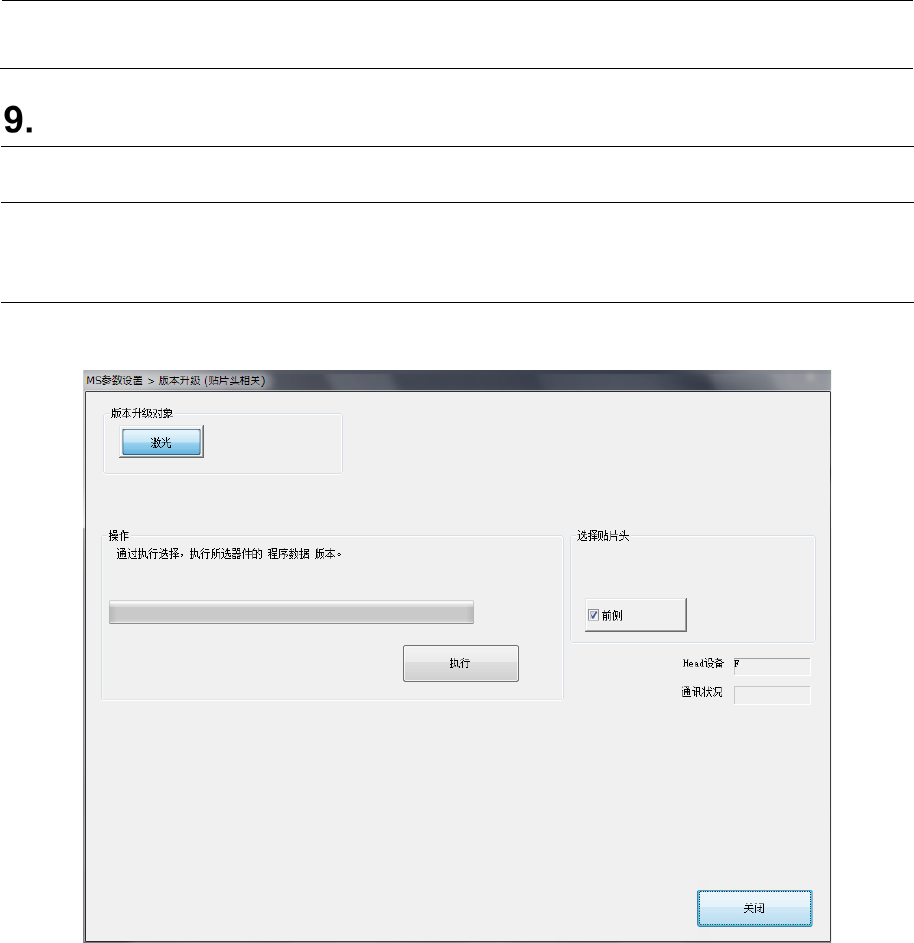

从菜单中选择“版本升级”－“版本升级-贴片头相关”后，会显示以下的对话框。
