MS
参数
5-1
贴片头参数
贴片头参数的“Head偏移量”、“激光偏移量”、单元参数的“ATC偏移量”取得MS参数所花费
的时间要比其他偏移量多，为此当其值发生过变更时，会显示以下信息用于确认。

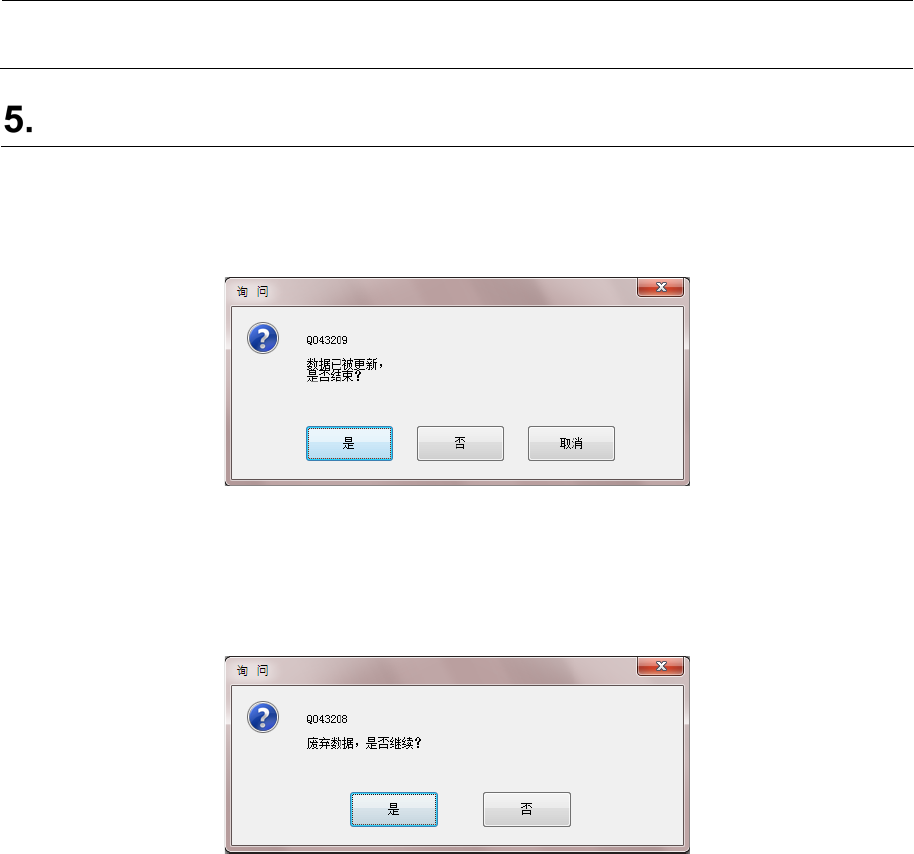

① 进行了数据变更，要退出对话框时，如选择“确定”按钮，将显示以下的问询信息。
要保存数据后结束时，选择“是”结束对话框。
不保存数据而结束时，选择“否”。
如不要结束对话框，选择“取消”按钮。
② 进行了数据变更，要退出对话框时，如选择了“取消”按钮，将显示以下的问询信息。
如要废弃数据，请选择“是”，结束对话框。
如不要废弃数据，请选择“否”。
MS
参数
5-2
5-1 ZA 轴高度偏移量
5-1-1 功能
取得ZA 轴高度偏差。

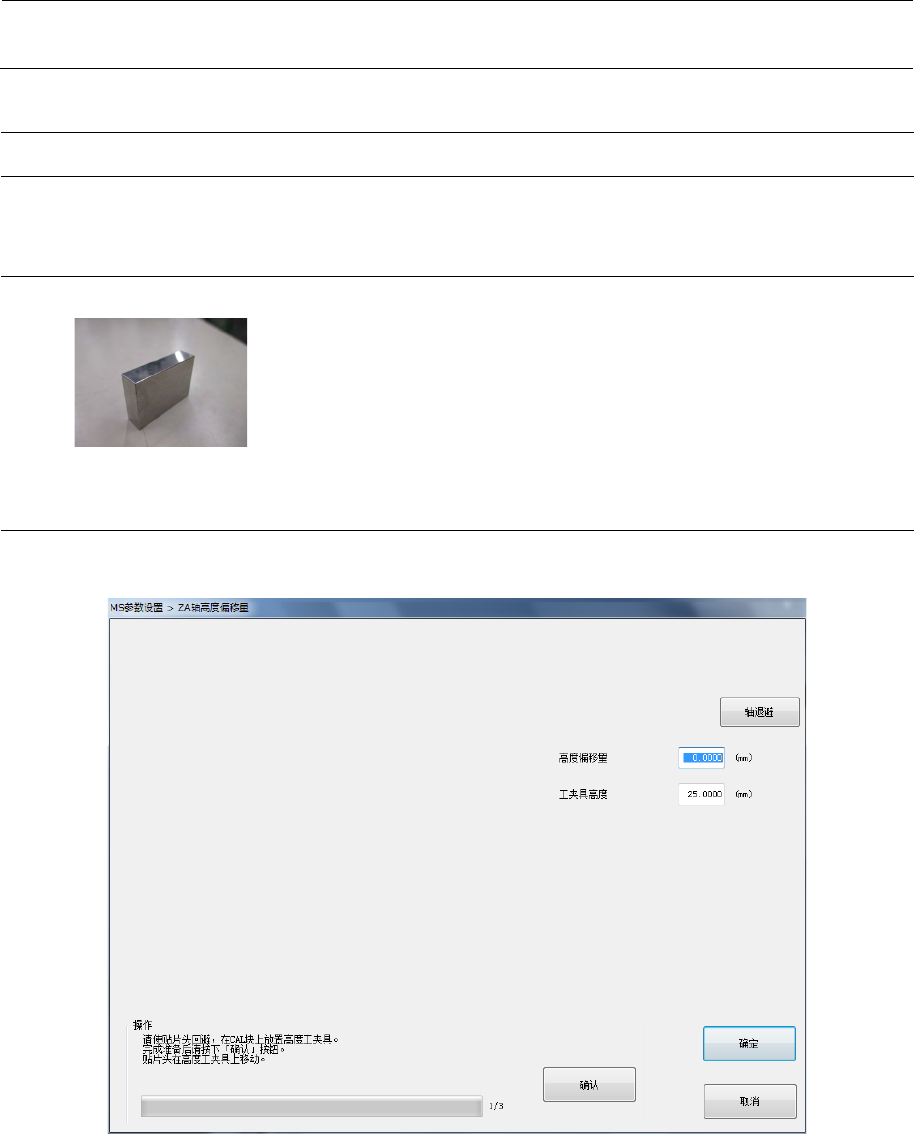

5-1-2 使用模具
• 块规 25 mm（40186735）
5-1-3 操作
从菜单中选择“贴片头参数”－“ZA 轴高度偏差”后，会显示设置ZA轴高度偏移量的对话框。
MS
参数
5-3

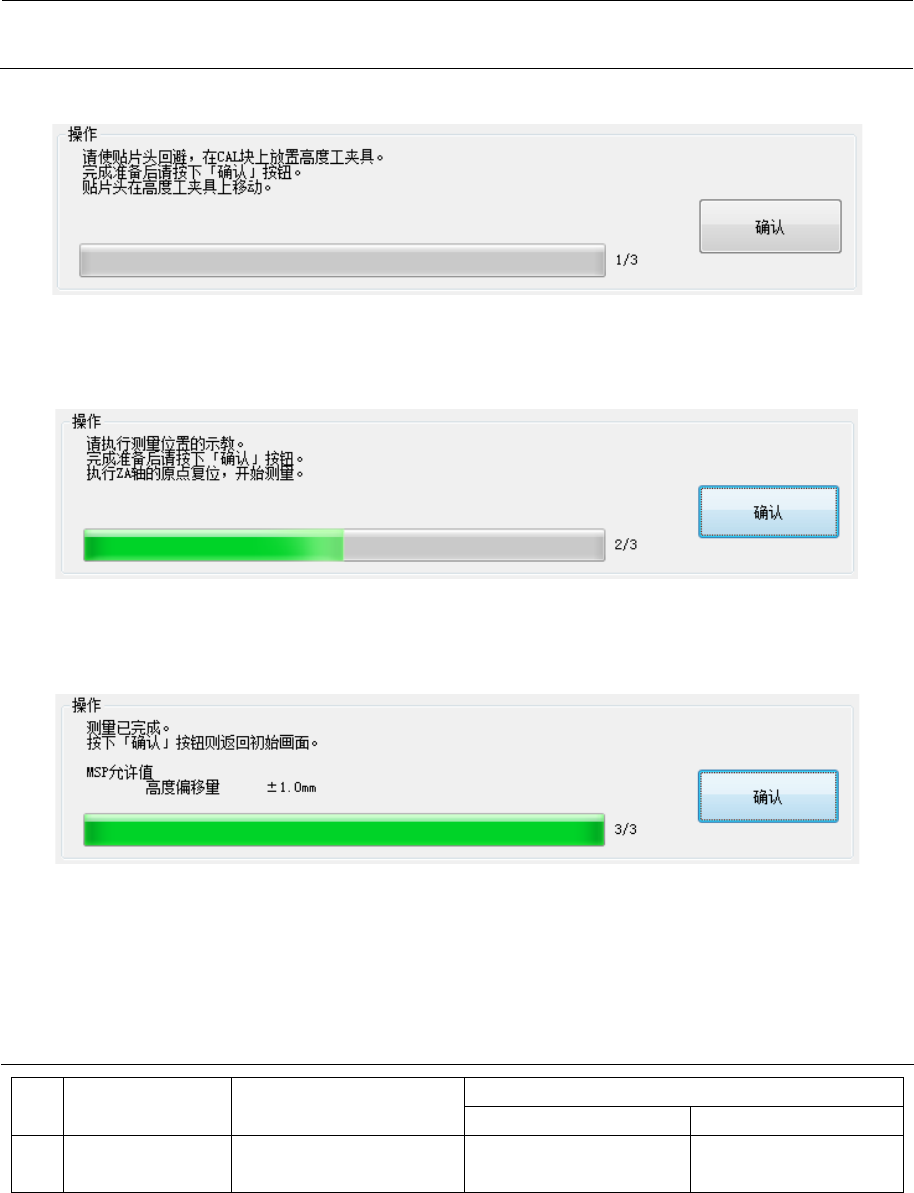

＜操作・1/3＞
请把ZA轴高度模具安置在校准块的中心。
完成准备后，请选择确认。选择确认后，贴装头以L3贴装头基准移动到校准块上。
＜操作・2/3＞
如测量位置出现偏离，请进行测量位置的示教。
完成准备后，请选择确认。进行ZA轴的原点复归，进行ZA轴高度偏移量的获取。
＜操作・3/3＞
设定结束。选择“确认”，即返还初始画面。
请选择贴装头退避，使贴装头避让后去除高度模具。
如选择OK，会将所取得的ZA轴高度偏移量考虑在内进行ZA轴的原点复归。如选择取消，
则放弃所取得的偏移量，按照取得前的ZA轴高度偏移量进行原点复归。
5-1-4 MSP 容许值
No.
项目 MSP容许位置
MSP
值不良时
出现的问题
调整（检测）项目
1
高度偏移量
±
1.0mm
贴装头压坏
激光识别故障
ZA
轴的组装
确认模具高度
