MS
参数
5-4
5-2 激光偏移量
5-2-1 功能
本项目用于取得基板上面高度、激光高度、吸嘴旋转中心、Head角度偏移量。
※ 更换吸嘴时，会出现有无送料器的询问，一旦选择“无送料器”，则在发生错误之前不再询
问有无送料器。
※ 进行校准台上是否放有模具等的确认时，请点击“Head 退避”按钮再进行确认。
5-2-2 使用模具
• 模具吸嘴 LNC120（40128152）
5-2-3 操作

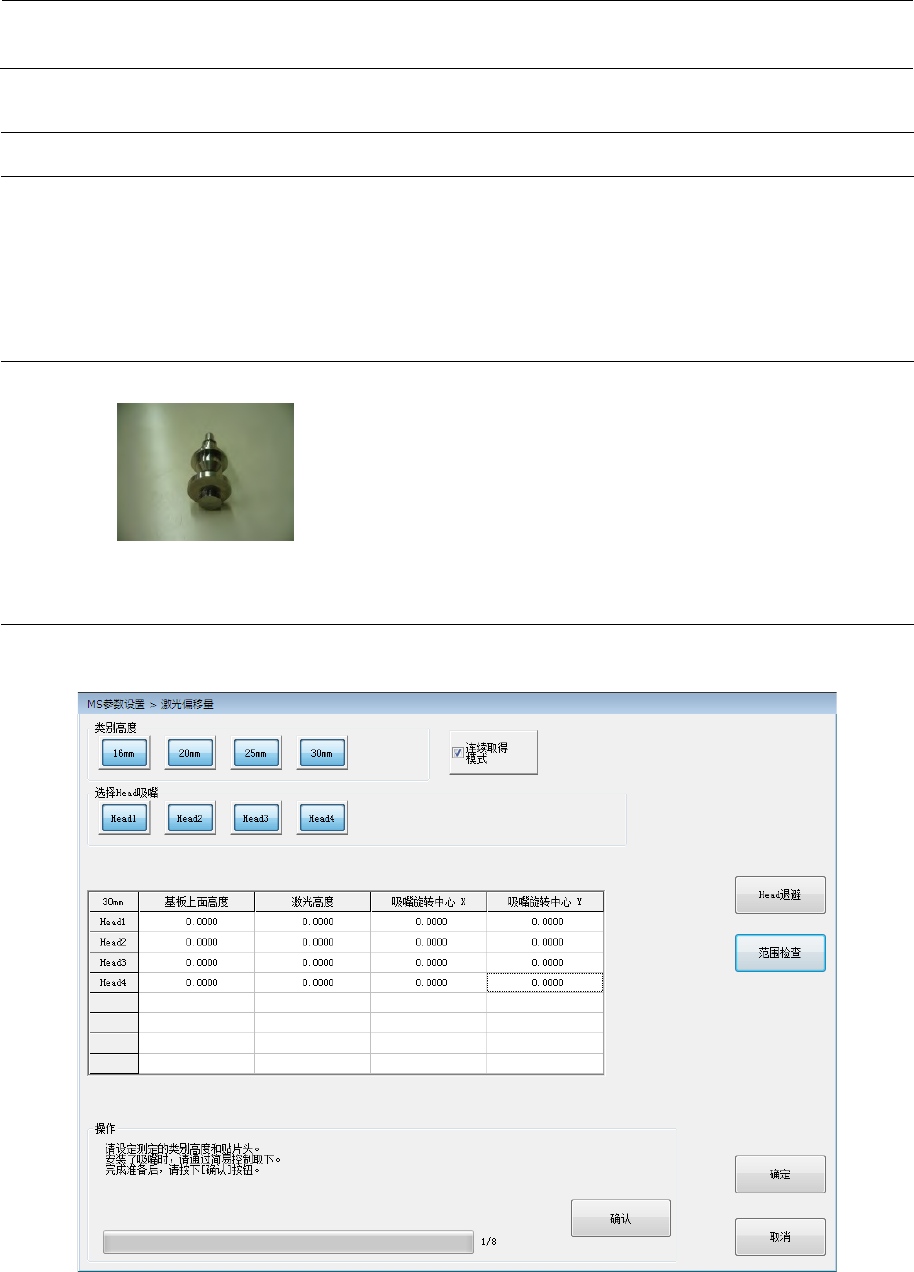

从菜单中选择“贴片头参数”－“激光偏移量”后，会显示设置激光偏移量的对话框。
MS
参数
5-5

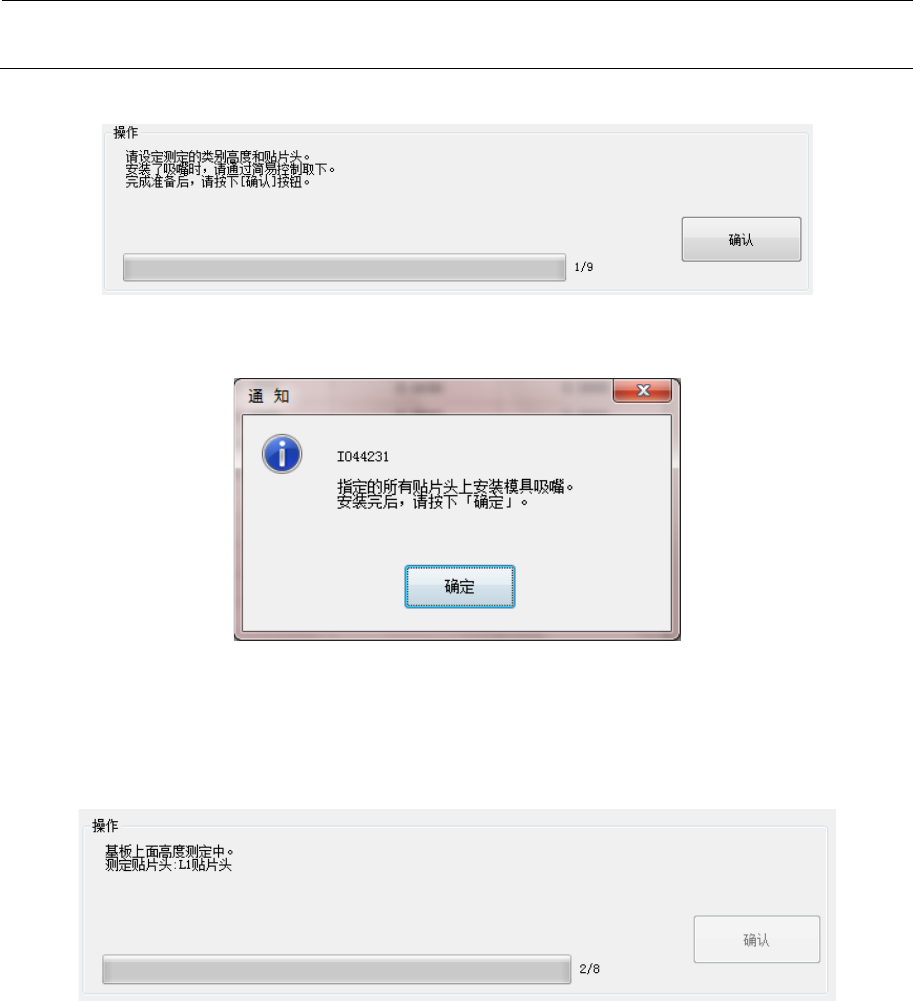

＜操作・1/8＞
如果要测量的Head装有吸嘴，卸下吸嘴，点击“基准位置测量”按钮。如选择“确定”，
即进行吸嘴套高度的检测。
请根据指示，在被设定的Head上安装模具吸嘴。
确认吸嘴安装状态后，按“确定”，被设定的Head即执行吸嘴的高度检测，移动到校准台
上。
＜操作・2/8＞
校准台上测量的Head将进行原点复归（MSP），以转矩控制进行基板上面高度的获取。
※ 计测内容
1. 降下 Z 轴，通过转矩控制来识别模具吸嘴与校准块相接的位置。
2. 根据第 1.步识别到的位置和模具吸嘴长度，算出基板上面高度并更新。
MS
参数
5-6
基板上面高度的测量结束后，再利用激光来测量各类别高度中的激光高度偏移量。
激光高度偏移量的测量结束后，取得各类别高度的吸嘴旋转中心。
在测定结束后，请将模具吸嘴从设定贴片头上取下，并选择OK。
＜操作・8/8＞
指定Head的全部设置结束后，按下“确定”按钮，返回初始画面。
5-2-4 MSP 容许值
No.
项目 MSP容许位置
MSP
值不良时
出现的问题
调整（检测）项目
1
基板上面高度
0
±
2mm
贴片精度不良
Z
轴电动机的装配
2
激光高度
0
±
1mm
贴片精度不良
吸取不良
Z
轴电动机的装配
激光传感器
3
吸嘴旋转中心
X
0
±
1mm
贴片精度不良
激光识别不良
Head
吸嘴轴的装配精度
激光传感器
4
吸嘴旋转中心
Y
0
±
0.5mm
贴片精度不良
激光识别不良
Head
吸嘴轴的装配精度
激光传感器
