MS 参数 5- 12 • 计测内容 ① 分别计测 校准台上的 9 处高度。 ② 在取得的 9 处高度中，去除最高 2 处 、最低 2 处， 将剩余的 5 处之平均值作为装 配高度，并进行 更新。 ＜操作 ・ 7/7 ＞ 所有的计测结束 后，会显 示以下的对话框 。 按下“确认”后 ，返回初 始设置画面。 5-4-4 MSP 容许值 No. 项目 MSP 容许值 MSP 值不良时 出现的问题 调整（检测）项 目 1 装配位置 X ± 2…
MS
参数
5-11

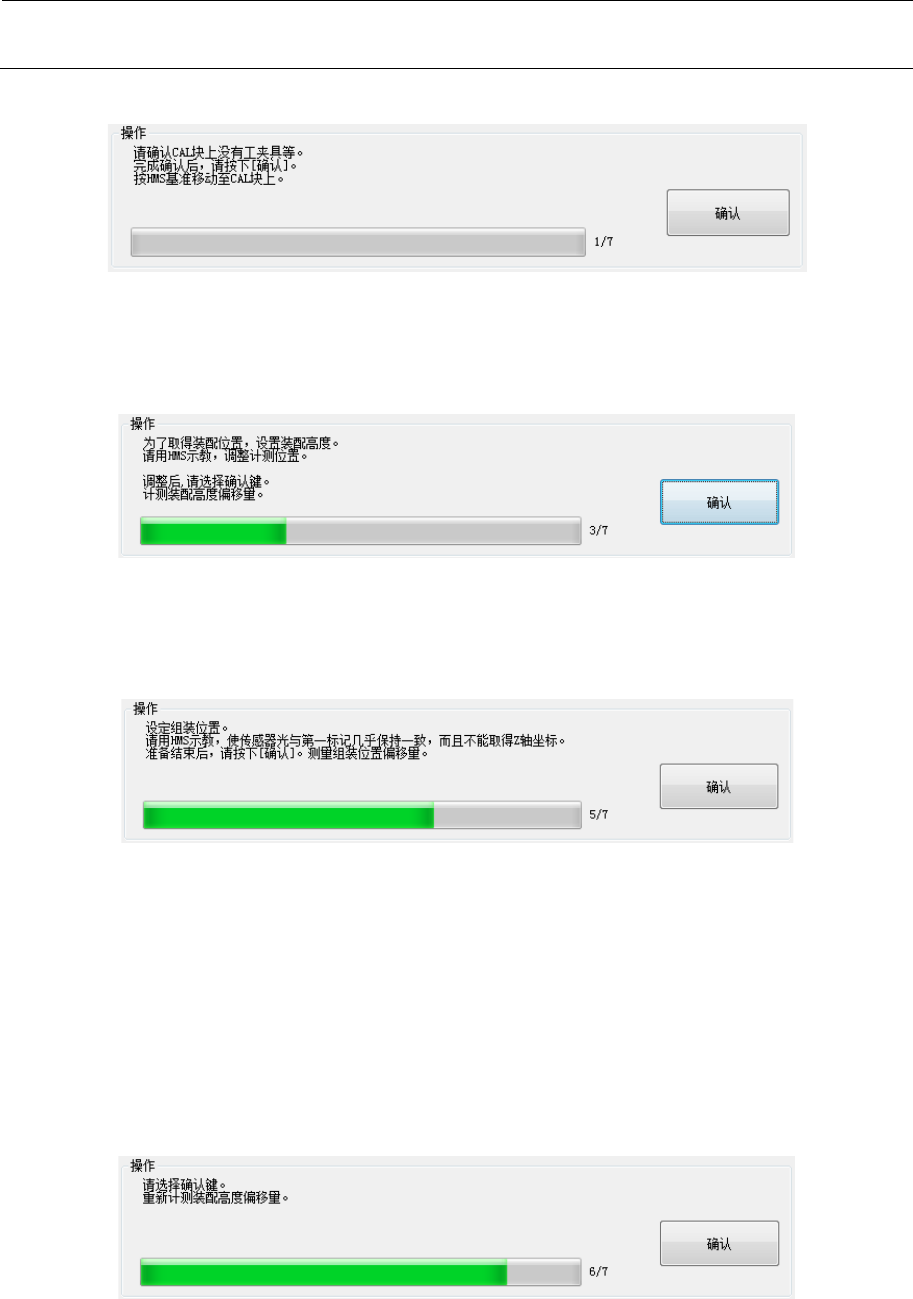

＜操作・1/7＞
请确认校准台上没有模具之类。
确认完毕后，按下“确认”按钮。
以指定的HMS基准移动到校准块位置。
＜操作・3/7＞
将显示操作内容，故利用示教移动Head，使传感器光射到校准台的平坦部分。此时，请确
认传感器被启动（传感器头的LED双方均亮灯），按下“确认”按钮。
“确认”按钮被按下后，将通过HMS传感器测量装配的高度。（虚拟高度）
＜操作・5/7＞
虚拟高度的计测结束后，HMS向CAL块第一标记位置移去。
显示下述信息后，使用HMS示教移动贴片头，要通过示教让传感器为了匹配CAL块的第一
标记。
• 计测内容
① 根据利用 HMS 取得的高度之差，计测 CAL 块第一标记的中心位置。
② 根据第①步中算出的 CAL 块第一标记的中心位置和已知的 CAL 块第一标记的位
置，算出装配位置并进行更新。
＜操作・6/7＞
HMS的XY偏移量的计测结束后，请按“确认”按钮，再次进行高度计测。
MS
参数
5-12
• 计测内容
① 分别计测校准台上的 9 处高度。
② 在取得的 9 处高度中，去除最高 2 处、最低 2 处，将剩余的 5 处之平均值作为装
配高度，并进行更新。

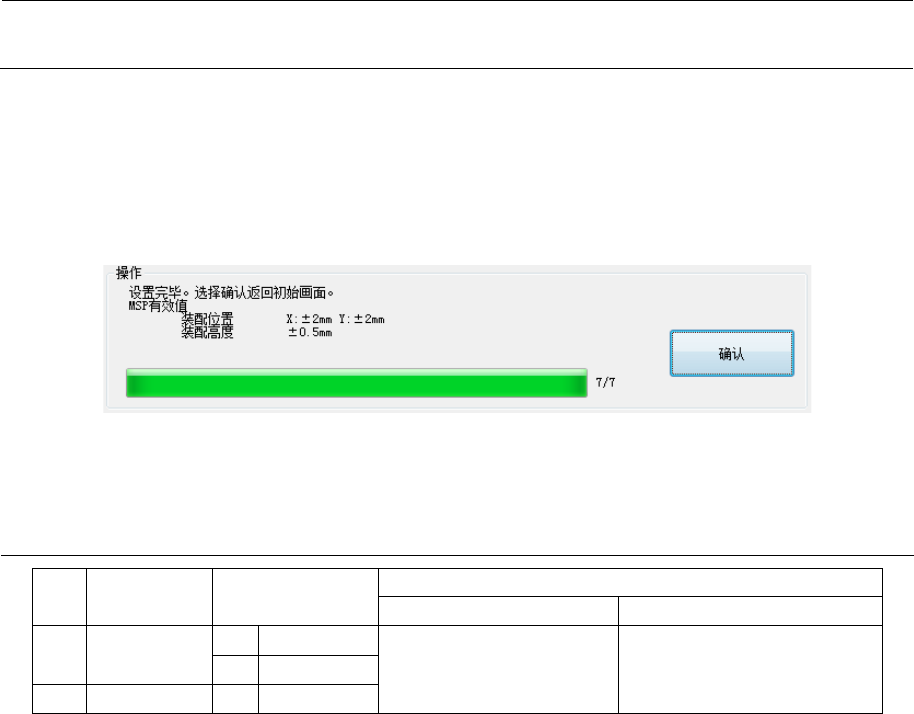

＜操作・7/7＞
所有的计测结束后，会显示以下的对话框。
按下“确认”后，返回初始设置画面。
5-4-4 MSP 容许值
No.
项目 MSP容许值
MSP
值不良时
出现的问题
调整（检测）项目
1
装配位置
X
±
2mm
吸取高度示教不良
装配位置精度
Y
±
2mm
2
装配高度
Z
±
0.5mm
MS
参数
5-13
5-5 真空校准
5-5-1 功能
对出厂前在工厂内取得MS参数的真空值，与以真空校准取得的当前的装置值作比较，进行故障
解析。
以MS参数取得真空值的操作一般仅在工厂内进行，不必重新取得。
5-5-2 使用模具
本项目中不使用模具。
5-5-3 操作

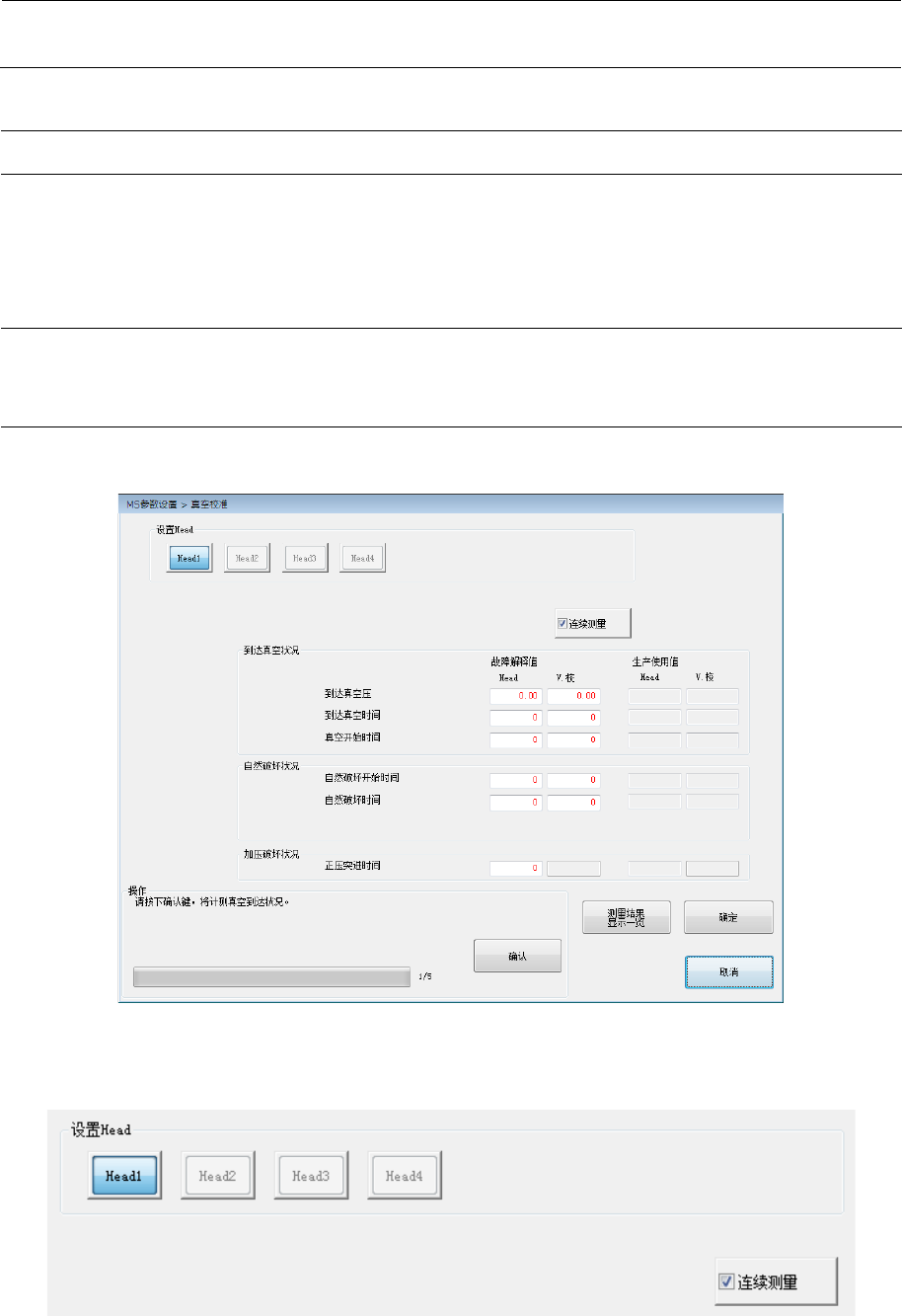

从菜单中选择“贴片头参数”－“真空校准”后，会显示以下对话框。
选择要测量的Head。若要連续测量，请对要进行测量的Head装置旁边的连续测量按钮予以钩
选。
