MS
参数
5-16
5-6 T 轴转动停止偏移量
5-6-1 功能
取得卡盘吸嘴的转动停止位置。
JM-50为了防止吸嘴意外旋转，Z滑动轴上设有转动停止，转动停止的销方向与Z滑动轴的位置
因Z轴的安装情况而有所不同。
T轴转动停止偏移量，由Z滑动轴槽的位置为θ轴的多少度来取得。
※ 更换吸嘴时询问是否有供料器，只要有一次选择无供料器，则在发生错误之前，不显示是
否有供料器的询问信息。
※ 偶数贴片头以奇数贴片头为基准，取得各贴片头的偏移量。未取得基准贴片头的偏移量，
则无法取得正确的偏移量。请确保取得了正确的基准偏移量。
※ 在连续取得时，自动按照 L1 贴片头→L2 贴片头→L3 贴片头→L4 贴片头的顺序取得。
5-6-2 使用模具
• 用于模具吸嘴 卡盘吸嘴 (40137943)
5-6-3 操作
从菜单中选择“贴片头参数”－“T轴转动停止偏移量”后，会显示以下对话框。
MS
参数
5-17

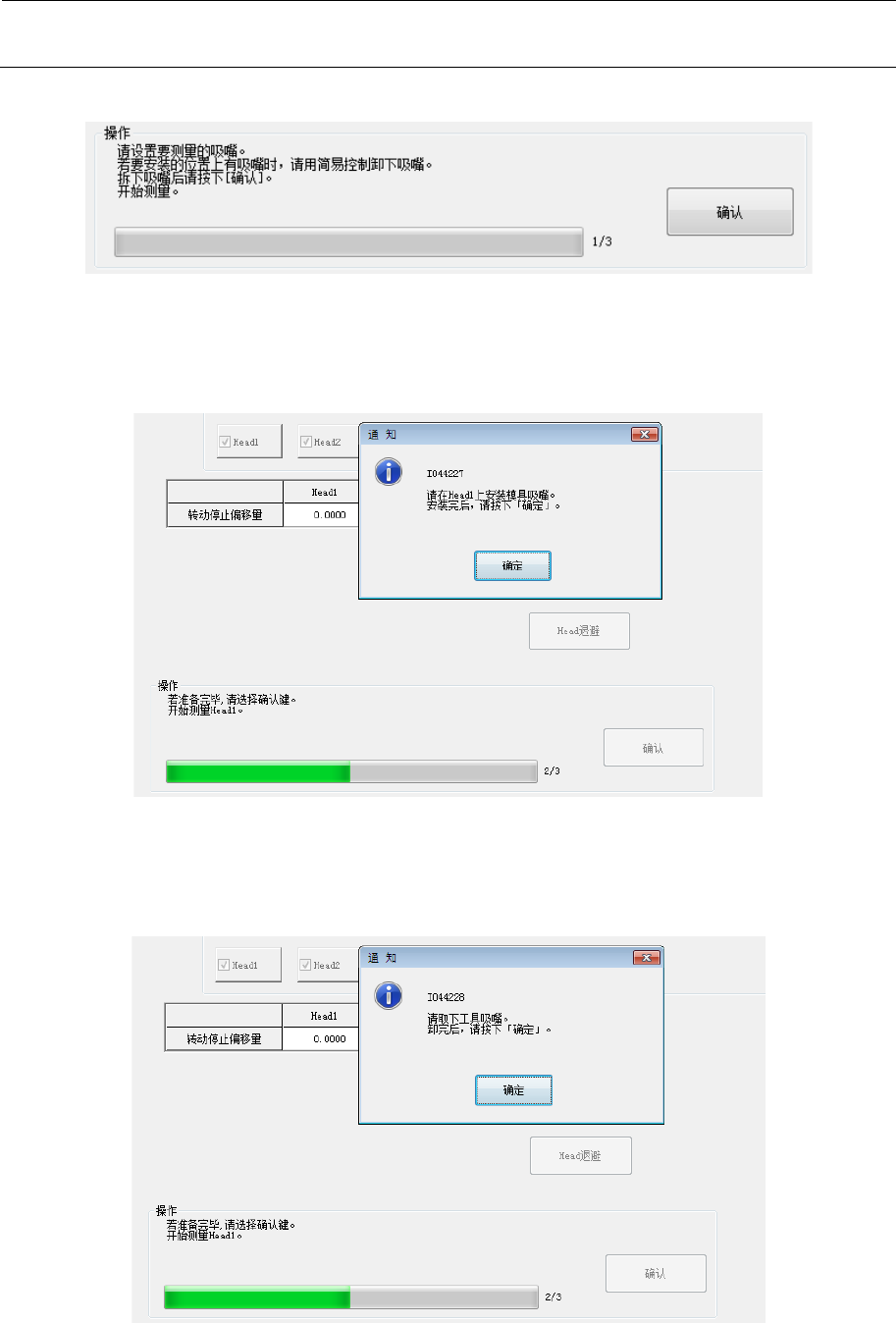

＜操作・1/3＞
请选择要测定的贴片头。
如果测定贴片头上安装了吸嘴，请取下吸嘴。
按下确认，执行测定贴片头的θ轴原点复位。
＜操作・2/3＞
请根据指示，将模具吸嘴安装在测定贴片头上。
按下“OK”，在测量了激光测定高度后，根据测量结果通过激光来测量角度偏移量。
测定结束后，显示以下的对话信息。
请从测定贴片头上取下模具吸嘴，并选择“OK”。
按下“OK”按钮，则转移至测量下一个贴片头。
完成准备后，请按下确认。
按照选择次数，重复执行同样操作。
MS
参数
5-18
＜操作・2/3＞

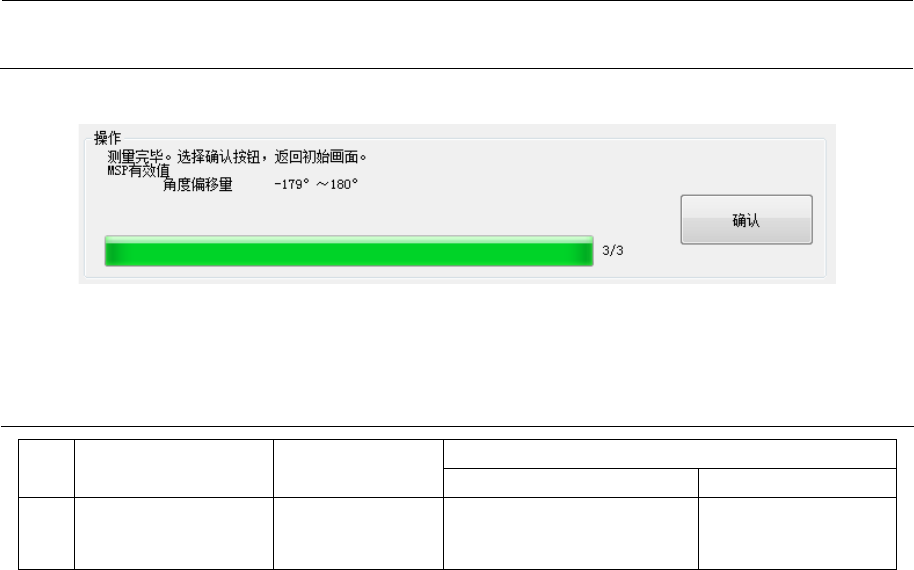

完成全部测量之后，显示上述对话框。
按下确认，则返回初期设置画面。
5-6-4 MSP 容许值
No.
项目 MSP容许值
MSP
值不良时
出现的问题
调整（检测）项目
1
转动停止偏移量
-179
°～
180
°
不能安装卡盘吸嘴
卡盘吸嘴破损
确认卡盘吸嘴的安
装及更换
