6-2-3 操作

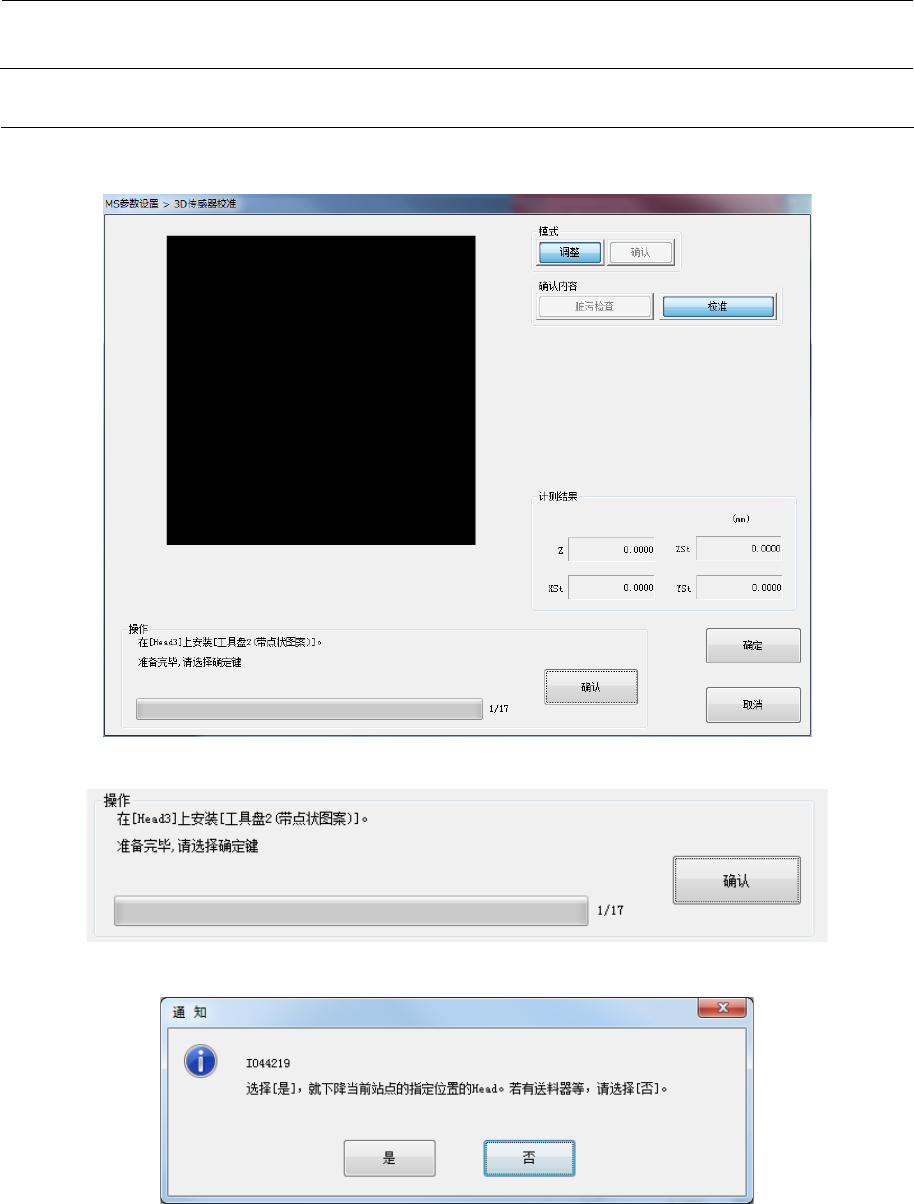

从菜单中选择“3D传感器参数”－“3D传感器校准”后，会显示3D传感器校准的对话框。
＜操作・1/17＞
请按照指示将吸嘴安裝到贴裝头上。如ATC已分配有508吸嘴时，能够自动安裝。
安裝吸嘴后，贴裝头会下降到吸嘴更换高度，故请吸取工具盘。
此时，要使印刷面在下，尽量对贴裝头成平行，并且请尽量吸取中心部位。
MS
参数
6-5

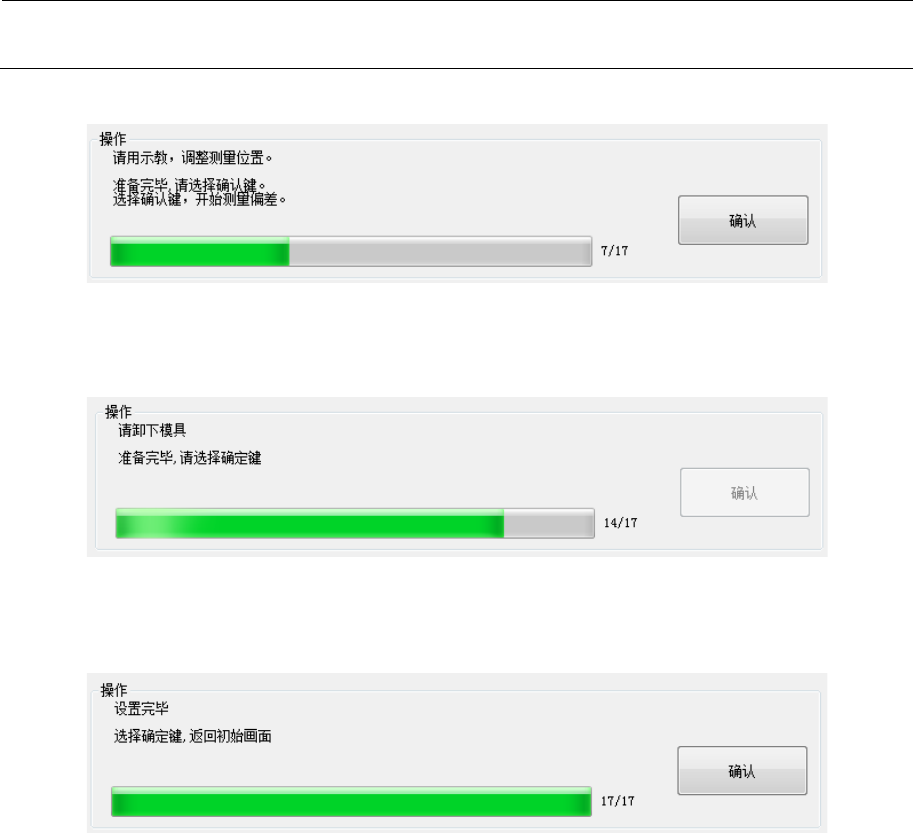

＜操作・7/17＞
按下确认按鈕，执行3D传感器的校准。
只要不发生错误，将自动执行到卸下工具。
＜操作・14/17＞
测定完成后，贴裝头会移动，故请按照指示卸下工具。
工具卸下完成后，执行校准结果的写入、3D传感器的重新启动。
＜操作・17/17＞
设定结束。选择“确认”，即返还初始画面。
MS
参数
6-6
6-2-4 MSP 容许值
3D传感器的校准以校准成功作为判断基准，所以没有允许值。

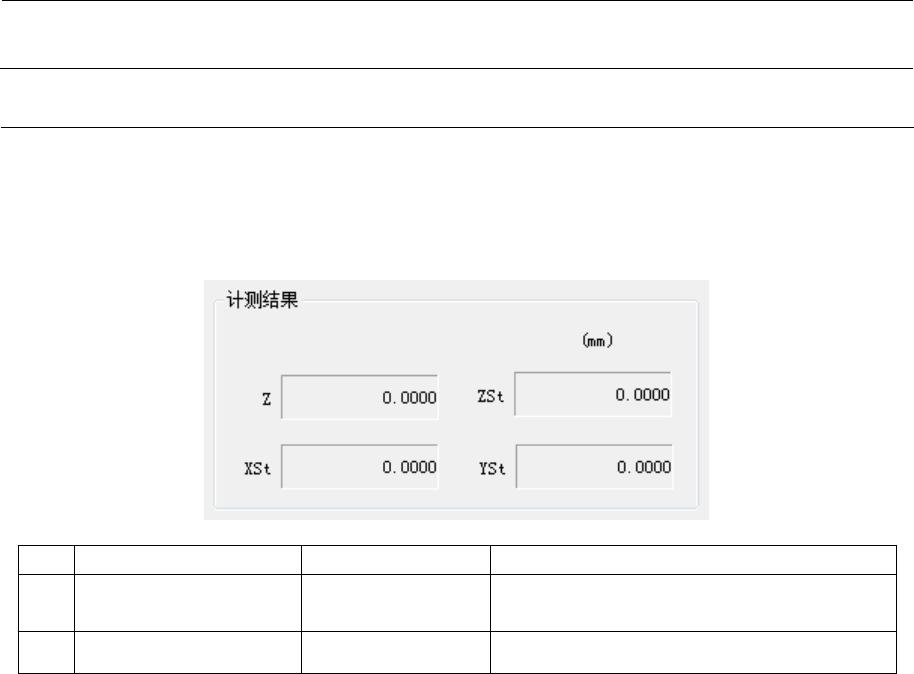

但校准后为了执行检验计算结果的动作，将进行5级高度、4处XY位置共20次的测定。此时，将
算出高度、高度标准偏差、XY标准偏差，当这些值不满足以下条件时则作为错误。
这里出错时也作为校准失敗，故请除去灰尘等并再次执行校准。
No.
项目
容许范围
备注
1
高度
(Z)
高度标准偏差
(ZSt)
±
0.1mm
※高度
(Z)
返回的是测定高度，故其差分超
过允许范围时作为错误
2
XY
标准偏差
(XSt,YSt)
±
0.01mm
