MS
参数
6-5
＜操作・7/17＞
按下确认按鈕，执行3D传感器的校准。
只要不发生错误，将自动执行到卸下工具。
＜操作・14/17＞
测定完成后，贴裝头会移动，故请按照指示卸下工具。
工具卸下完成后，执行校准结果的写入、3D传感器的重新启动。
＜操作・17/17＞
设定结束。选择“确认”，即返还初始画面。
MS
参数
6-6
6-2-4 MSP 容许值
3D传感器的校准以校准成功作为判断基准，所以没有允许值。
但校准后为了执行检验计算结果的动作，将进行5级高度、4处XY位置共20次的测定。此时，将
算出高度、高度标准偏差、XY标准偏差，当这些值不满足以下条件时则作为错误。
这里出错时也作为校准失敗，故请除去灰尘等并再次执行校准。
No.
项目
容许范围
备注
1
高度
(Z)
高度标准偏差
(ZSt)
±
0.1mm
※高度
(Z)
返回的是测定高度，故其差分超
过允许范围时作为错误
2
XY
标准偏差
(XSt,YSt)
±
0.01mm
MS
参数
6-7

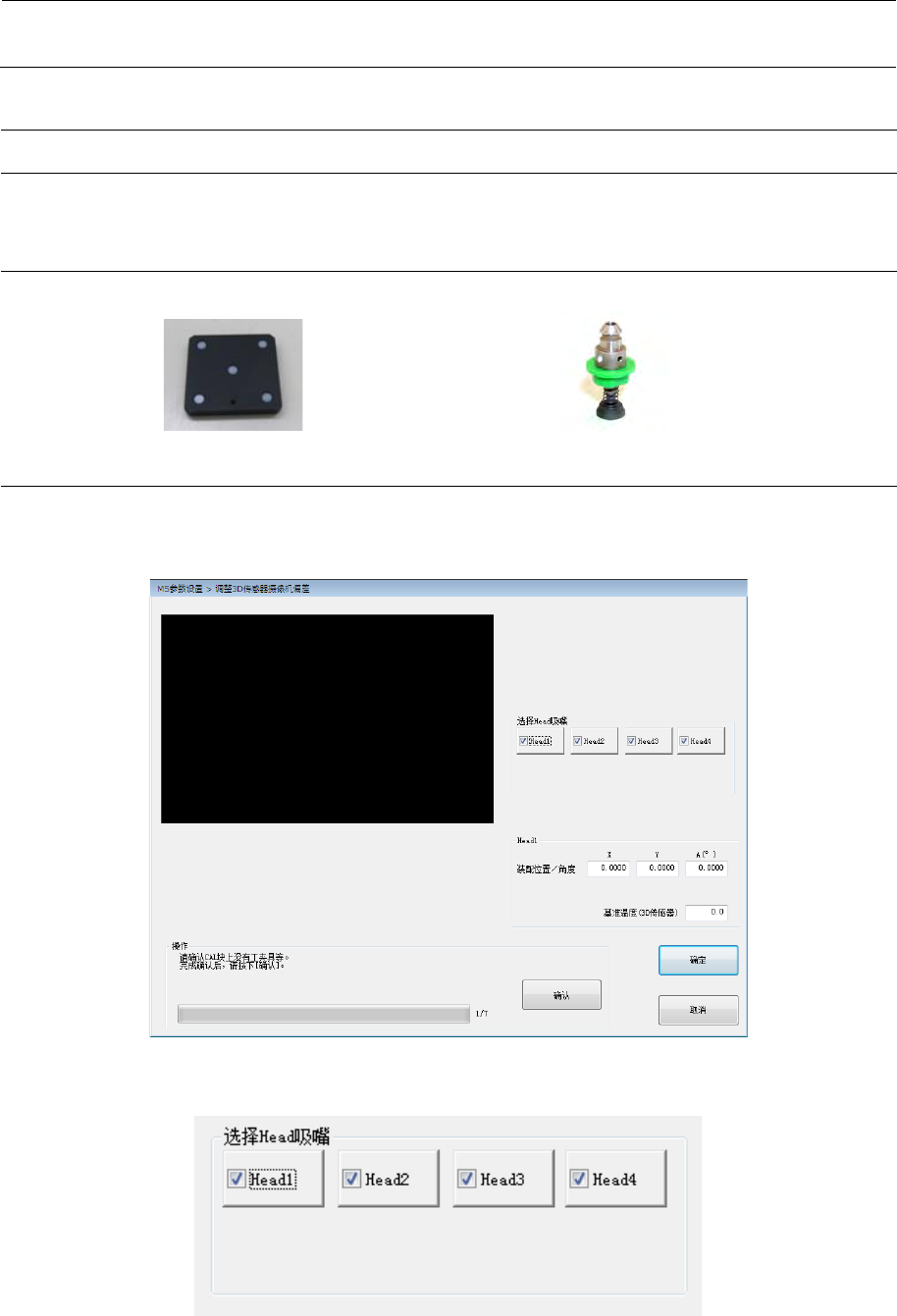

6-3 3D 传感器摄像机偏差
6-3-1 功能
取得3D传感器坐标值以及装配角度(对X、Y轴的倾斜)。
6-3-2 使用模具
• 校准片 3D（40214212） • 508 吸嘴（40001346）
6-3-3 操作
从菜单中选择“3D传感器参数”－“调整3D传感器摄像机偏差”后，会显示以下所示的设置3D
传感器摄像机偏差的对话框。
从“选择Head吸嘴”项目，决定调整的贴片头吸嘴。
