MS 参数 7-1 单元参数 7-1 VAC-CAL 偏移量（真空校准 偏移量） 7-1-1 功能 进行 VA C - CAL （真空校准 ）装配位置的设 置。 7-1-2 使用模具 本项目中不使用 模具。 7-1-3 操作 从菜单中选择“ 单元参数 ”－“真空 - 校准 偏移量”后，会 显示以下 对话框。
MS
参数
6-8
＜操作・1/7＞

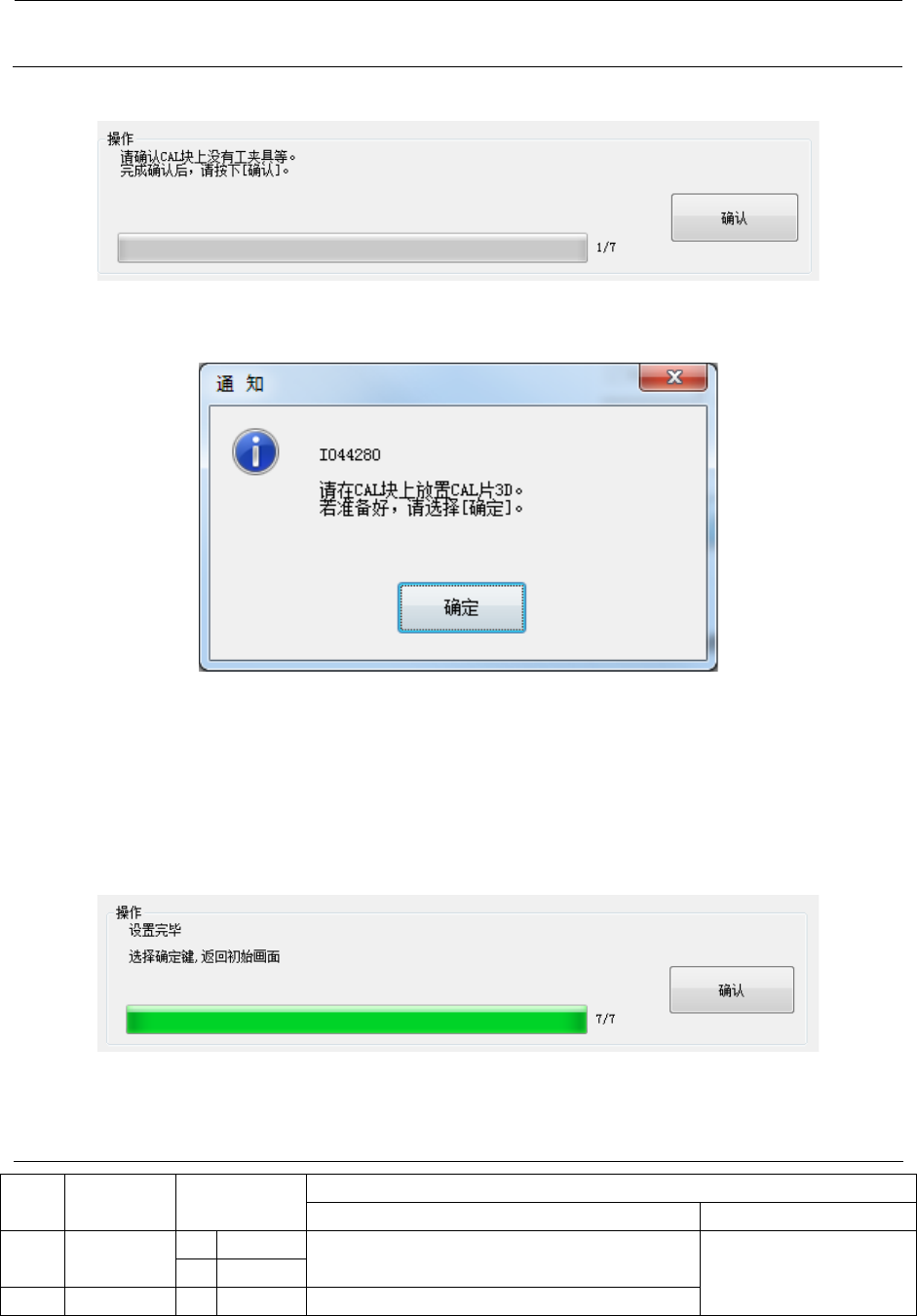

请确认校准块上无物体，完成准备后选择确认。
选择确认后，会识别CAL标记，然后以选中的小编号贴裝头自动安裝508号吸嘴。
贴裝头将自动退避，请把校准片3D放在校准块上。置放时要对好校准块上的标记。
＜操作・5/7＞
移动到3D传感器识别位置后，测定偏移量。
计测结束后，机器会根据识别结果算出装配位置、装配角度并进行更新。
如还选择了其他贴裝头时，自动进行下一贴裝头的测量。
＜操作・7/7＞
设定结束。选择“确认”，即返还初始画面。
6-3-4 MSP 容许值
No.
项目 MSP容许值
MSP
值不良时
出现的问题
调整项目
1
装配位置
X
±
3mm
发生图像识别错误
(被识别元件未收入识别范围)
调整
3D
传感器装置的
装配位置
Y
±
3mm
2
装配角度
A
±
0.5
°
图像识别贴片精度不良
MS
参数
7-1
单元参数
7-1 VAC-CAL 偏移量（真空校准偏移量）
7-1-1 功能
进行VAC-CAL（真空校准）装配位置的设置。
7-1-2 使用模具
本项目中不使用模具。
7-1-3 操作

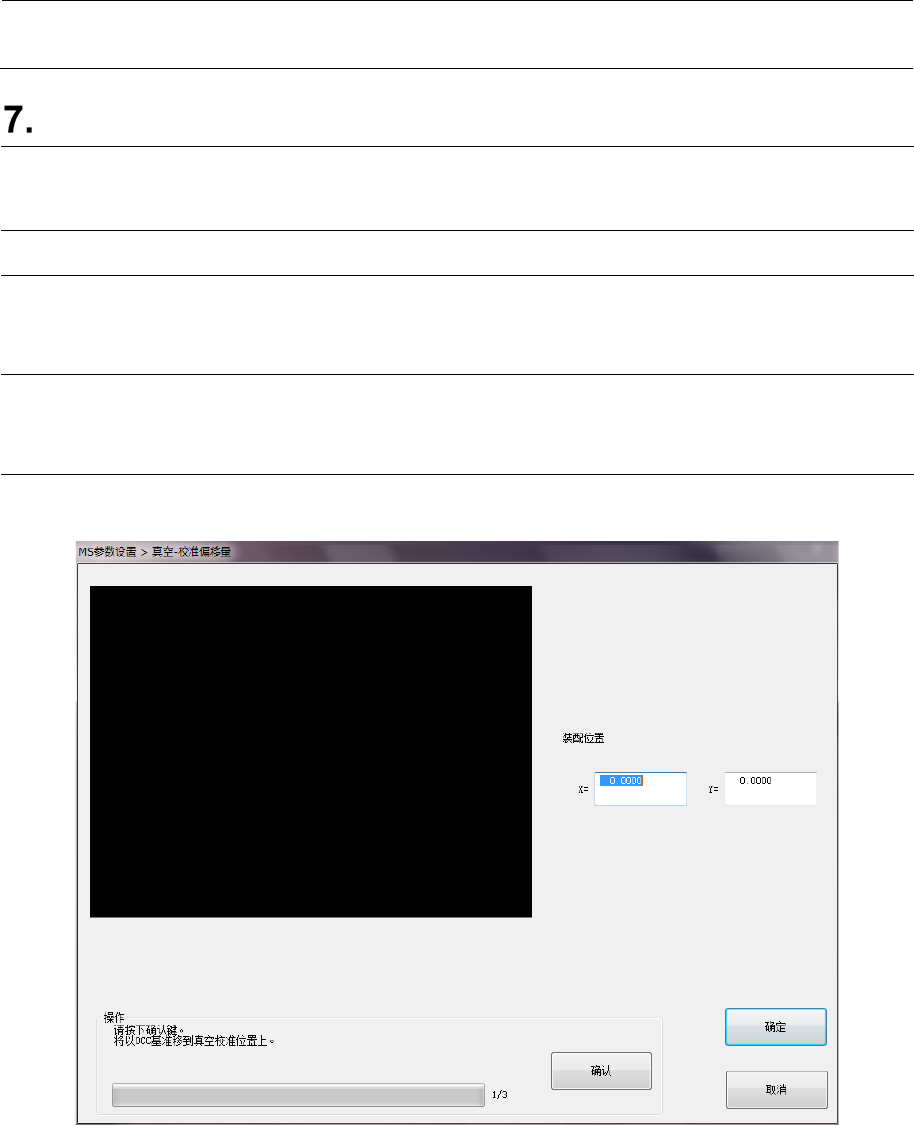

从菜单中选择“单元参数”－“真空-校准偏移量”后，会显示以下对话框。
MS
参数
7-2
＜操作・1/3＞
选择要调整的设备后，按下“操作”框内的“确认”按钮。
“确认”按钮被按下后，OCC向真空校准位置移动。
＜操作・2/3＞
利用示教设定真空校准的位置，按下“确认”按钮后，真空校准的位置被更新。
＜操作・3/3＞
调整结束后，将显示上述操作内容。选择“确认”，即返还初始画面。
