MS
参数
7-10

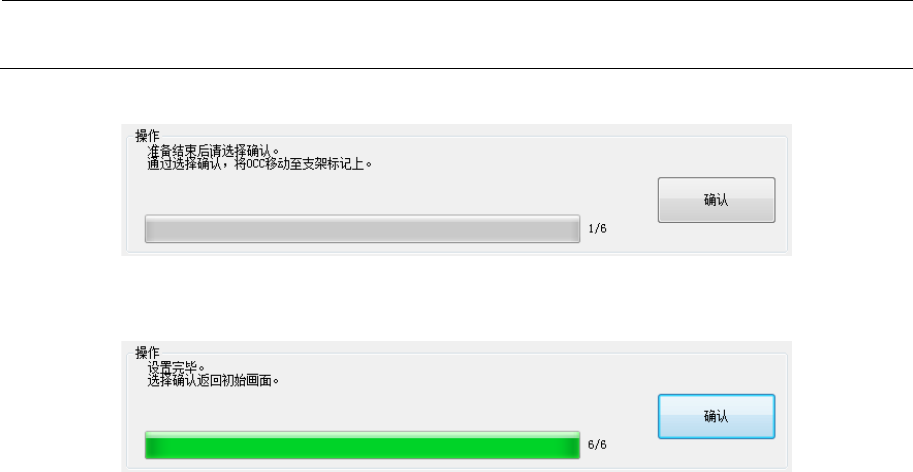

＜操作・1/6＞
准备好后，请按“确认”按钮。以OCC基准移动到台架标记上，识别标记。
＜操作・6/6＞
如选择“确认”，返回初始画面。
MS
参数
7-11
7-6 传送轨道偏移量
7-6-1 功能
取得基准轨道的偏移量。
并且当设定了AWC选购项时，为了AWC能正确动作，应调整以下项目。
No.
项目
设置的内容
1
幅宽调整偏移量
AWC
移动时的多余幅宽
2
基准轨道偏移量
通过示教取得基准轨道的坐标
3
幅宽调整标记偏移量
取得
AWC
原点复位时的识别标记偏移量
(
仅
AWC
时
)
7-6-2 使用模具
本项目中不使用模具。
7-6-3 操作
从菜单中选择“单元参数”－“传送轨道偏移量”后，会显示以下对话框。
MS
参数
7-12

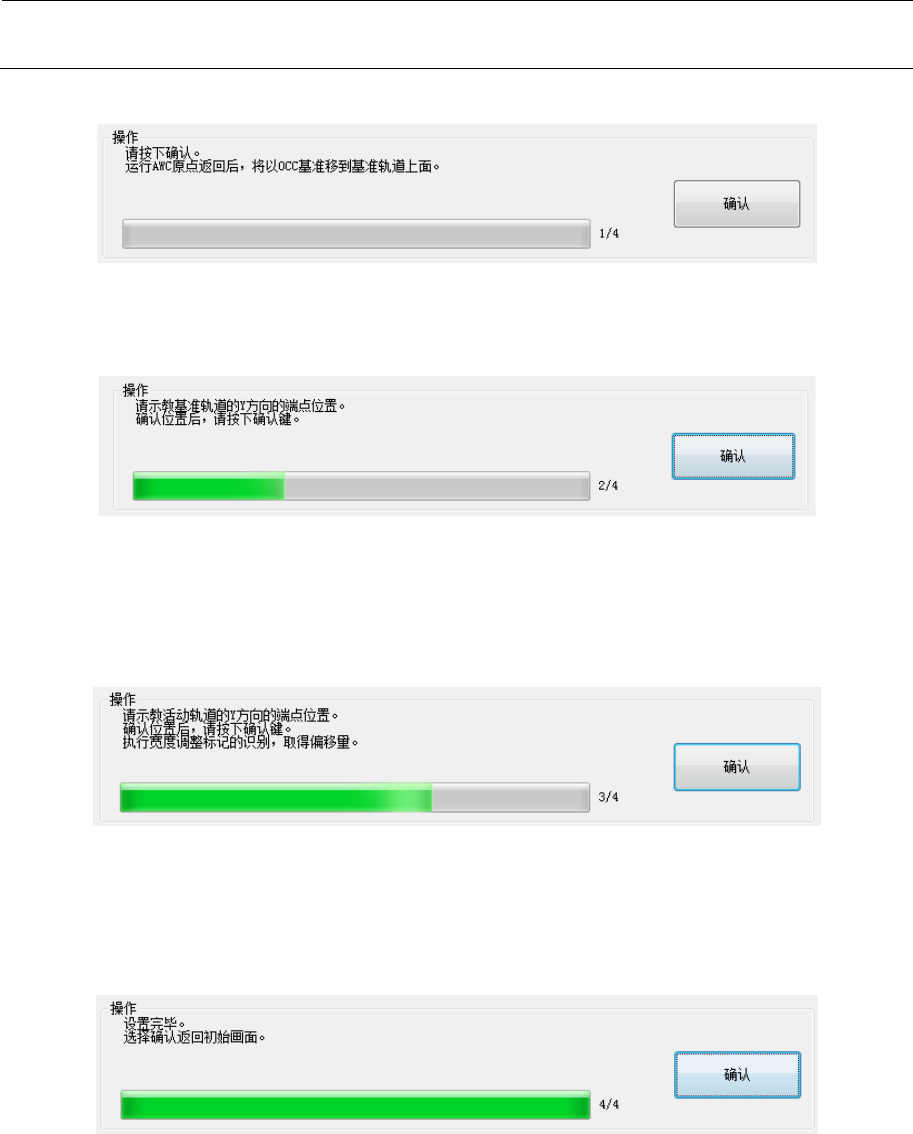

＜操作・1/4＞
请选择“操作”框内的“确认”按钮。
“确认”按钮被按下，则AWC原点返回完成后OCC将移动到基准轨道上。
＜操作・2/4＞
请利用示教决定基准轨道内侧的Y坐标。
示教结束后，请按下“确认”按钮。
AWC选购项为有效时，在按下“确认”按钮后，OCC移动至可动轨道上。
AWC选购项为无效时，跳转至操作4/4。
＜操作・3/4＞
与基准轨道同样，请通过示教决定可动轨道内侧的Y坐标。
示教结束后按下“确认”按钮，则执行幅宽调整标记的识别。识别成功时，计算出偏移量
进行更新。
标记识别失败时，请对标记位置进行示教。示教结束后，再次执行标记识别。
＜操作・4/4＞
设置结束了。按“确认”按钮即返回初始画面。
