MS
参数
7-17
确认已经向所选择的SLOT编号分配了参数。
分配了全部编号后按下 [确定] 按钮，确定进行设置。
MS
参数
7-18
※ 设置工具参数时的注意点
① 在分配给 SLOT 的工具编号重复时
因为在工具单元内没有安装相同工具，所以在设置检查时会报错。
在分配了错误编号时按下 [复位] 按钮。
② 使用标准工具以外的工具时
使用工具编号1～8标准工具以外工具时，在打开工具数据一览前，请在
” D:\JUKI\Data\CRCTJIG”中追加工具INI文件。
在此状态下，打开工具数据一览将显示追加的工具编号，可以进行选择。
③ 使用引脚间距在 15mm 以上的工具时
引脚间距在15mm以上的工具，将使用2个工具的区域。
因此，不能设置以下的SLOT编号。
MS
参数
7-19
7-9 引脚矫正工具位置偏移量
7-9-1 功能
对安装在引脚矫正工具单元的工具执行位置偏移。
7-9-2 使用模具
本项目中不使用模具。
7-9-3 操作

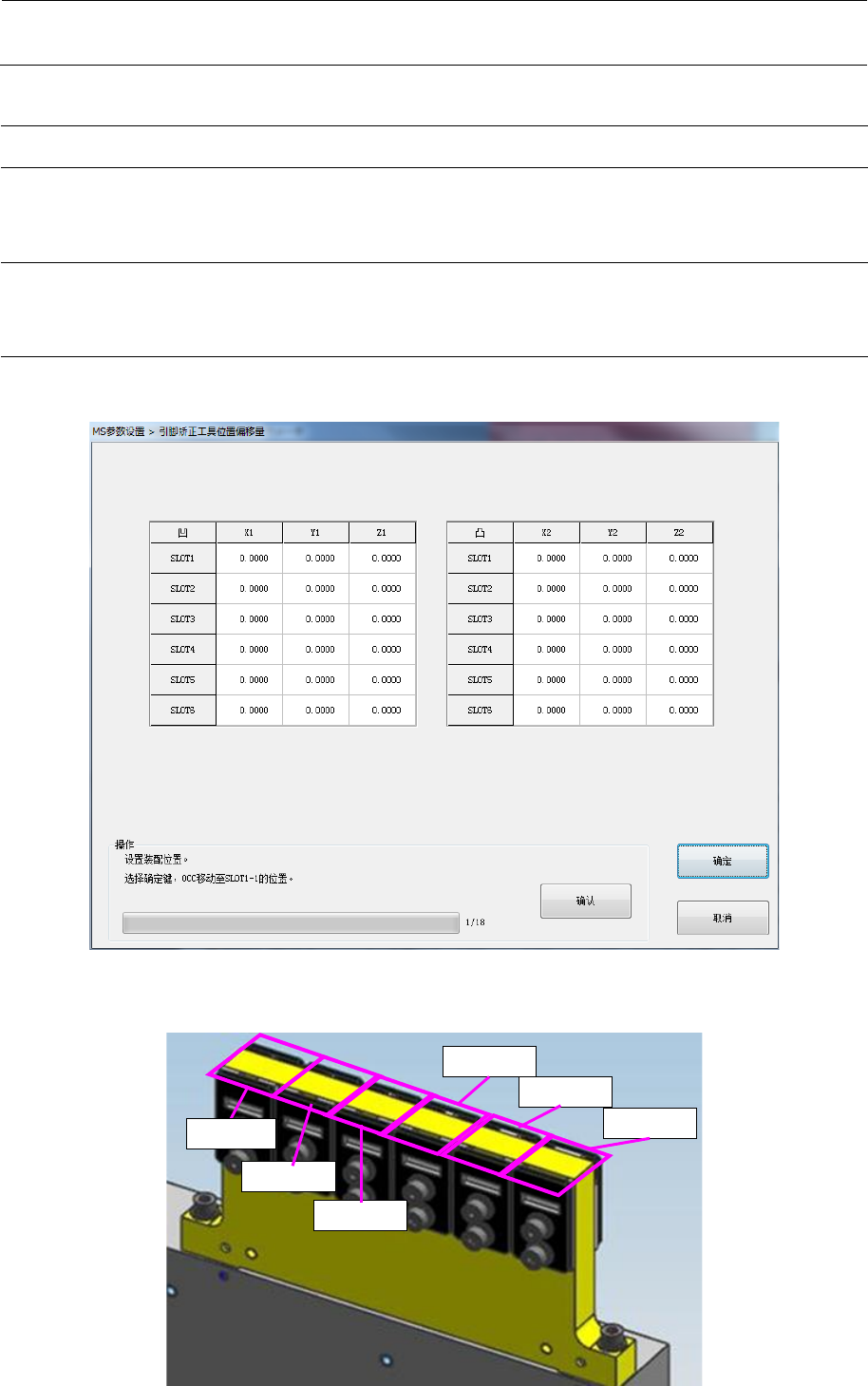

选择“单元参数”－“引脚矫正工具参数”－“位置偏移量”后，会显示以下引脚矫正工具位置
偏移量的对话框。
如下图所示工具SLOT的编号按照夹具单元从左开始的顺序进行分配。
同时，按照规格在工具单元的前侧安装凹型工具，后侧安装凸型工具。
在此，凹型夹具标为「1」，凸型夹具标为「2」。
SLOT2
SLOT3
SLOT4
SLOT5
SLOT6
SLOT1
