MS 参数 8-1 贴片参数 8-1 元件计测速度 8-1-1 功能 当 LNC120 的旋转速度不 一样时，对发 生的角度偏移 进行校正。 将激光测量中产 生的对低 速的偏离量作为 偏移量算出。 8-1-2 使用模具 • 3.7 DUM MY W AF ER （ 40035043 ） ( 裸芯片 ) • 506 吸嘴（ 40001344 ） 8-1-3 操作 从菜单中选择“ 贴片参数 ”－“元件计测 速度”后，会显 示如下对话框 。
MS
参数
7-21

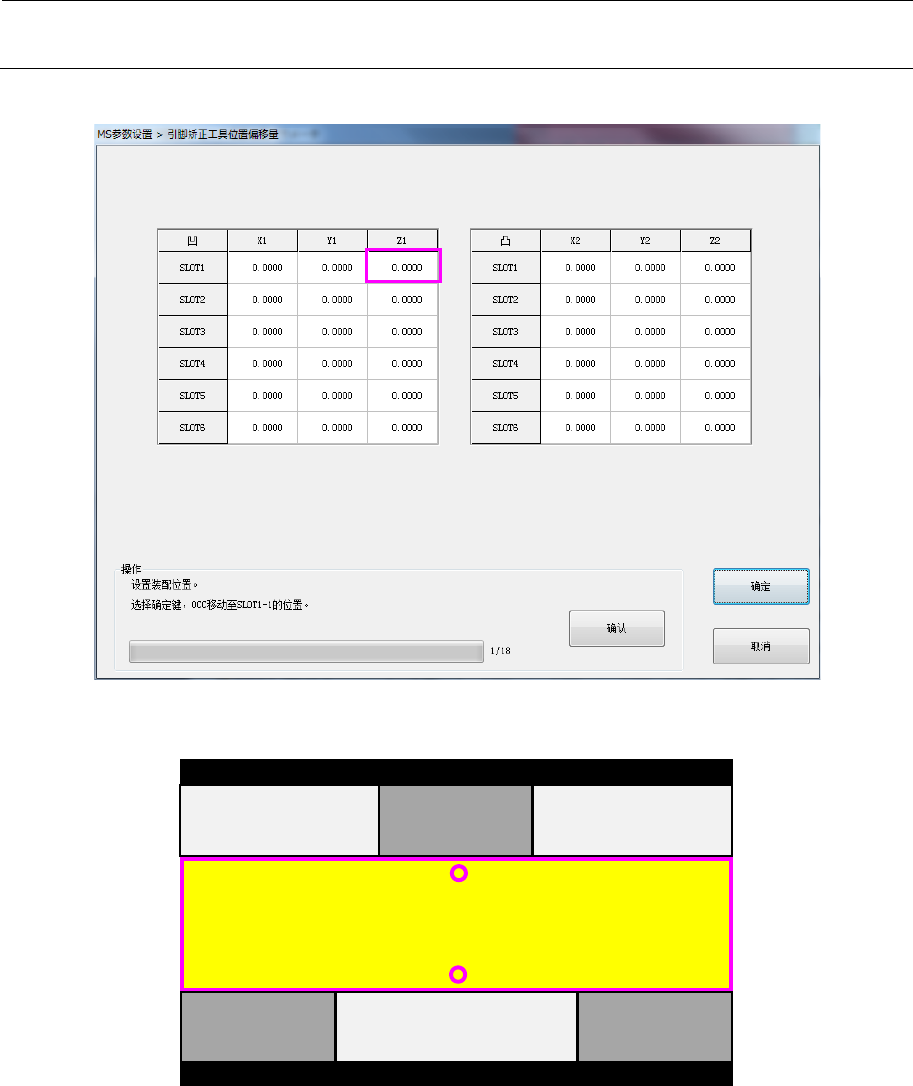

执行Z方向位置偏移时，在选择了工具Z的状态下，按下示教按钮。
执行XY方向偏移时，HMS将移动至下图的位置，所以请测定高度。
凸型
凹型
MS
参数
8-1
贴片参数

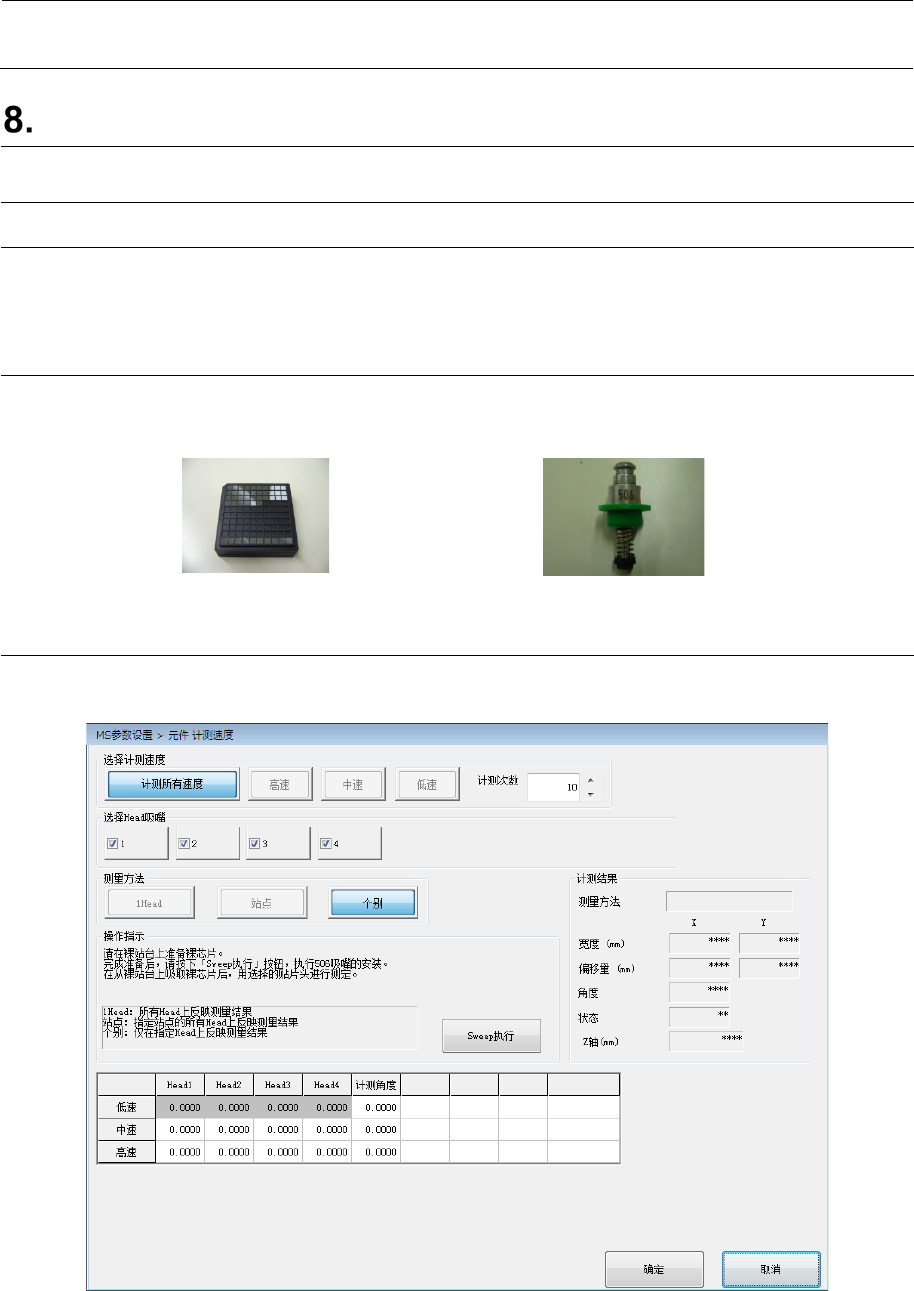

8-1 元件计测速度
8-1-1 功能
当LNC120的旋转速度不一样时，对发生的角度偏移进行校正。
将激光测量中产生的对低速的偏离量作为偏移量算出。
8-1-2 使用模具
• 3.7 DUMMY WAFER
（
40035043
）
(
裸芯片
)
• 506
吸嘴（
40001344
）
8-1-3 操作
从菜单中选择“贴片参数”－“元件计测速度”后，会显示如下对话框。
MS
参数
8-2
① 通过选择贴片头吸嘴，选择要测定的贴片头。
② 在裸芯片平台上放置裸芯片。
③ 按下“执行清理”按钮，将贴片头移动至吸嘴安装位置，根据画面上显示的指示将 506 吸
嘴手动安装在指定贴片头上。
④ “选择计测速度”被设为“计测所有速度”时，从“低速”到“高速”均进行激光测量，逐
一算出相对于低速之测量结果的偏移量。
※ “选择计测速度”被设为“选择速度计测”时，以被指定的速度开始测量。
※ 如果“低速”尚未测量好，则不能进行“低速”之外的选择。
⑤ 选择测量速度时选择的速度的全部测定好以后，根据“测量方式”的指定进行偏移量的反
映。
个别：仅将测量结果反映到指定Head。
