Facendo clic su questo pulsante si apre la funzione help. Misuratore di ossigeno residuo, 1° punto di misurazione. Facendo clic su questo pulsante si apre la finestra di dialogo di input [N2/O2]. Nell'area inferiore…

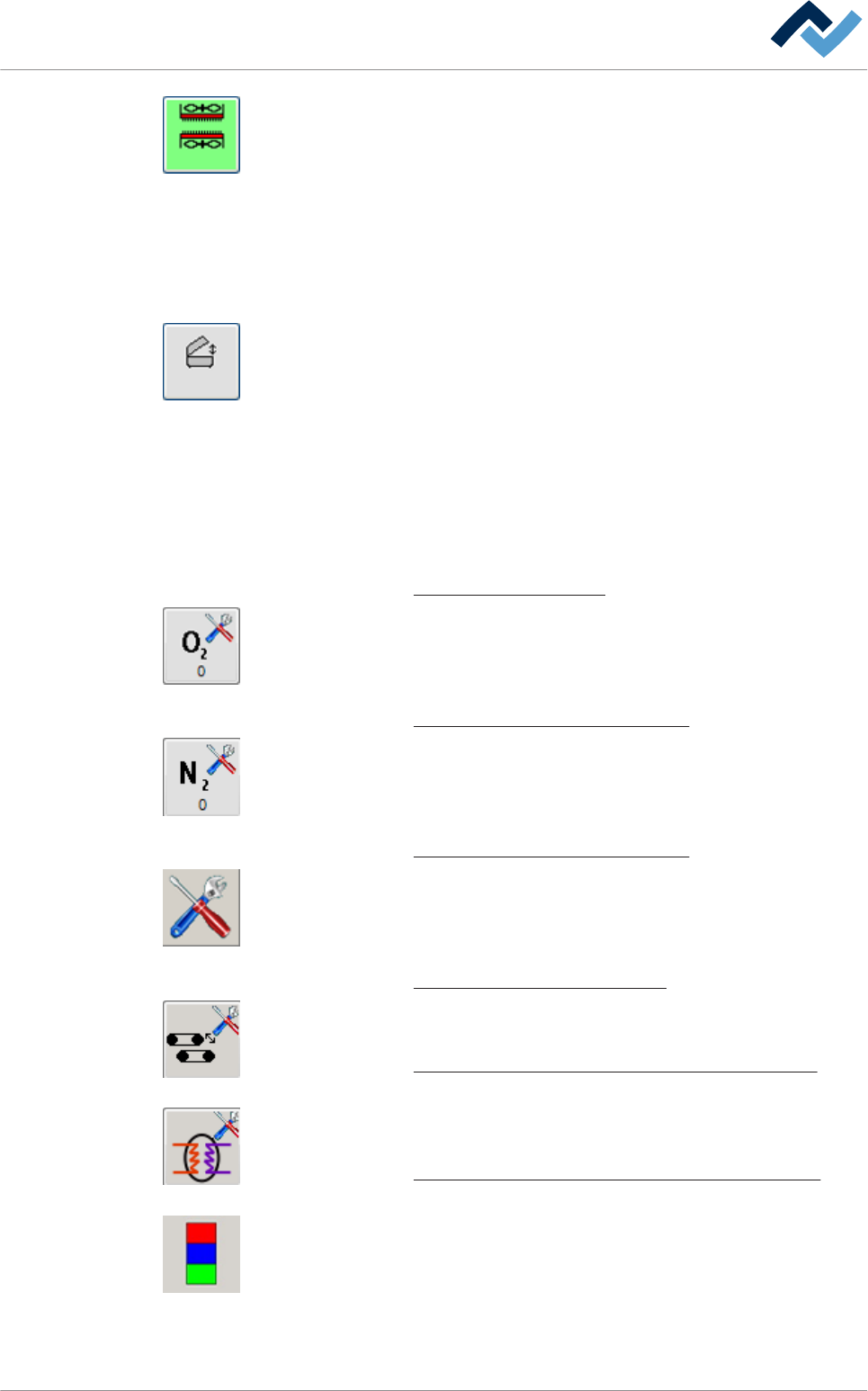

Accendere tutte le zone di convezione. Facendo clic si accendono insieme tutte le
zone di convezione della macchina. Prima compare una richiesta di conferma.
▪ Grigio: tutte le zone di convezione sono spente
▪ Giallo: le zone di convezione al momento sono attive (fase di avvio)
▪ Verde: tutte le zone di convezione sono accese
▪ Rosso: c'è un difetto.
Altre funzioni
Aprire la cappa. Facendo clic sul pulsante si avvia l'apertura della cappa. In questa
fase il pulsante è giallo. Premendo poi i tasti di comando sul terminale è possibile
sollevare e abbassare la cappa.
▪ Grigio: il funzionamento della cappa è disinserito
▪ Giallo: è in corso l'apertura della cappa. Premendo poi i tasti di comando sul
terminale è possibile sollevare e abbassare la cappa.
▪ Giallo-arancio lampeggiante: la cappa si sta muovendo.
▪ Verde: (solo su Hotflow 2), la cappa si sta muovendo.
▪ Rosso: c'è un problema
Consultare il capitolo
Chiudere e aprire la cappa [} 77].
Facendo clic su questo pulsante si apre la finestra di dialogo di input [N2/O2]. Nel-
l'area inferiore del pulsante si può vedere il valore effettivo [Residual oxygen] Que-
sto pulsante può essere presente anche più volte nella barra degli strumenti infe-
riore, si apre comunque sempre la stessa finestra.
Consultare il capitolo
La finestra di dialogo di input [N2/O2] [} 180].
Facendo clic su questo pulsante si apre la finestra di dialogo di input [N2/O2]. Nel-
l'area inferiore del pulsante si può vedere il valore effettivo [Nitrogen] Questo pul-
sante può essere presente anche più volte nella barra degli strumenti inferiore, si
apre però sempre la stessa finestra.
Consultare il capitolo
La finestra di dialogo di input [N2/O2] [} 180].
Facendo clic su questo pulsante si apre la finestra di dialogo di input [General]. In
questa finestra si possono effettuare impostazioni generali, ad esempio opzioni di
visualizzazione personalizzata, impostazioni di standby, impostazioni di gestione
prodotto.
Consultare il capitolo
Modalità standby e modalità sleep [} 318].
[Conveyor width adjustment]: Apre la finestra di dialogo di input della regolazione
larghezza convogliatore.
Consultare il capitolo La finestra di dialogo di input [Larghezza convogliatore]
[} 278].
Facendo clic su questo pulsante si apre la finestra delle impostazioni [cooling sy-
stem].
Consultare il capitolo Finestra delle impostazioni [Sistema di raffreddamento]
[} 343].
Semaforo di segnalazione. Il pulsante viene visualizzato sopra la barra di stato in
ogni dialogo, salvo il dialogo [Messages]. Cliccandoci sopra si apre il dialogo [Mes-
sages]. Il pulsante lampeggia non appena perviene un messaggio.
Consultare il capitolo Il dialogo di input [Messaggi].
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 125 / 0
Facendo clic su questo pulsante si apre la funzione help.
Misuratore di ossigeno residuo, 1° punto di misurazione. Facendo clic su questo
pulsante si apre la finestra di dialogo di input [N2/O2]. Nell'area inferiore del pul-
sante si può vedere il tasso residuo di ossigeno nel 1° punto di misurazione.
Misuratore di ossigeno residuo, 2° punto di misurazione. Facendo clic su questo
pulsante si apre la finestra di dialogo di input [N2/O2]. Nell'area inferiore del pul-
sante si può vedere il tasso residuo di ossigeno nel 2° punto di misurazione.
Aprire la finestra di dialogo [EPC].
Consultare i capitoli Prima finestra di dialogo di input [EPC] [} 267] e Seconda fine-
stra di dialogo di input [EPC] [} 267].
A questo proposito vedere anche
2 Chiudere e aprire la cappa [} 77]
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 126 / 0
Barra dello stato
La barra dello stato si trova sul bordo inferiore della schermata:
Test_ErsaMaintenance mode
Fig. 33: La barra dello stato visualizza l'utente che ha attualmente effettuato l'accesso e la modalità operativa attuale della macchi-
na. Nella modalità automatica vengono inoltre visualizzati la libreria e il programma di saldatura attualmente attivo.
[User] Il nome dell'utente che ha attualmente effettuato l'accesso è visualizzato
nella barra dello stato, sul bordo inferiore a sinistra della schermata. Se un utente
ha effettuato l'accesso, il pulsante della barra degli strumenti superiore della
finestra di dialogo di avvio è visibile. È possibile fare clic su questo pulsante per ef-
fettuare il log off dell'utente. Se questo pulsante non è visibile ciò significa che nes-
sun utente ha effettuato il log in. Consultare il capitolo
La finestra di dialogo [Am-
ministrazione utenti] [} 129].
6.4.3
