Finestra di dialogo di input [Raffreddamento] In questa finestra di dialogo di input è possibile eseguire le impostazioni per la fun- zione [Fast profile change] (opzione). Ciò permette di raffreddare rapidamente la zona…
2. Fare clic sul campo di immissione e immettere la distanza per lo spegnimento
ritardato in [mm], es. 100 mm.
ð A questo punto il sistema di controllo agisce come segue:
ð Gli spazi vuoti e le distanze che misurano meno di 100 mm vengono igno-
rati.
ð In questo modo si garantisce che i circuiti stampati vengano rilevati come
unità complete anche quando presentano spazi vuoti. La distanza tra le
schede deve però essere maggiore del valore che è stato impostato nel
campo di input [conv. 1 off delay].

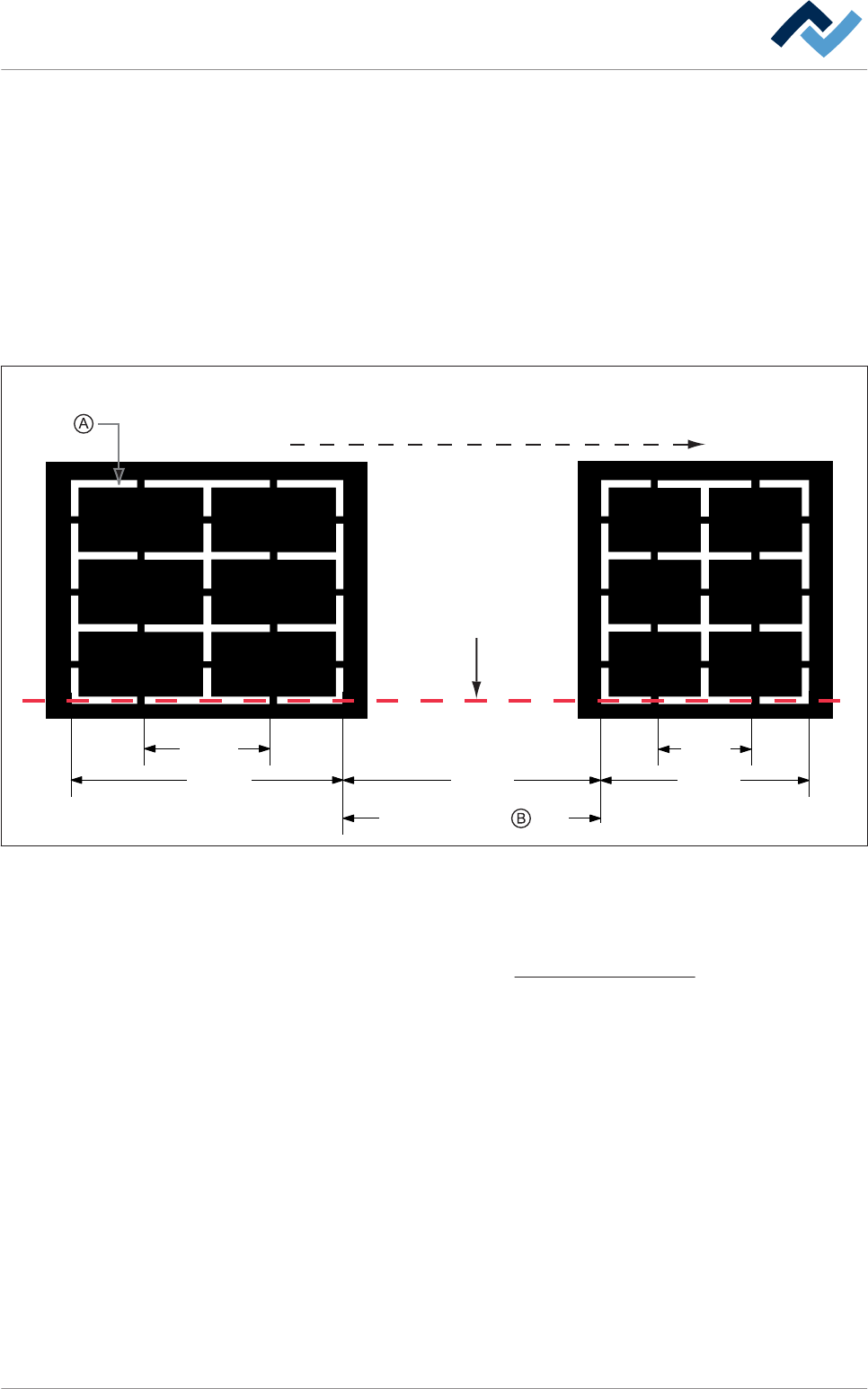

ð Osservare la seguente figura:
160
130
60
80
200
Senso di trasporto
Processo
di rilevamento
del sensore
Il valore nel campo [conv. 1 disattivazione]
corrisponde a 100 mm
scheggiatura,
vuoto,
Distanza
Fig. 54: Comportamento del rilevamento PCB in fase di impostazione [Spegnimento ritardato attivo].
Riquadro [Board Exit]
Se questo riquadro non viene visualizzato, occorre modificare un'impostazione. A
questo riguardo, leggere il capitolo Preimpostazioni generali [} 321].
Il principio su cui si basa il rilevamento PCB corrisponde a quello del riquadro Board
Infeed]. Nella maggioranza dei casi il convogliatore successivo si muove più veloce-
mente di quello della macchina. Di conseguenza va selezionata l'impostazione [Off
delay Active ]. Questa è l'impostazione raccomandata.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 185 / 0
Finestra di dialogo di input [Raffreddamento]
In questa finestra di dialogo di input è possibile eseguire le impostazioni per la fun-
zione [Fast profile change] (opzione). Ciò permette di raffreddare rapidamente la
zona di saldatura e, di conseguenza, di anticipare il cambio di un programma di sal-
datura.
ü Aprire la finestra di dialogo di input [Cooling]:
1. Nella barra degli strumenti superiore della finestra di dialogo [Parent] fare clic
sul pulsante
.

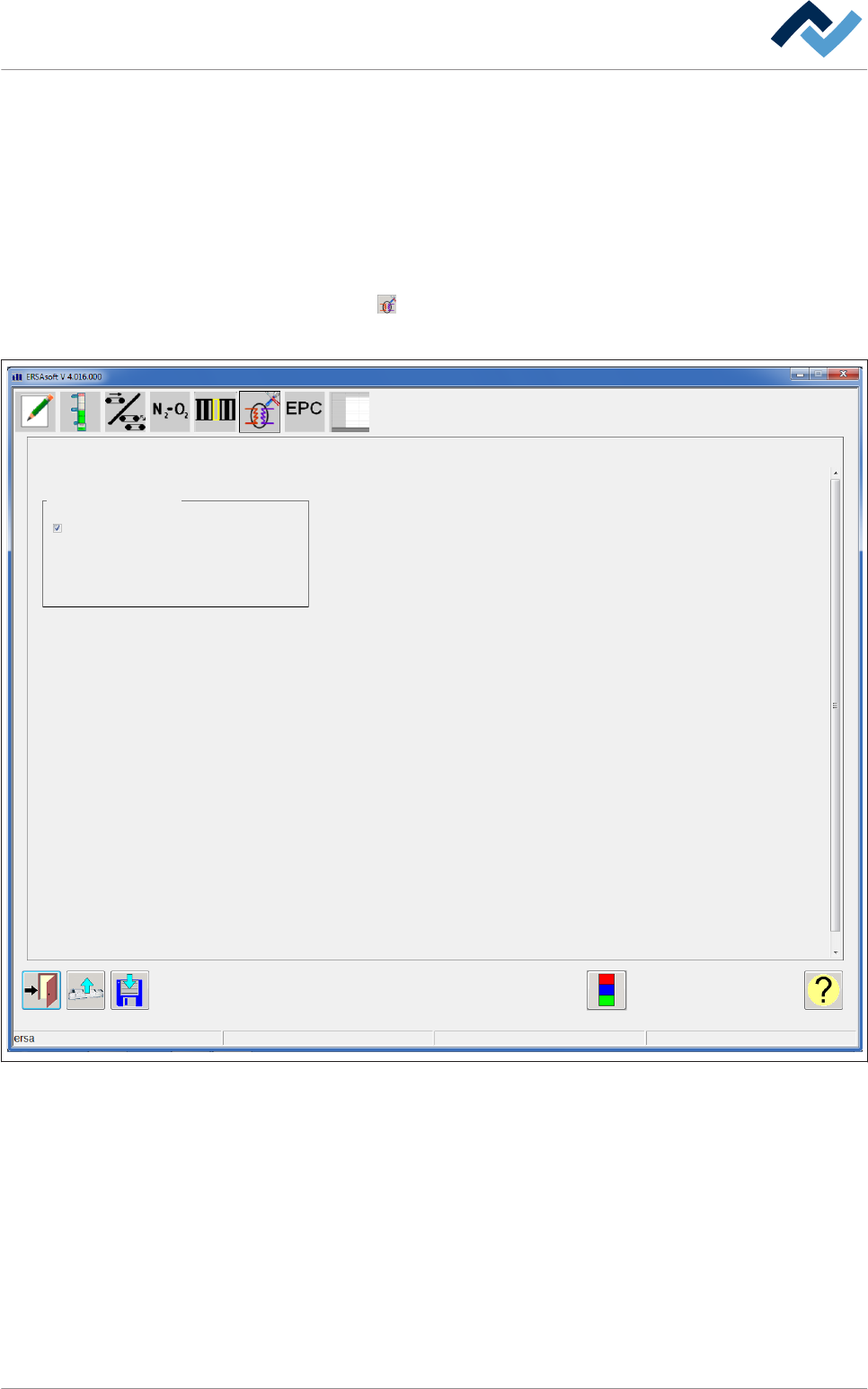

ð Si apre la finestra di dialogo di input [Cooling]:
Cooling
Fast profile change
Maintenance mode
Fig. 55: Finestra di dialogo di input [Raffreddamento]
Riquadro [Cooling]:
ü Attivare il cambio di profilo rapido:
1. Attivare il checkbox [Fast profile change].
ð La funzione a questo punto è attiva.
6.9.8
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 186 / 0
AVVERTENZA
Documenti integrativi
Consultare i documenti [112648] sul supporto dati [product_data_reflow ], che è
parte della dotazione di consegna.
