Barra degli strumenti inferiore La barra degli strumenti inferiore dispone dei seguenti pulsanti: [Frequency converter] Apre le finestre delle impostazioni dei convertitori di fre- quenza (optional). Passaggio da una zon…
Riquadri [Convection top] e [Convection cooling zone]
In questo riquadro si possono inserire i valori impostati per la Convection e attivare
la Convection delle zone. La schermata dipende dalla configurazione della macchi-
na. I valori inseriti si riferiscono sempre a un gruppo di zone. I singoli gruppi sono
contrassegnati con colori diversi nell'area superiore della finestra di dialogo, nel no-
stro esempio:
▪ [Convection TOP 1, Convection BOTTOM 1]: arancione, zone di preriscaldamen-
to.
▪ [Convection TOP 2, Convection BOTTOM 2]: rosso, zone di saldatura.
▪ [Convection cooling controlled, Convection cooling switched]: blu, zone di raf-
freddamento.
Si distinguono due varianti di controllo:
▪ Con controllo, il riquadro contiene allora un pulsante, un campo di input e un
campo di visualizzazione.
▪ Senza controllo, il riquadro contiene solo il pulsante per l'accensione e lo spe-
gnimento della convezione.
ü Per attivare la convezione controllata:
1. Inserire nel campo di input [Set value] un valore in [%].
ð Esempio: Se si inserisce il valore del 50%, i ventilatori della convezione fun-
zionano al 50 % della loro velocità massima.
2. Fare clic sul pulsante
.
ð Si accende la convezione. Nel campo di visualizzazione [Actual value] si può ri-
levare la velocità attuale dei ventilatori in [%] rispetto al valore massimo.
▪ Grigio: la convezione è spenta.
▪ Giallo: la convezione è attiva al momento (fase di avvio) o si trova nella fase di
ritardo di spegnimento.
▪ Verde: La convezione è accesa. La velocità attuale del ventilatore di convezione
è all'interno dell'intervallo di tolleranza.
▪ Rosso: c'è un difetto.
ü Per attivare la convezione non controllata:
1. Fare clic sul pulsante
.
ð Si accende la convezione.
▪ Grigio: la convezione è spenta.
▪ Giallo: la convezione è attiva al momento (fase di avvio) o si trova nella fase di
ritardo di spegnimento.
▪ Verde: La convezione è accesa.
ü Per rilevare lo stato del modulo:
1. Il messaggio di testo si trova a destra accanto al pulsante [Moduleinfo]
ð Questo messaggio viene visualizzato a fini di servizio e diagnostici ed è visibile
solo se nella finestra di dialogo di input [General settings]/[User administra-
tion] è stato attivato il checkbox [Extended view].
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 253 / 0
Barra degli strumenti inferiore
La barra degli strumenti inferiore dispone dei seguenti pulsanti:
[Frequency converter] Apre le finestre delle impostazioni dei convertitori di fre-
quenza (optional).
Passaggio da una zona all'altra. Il passaggio avviene direttamente nella finestra di
dialogo di input [Bottom zone].
Passaggio da una zona all'altra. Il passaggio avviene direttamente nella finestra di
dialogo di input [Top zone].
Impostazioni Apre la finestra delle impostazioni [Zones].
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 254 / 0
Finestra delle impostazioni [Zone superiori]
Questo messaggio viene visualizzato a fini di servizio e diagnostici ed è visibile solo
se nella finestra di dialogo di input [General settings]/[User administration] è stato
attivato il checkbox [Extended view].
AVVERTIMENTO
Pericolo di morte o di gravissime lesioni dovuto a macchina calda!
ü Durante il funzionamento, tutta la macchina è calda!
1. I lavori di manutenzione alla macchina calda devono essere eseguiti solamen-
te da personale qualificato e istruito appositamente per questi lavori!
2. Per sicurezza, lasciare raffreddare la macchina a temperature non pericolose.
In una zona vengono utilizzati termoelementi per la misurazione della temperatura
di zona. Con l'aiuto di questa finestra delle impostazioni è possibile calibrare i ter-
moelementi; è necessario un termometro campione tarato. Potete inoltre vedere
lo stato del rilevamento della temperatura.
ü Aprire la finestra di dialogo delle impostazioni [Top zones]:
1. Nella finestra di dialogo di input [Top zones] fare clic sul pulsante
.
2. Si apre la finestra di dialogo delle impostazioni [Top zones]:
Maintenance mode
Top zones Settings
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Temperature compensation
T(t)=(k/10000 + 1) * t + b
State
°C
°C
°C
°C
Monitoring of the blower aktive
Sensor position
Reference junction temperature
Proportional reinforcement heating
Reset time (I-rate) heating
Derivative time (D-rate) heating
Dynamic at switch of set value
Dynamic at switch of set value (heating)
Proportional reinforcement cooling
Reset time (I-rate) cooling
Derivative time (D-rate) cooling
Dynamic at switch of set value
Sensor broken
Actual value to high
Set value to high
Value frozen
Power value 100% - Value unchanged
Heating ratio
Cooling ratio
Current RPM of the blower
Tolerance till zone is ready (less set value tolerance)
%
%
Rpm
K
°C
k
b
mm
%/°C
s
s
s
s
%/°C
Cooling zone
Cooling zone
Cooling zone
Cooling zone
%
%
Heating ratio average
Cooling ratio average
Controlparameter
temperature set value
t
T(t)

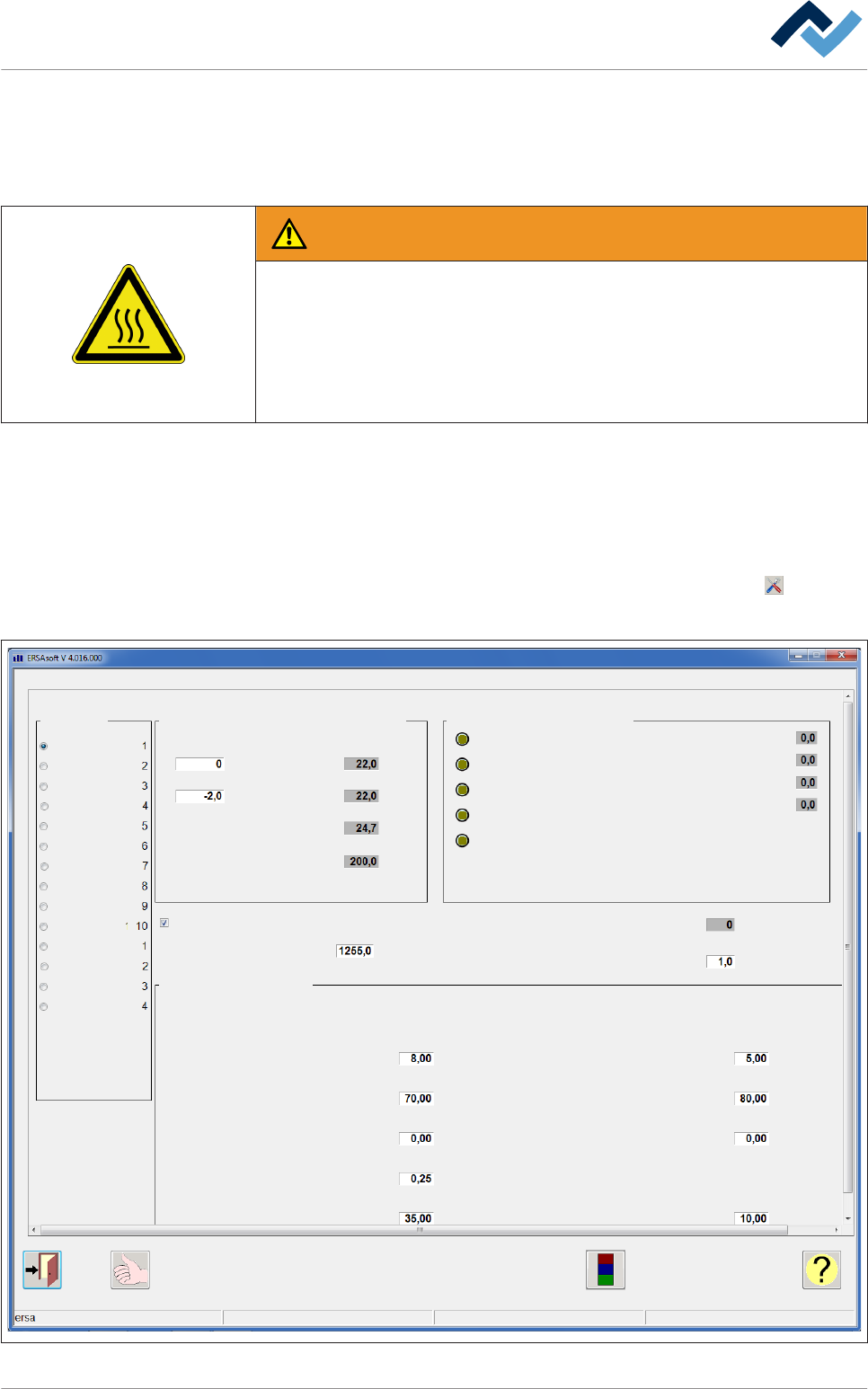

Fig. 84: Finestra delle impostazioni [Zone superiori]
6.17.8
