Rilevare lo stato di una zona nel riquadro [Stato] Questo messaggio viene visualizzato a fini di servizio e diagnostici ed è visibile solo se nella finestra di dialogo di input [General settings]/[User administration] è …
1. Tramite lo strumento di calibrazione esporre il termoelemento a una tempera-
tura definita di [200°C].
2. Nel campo di visualizzazione [t] leggere il valore rilevato.
ð Esempio: Se nel riquadro [Temperature compensation] nel campo di visua-
lizzazione [t] è indicato il valore [205°C]:
3. fare clic sul campo di input [k] e inserire un valore del gradiente. Correggere il
valore finché il campo di visualizzazione [T
(T)
] indichi il valore di [200°C].
4. Rilevare l'impostazione facendo clic sul pulsante
.
ð La modifica del gradiente della curva caratteristica è stata eseguita con succes-
so.
Il gradiente della curva caratteristica può anche essere calcolato: Inserite i parame-
tri nella formula qui accanto. Arrotondare il valore calcolato [k] e inserirlo nel cam-
po di input [k]. Ora il campo di visualizzazione [T
(T)
] indica anche in questo caso il
valore di [200°C].
t
T
(t)
=
k
10000
- 1
(
(
- b
•
205°C
200°C
=
-146,34
10000
- 1
(
(
- (- 2°C)
•
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 258 / 0
Rilevare lo stato di una zona nel riquadro [Stato]
Questo messaggio viene visualizzato a fini di servizio e diagnostici ed è visibile solo
se nella finestra di dialogo di input [General settings]/[User administration] è stato
attivato il checkbox [Extended view].
Maintenance mode
Top zones Settings
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Temperature compensation
T(t)=(k/10000 + 1) * t + b
State
°C
°C
°C
°C
Monitoring of the blower aktive
Sensor position
Reference junction temperature
Proportional reinforcement heating
Reset time (I-rate) heating
Derivative time (D-rate) heating
Dynamic at switch of set value
Dynamic at switch of set value (heating)
Proportional reinforcement cooling
Reset time (I-rate) cooling
Derivative time (D-rate) cooling
Dynamic at switch of set value
Sensor broken
Actual value to high
Set value to high
Value frozen
Power value 100% - Value unchanged
Heating ratio
Cooling ratio
Current RPM of the blower
Tolerance till zone is ready (less set value tolerance)
%
%
Rpm
K
°C
k
b
mm
%/°C
s
s
s
s
%/°C
Cooling zone
Cooling zone
Cooling zone
Cooling zone
%
%
Heating ratio average
Cooling ratio average
Controlparameter
temperature set value
t
T(t)

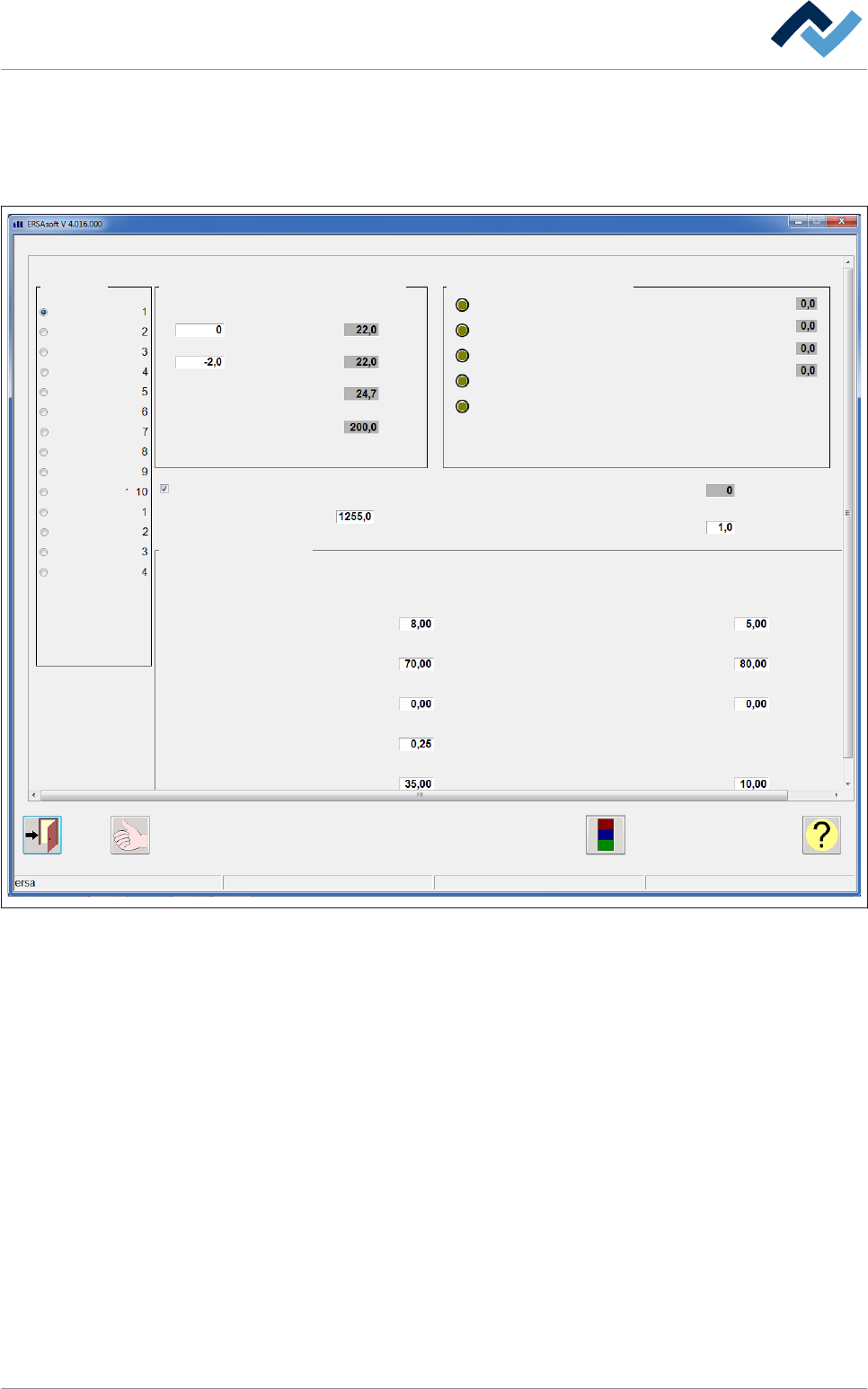

Fig. 86: In alto a destra c'è il riquadro [Stato]
ü Per rilevare lo stato di una zona:
1. Nel riquadro [Zone] selezionare una zona.
ð Nel riquadro [State] ora si può rilevare lo stato della zona selezionata:
▪ [Sensor broken] visualizza lo stato del termoelemento. Se un cavo è rotto, il
LED diventa verde e compare un messaggio.
▪ [Actual value to high] Se si oltrepassa il valore reale massimo consentito (es.
400°C), il LED diventa verde e compare un messaggio.
▪ [Set value to high] Se si oltrepassa il valore impostato massimo consentito (es.
400°C), il LED diventa verde e compare un messaggio.
▪ [Value frozen] Se la temperatura reale di una zona resta invariata per più di 60
minuti, il LED diventa verde e compare un messaggio.
▪ [Power value 100% - Value unchanged] Se il circuito di riscaldamento viene ri-
scaldato al 100% per il tempo [x], senza che si verifichi un aumento sensibile
della temperatura, il LED diventa verde.
6.17.8.1
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 259 / 0
▪ [Heating ratio] visualizza l'attuale potenza di riscaldamento della zona in [%] ri-
spetto al valore massimo.
▪ [Heating ratio average] visualizza il valore medio della potenza di riscaldamen-
to.
▪ [Cooling ratio] l'attuale potenza di raffreddamento della zona in [%] rispetto al
valore massimo.
▪ [Cooling ratio average] visualizza il valore medio della potenza di raffredda-
mento.
