Indicazione della posizione dei sensori di temperatura Ciascuna zona è dotata di un termoelemento (sensore) che misura la temperatura nella zona. I valori misurati vengono utilizzati ad esempio per i report di saldatura.…
▪ [Heating ratio] visualizza l'attuale potenza di riscaldamento della zona in [%] ri-
spetto al valore massimo.
▪ [Heating ratio average] visualizza il valore medio della potenza di riscaldamen-
to.
▪ [Cooling ratio] l'attuale potenza di raffreddamento della zona in [%] rispetto al
valore massimo.
▪ [Cooling ratio average] visualizza il valore medio della potenza di raffredda-
mento.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 260 / 0
Indicazione della posizione dei sensori di temperatura
Ciascuna zona è dotata di un termoelemento (sensore) che misura la temperatura
nella zona. I valori misurati vengono utilizzati ad esempio per i report di saldatura.
Le posizioni in cui sono installati i sensori variano in funzione del tipo di macchine e
generalmente vengono definite solo la prima volta all'avviamento della macchina.
Eventuali variazioni saranno necessarie solo in casi eccezionali.
Maintenance mode
Top zones Settings
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Temperature compensation
T(t)=(k/10000 + 1) * t + b
State
°C
°C
°C
°C
Monitoring of the blower aktive
Sensor position
Reference junction temperature
Proportional reinforcement heating
Reset time (I-rate) heating
Derivative time (D-rate) heating
Dynamic at switch of set value
Dynamic at switch of set value (heating)
Proportional reinforcement cooling
Reset time (I-rate) cooling
Derivative time (D-rate) cooling
Dynamic at switch of set value
Sensor broken
Actual value to high
Set value to high
Value frozen
Power value 100% - Value unchanged
Heating ratio
Cooling ratio
Current RPM of the blower
Tolerance till zone is ready (less set value tolerance)
%
%
Rpm
K
°C
k
b
mm
%/°C
s
s
s
s
%/°C
Cooling zone
Cooling zone
Cooling zone
Cooling zone
%
%
Heating ratio average
Cooling ratio average
Controlparameter
temperature set value
t
T(t)

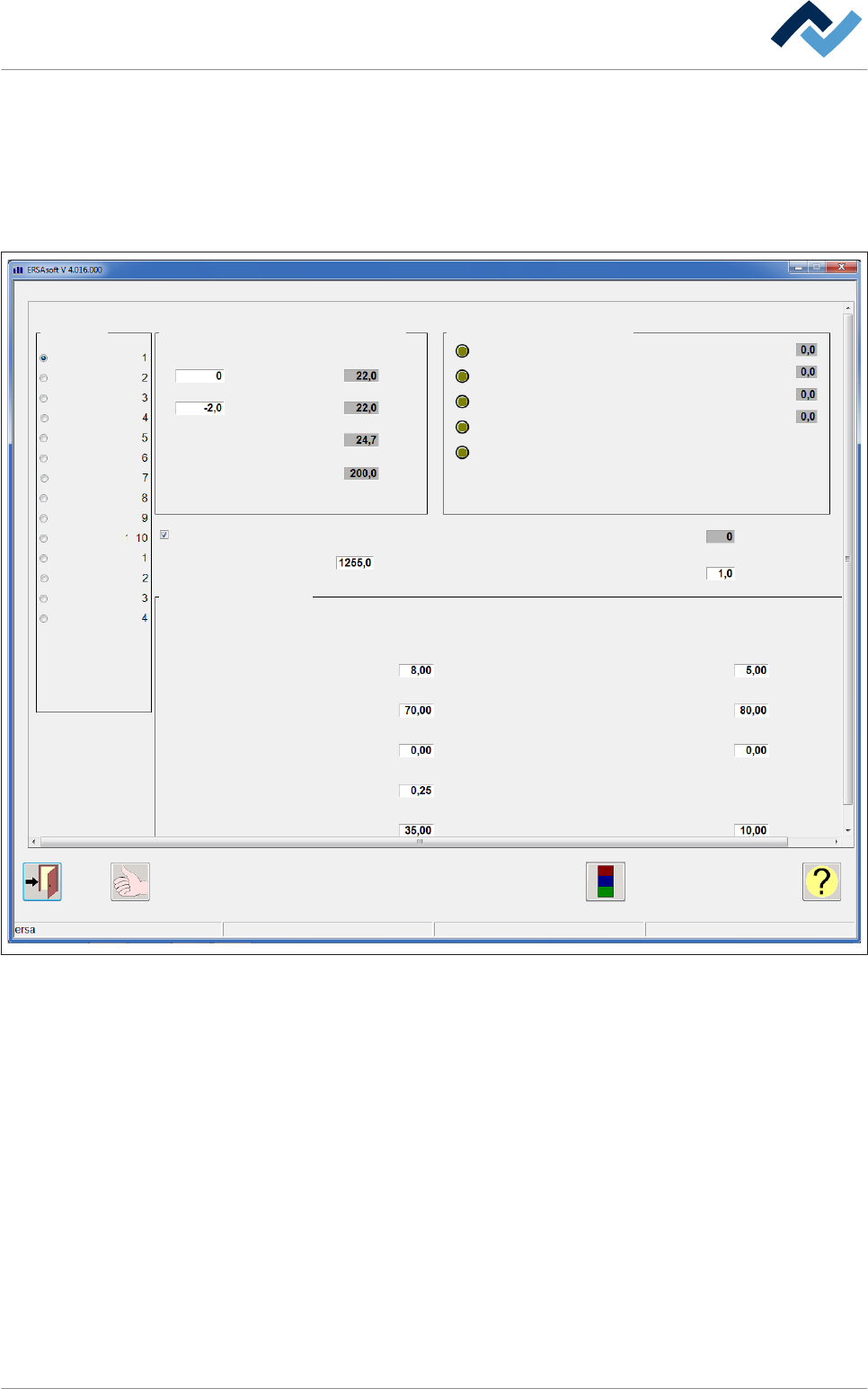

Fig. 87: Finestra delle impostazioni [Zone superiori]
ü Nell'esempio seguente occorre rilevare e impostare la posizione del sensore
nella seconda zona di riscaldamento:
1. Nel riquadro [Zone] selezionare la zona [2].
2. Sommando la distanza [A] (dall'ingresso della macchina fino alla prima zona) al-
la distanza [B], si otterrà la posizione del sensore [C]: 905 mm + 350 mm = 1255
mm. Osservare la seguente figura:
6.17.8.2
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 261 / 0
[A]
posizione del sensore
Zona 1 Zona 2 Zona 3 Zona 4 Zona 5
[C]
[B]

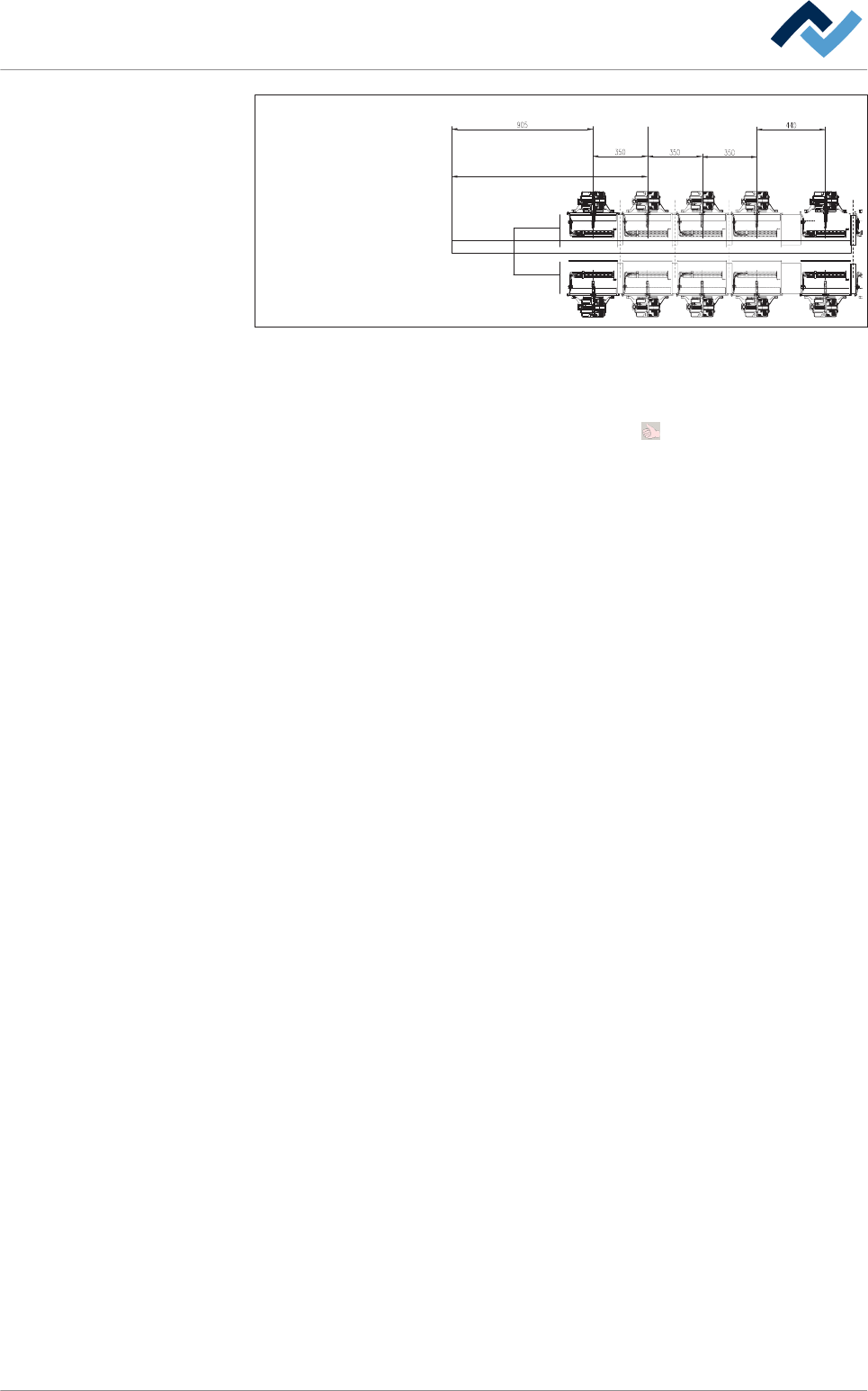

Fig. 88: Esempio: Rilevamento della posizione del sensore
3. Immettere la posizione del sensore rilevata nel campo di input [Sensor posi-
tion].
4. Rilevare l'impostazione facendo clic sul pulsante .
ð A questo punto il procedimento è completato.
