Finestra di dialogo di input [Convertitore frequenza] ü Per visualizzare lo stato attuale di un convertitore di frequenza: 1. Nella barra degli strumenti inferiore della finestra di dialogo di input [ Zones] fa- re clic …
ATTENZIONE
Sono possibili errori di funzionamento della macchina!
Eseguire delle modifiche solo se si posseggono le conoscenze specifiche della tec-
nica di controllo.
Zone di raffreddamento regolate
Questa finestra di dialogo compare solo se nel riquadro [Zona] è stata selezionata
una zona configurata in modo corrispondente - ad esempio [Zona raffreddamento
1] . A questo punto nel riquadro [Raffreddamento regolabile] è possibile visualizza-
re lo stato della zona di raffreddamento regolata.
6.17.8.5
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 264 / 0
Finestra di dialogo di input [Convertitore frequenza]
ü Per visualizzare lo stato attuale di un convertitore di frequenza:
1. Nella barra degli strumenti inferiore della finestra di dialogo di input [Zones] fa-
re clic sul pulsante
.
ð Si apre la finestra di dialogo di input [Frequency converter]:
Select FC
Maintenance mode
Convection TOP 1
Convection TOP 2
Convection cooling zone
Convection TOP 1
Actual current
Set value current
Pos. tolerance current
Current error
Last error
Voltage input
Frequency out
Status register
Operation period
Release period
Communication OK
Input enable OK (terminal 21 or 10)
Speed
Temperature
Version
Type
CAN address
no error
no error
Rpm
mA
mA
mA
V
Hz
°C
°C
h
h

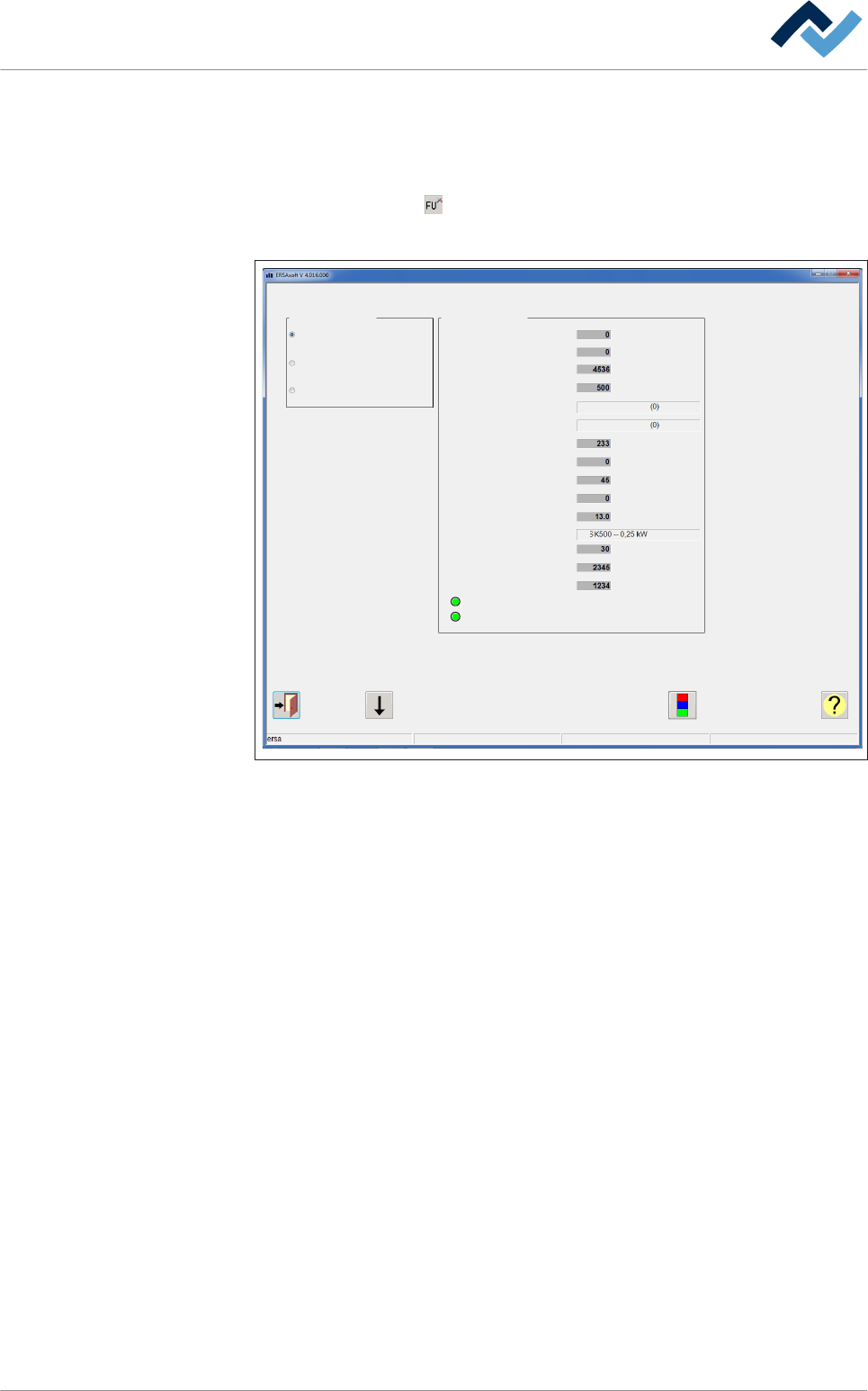

Fig. 91: Finestra di dialogo di input [Convertitore frequenza]
2. Nel riquadro [Select FC] fare clic sul pulsante radio del convertitore di frequen-
za desiderato per visualizzarne le caratteristiche.
ð Si possono leggere le seguenti informazioni:
▪ [Speed] Indica la velocità effettiva del ventilatore in [Rpm ].
▪ [Actual current] Indica l'assorbimento attuale di corrente del ventilatore in
[mA ].
▪ [Set value current] Indica l'assorbimento di corrente nominale del ventilatore
in [mA ].
▪ [Pos. tolerance current] Corrente differenziale massima ammessa in [mA].
▪ [Current error] Indica il guasto in corso nel convertitore di frequenza.
▪ [Last error] Indica l'ultimo guasto verificatosi nel convertitore di frequenza.
▪ [Voltage input] Indica la tensione presente nei morsetti d'ingresso del converti-
tore di frequenza in [V].
▪ [Frequency out] Indica la frequenza in uscita dal convertitore in [Hz ].
▪ [Temperature] Indica la temperatura attuale del convertitore di frequenza in
[°C ].
▪ [Status register] Messaggio visualizzato a fini di servizio e diagnostici.
▪ [Version] Indica la versione del software installato nel convertitore di frequen-
za.
▪ [Type] Indica il tipo di convertitore di frequenza.
6.17.9
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 265 / 0
▪ [CAN address] Indica l'indirizzo CAN del convertitore di frequenza.
▪ [Operation period] Indica il tempo totale in esercizio del convertitore di fre-
quenza in [h]. Corrisponde al tempo in cui il convertitore di frequenza è stato
sotto tensione.
▪ [Release period] Indica il tempo in [h] durante il quale il convertitore di fre-
quenza ha effettivamente comandato un azionamento.
▪ [Communication OK] Visualizza lo stato della comunicazione fra convertitore di
frequenza e PLC. Se la comunicazione va bene il LED appare verde.
▪ [Input enable OK (terminal 21 or 10)] Indica che nei morsetti 21 o 10 è presen-
te tensione da 24V. Quando l'apparecchio è sotto tensione il LED è verde.
ü Per passare direttamente alla finestra di dialogo di input [Frequency converter
bottom] o [Frequency converter top]:
1. Nella barra degli strumenti inferiore fare clic sul pulsante
o .
ð Viene visualizzata la finestra di dialogo di input corrispondente.
Cliccare sul pulsante per chiudere il dialogo.
