ERSA Process Control (EPC) Prima finestra di dialogo di input [EPC] Il controllo [EPC] valuta l'intero processo di reflow e provvede al monitoraggio di: ▪ Velocità del convogliatore ▪ Temperature delle diverse zone …
▪ [CAN address] Indica l'indirizzo CAN del convertitore di frequenza.
▪ [Operation period] Indica il tempo totale in esercizio del convertitore di fre-
quenza in [h]. Corrisponde al tempo in cui il convertitore di frequenza è stato
sotto tensione.
▪ [Release period] Indica il tempo in [h] durante il quale il convertitore di fre-
quenza ha effettivamente comandato un azionamento.
▪ [Communication OK] Visualizza lo stato della comunicazione fra convertitore di
frequenza e PLC. Se la comunicazione va bene il LED appare verde.
▪ [Input enable OK (terminal 21 or 10)] Indica che nei morsetti 21 o 10 è presen-
te tensione da 24V. Quando l'apparecchio è sotto tensione il LED è verde.
ü Per passare direttamente alla finestra di dialogo di input [Frequency converter
bottom] o [Frequency converter top]:
1. Nella barra degli strumenti inferiore fare clic sul pulsante
o .
ð Viene visualizzata la finestra di dialogo di input corrispondente.
Cliccare sul pulsante per chiudere il dialogo.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 266 / 0
ERSA Process Control (EPC)
Prima finestra di dialogo di input [EPC]
Il controllo [EPC] valuta l'intero processo di reflow e provvede al monitoraggio di:
▪ Velocità del convogliatore
▪ Temperature delle diverse zone
▪ Zone di convezione
ü Per aprire la prima finestra di dialogo di input [EPC]:
1. Nella barra degli strumenti inferiore della finestra di dialogo di avvio fare clic
sul pulsante [EPC].
ð Si apre la prima finestra di dialogo di input [EPC]:
Fig. 92: Prima finestra di dialogo di input [EPC]
AVVERTENZA
Documenti integrativi
Una breve descrizione di ERSA Process Control [EPC] è disponibile sul supporto
dati [product_data_reflow], che è parte della dotazione di consegna.
6.17.10
6.17.10.1
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 267 / 0
Seconda finestra di dialogo di input [EPC]
Il controllo [EPC] valuta l'intero processo di reflow e provvede al monitoraggio di
▪ Velocità del convogliatore
▪ Temperature delle diverse zone
▪ Zone di convezione
ü Per aprire la seconda finestra di dialogo di input [EPC]:
1. Nella barra degli strumenti inferiore della prima finestra di dialogo di input
[EPC] fare clic sul pulsante
.

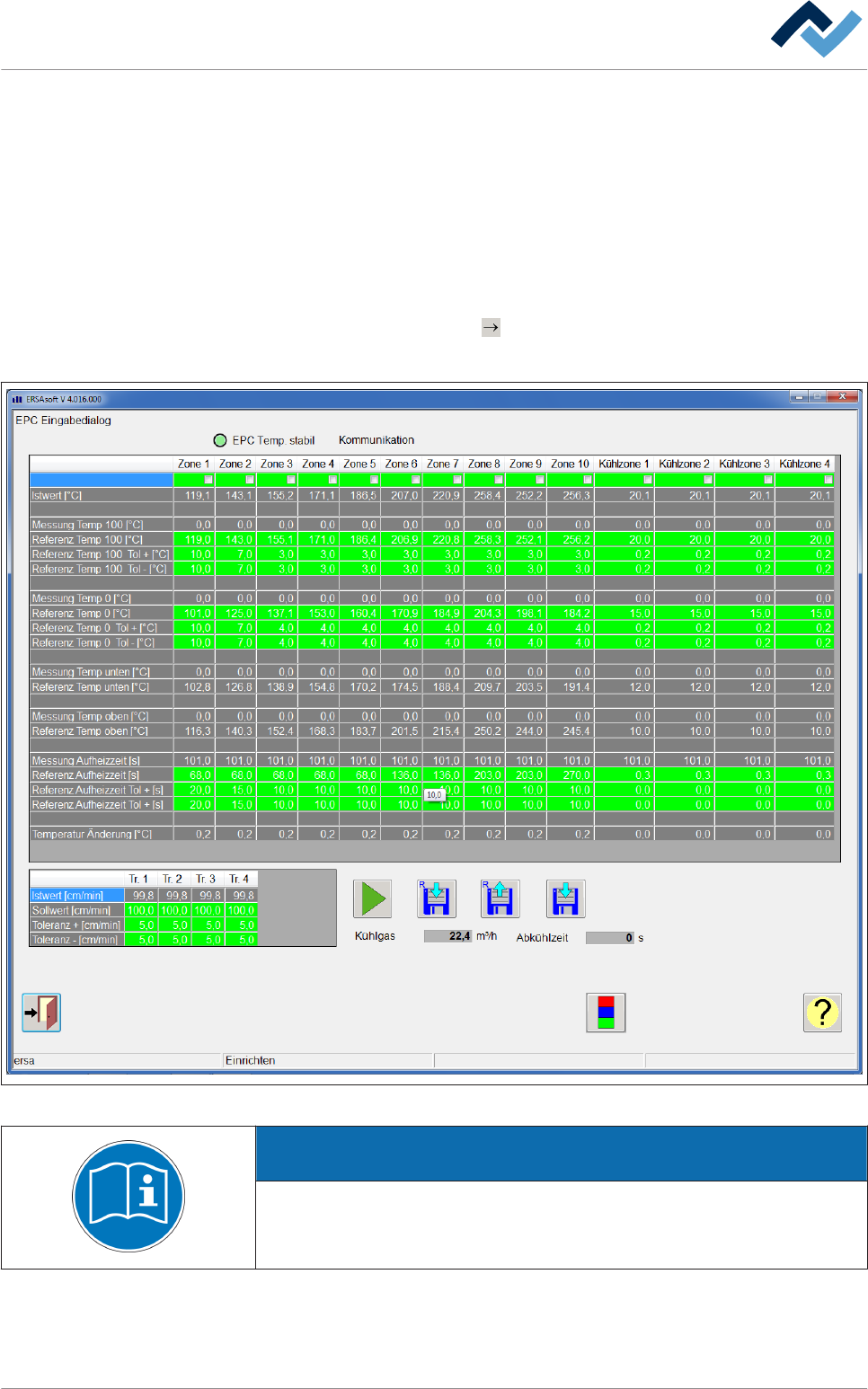

ð Si apre la seconda finestra di dialogo di input [EPC]:
Fig. 93: Seconda finestra di dialogo di input [EPC]
AVVERTENZA
Documenti integrativi
Una breve descrizione di ERSA Process Control [EPC] è disponibile sul supporto
dati [product_data_reflow], che è parte della dotazione di consegna.
6.17.10.2
Descrizione del funzionamento | 6
