Finestra di dialogo di input [Grafico EPC] Questa finestra consente la rappresentazione grafica del tempo di riscaldamento, delle temperature e della velocità del convogliatore. È possibile caricare e visualiz- zare i di…
Finestra delle impostazioni [EPC]
ü Per aprire la finestra delle impostazioni [EPC]:
1. Nella barra degli strumenti inferiore della prima finestra di dialogo di input
[EPC] fare clic sul pulsante
.
ð Si apre la finestra delle impostazioni [EPC]:
Maintenance mode
EPC Settings
Can block infeed
Evaluate convection measuring
Stop infeed when convection is measured
Also active in maintenance
show banner
show EPC control above transports
Warning tolerance threshold
Active
Automatic convection measuring
Interval
Time
Conveyor monitoring
Conveyor 1
Conveyor 2
Conveyor 3
Conveyor 4
Gear transmission ratio
Gear transmission ratio
Gear transmission ratio
Gear transmission ratio
Cooling gas monitoring
Set value
Active
Tolerance plus
Tolerance minus

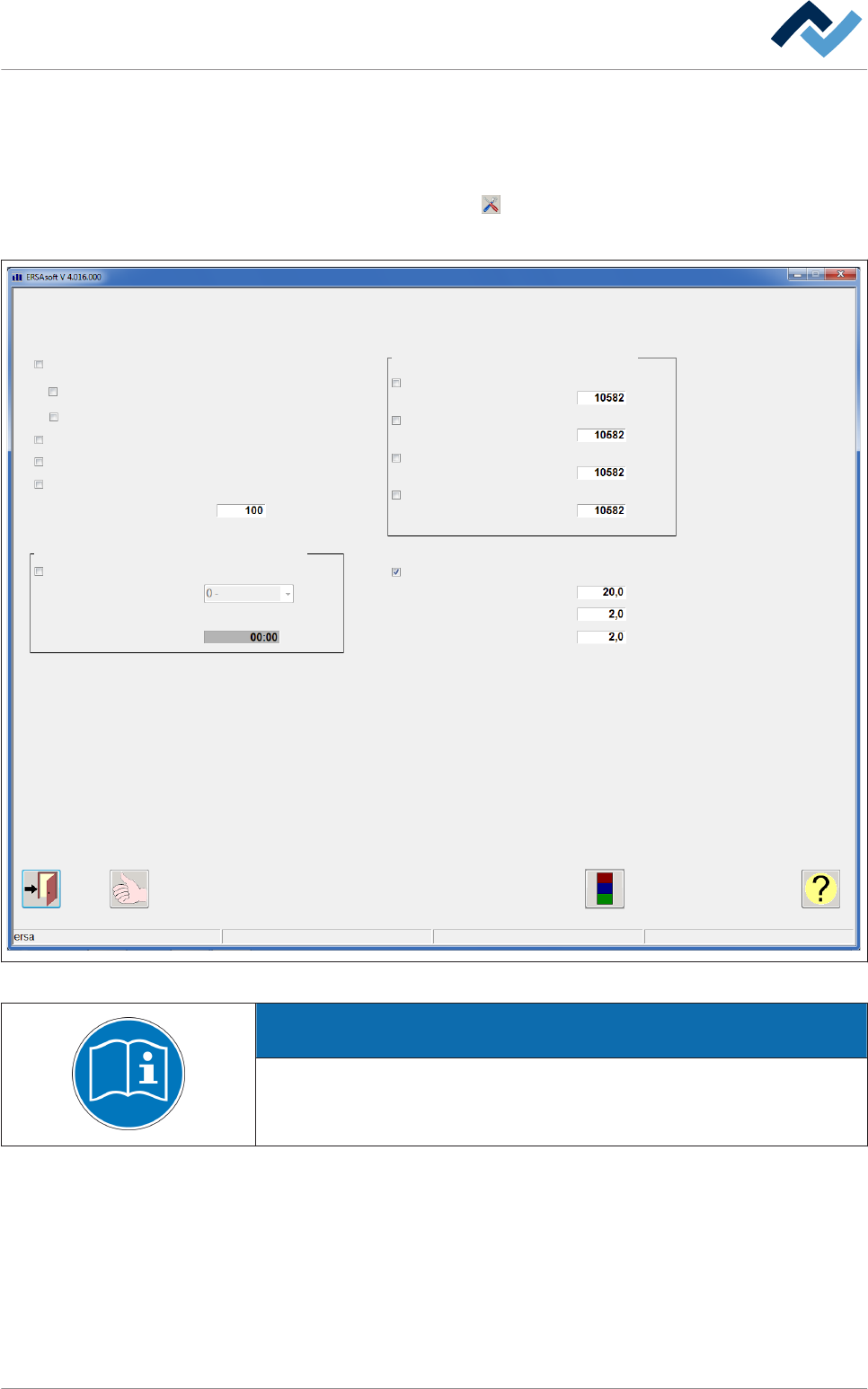

Fig. 94: Finestra delle impostazioni [EPC]
AVVERTENZA
Documenti integrativi
Una breve descrizione di ERSA Process Control [EPC] è disponibile sul supporto
dati [product_data_reflow], che è parte della dotazione di consegna.
6.17.10.3
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 269 / 0
Finestra di dialogo di input [Grafico EPC]
Questa finestra consente la rappresentazione grafica del tempo di riscaldamento,
delle temperature e della velocità del convogliatore. È possibile caricare e visualiz-
zare i diagrammi precedentemente salvati.
ü Aprire la finestra di dialogo di input [EPC chart]:
1. Nella barra degli strumenti inferiore della prima finestra di dialogo di input
[EPC] fare clic sul pulsante
.
ð Si apre la finestra di dialogo di input [EPC chart]:
Edit dialog
Maintenance mode
EPC chart
Measurement heating-up time [s]
Measurement temp 100 [°C]
Measurement temp 0 [°C]
Conveyor speed
Cpk actual temperature
Zoom in
Fig. 95: Finestra di dialogo di input [Grafico EPC]
AVVERTENZA
Documenti integrativi
Una breve descrizione di ERSA Process Control [EPC] è disponibile sul supporto
dati [product_data_reflow], che è parte della dotazione di consegna.
Finestra di dialogo di input [Convogliatore]
In questa finestra di dialogo è possibile attivare i convogliatori selezionati, imposta-
re le velocità dei convogliatori e vedere i valori attuali. Si possono inoltre eseguire
le impostazioni per la Board detection e le interfacce SMEMA / WMW.
6.17.10.4
6.17.11
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 270 / 0
AVVERTENZA
Nessuna modifica possibile?
Per l'accesso a questa finestra di dialogo sono necessari i diritti di utente [Proper-
ty pages]. Senza nome utente e password, le impostazioni possono essere sola-
mente visualizzate. Se in questo caso dovesse essere visualizzata la richiesta di
password premere il pulsante [ESC ] sulla tastiera oppure fare clic sul pulsante
[Cancel].
Qui ci limitiamo a descrivere le finestre di dialogo del binario 1 del convogliatore;
esse valgono analogamente per tutti gli altri binari di convogliatore.
ü Aprire la finestra di dialogo di input [Conveyor]:
1. Nella finestra di dialogo di avvio fare clic sul simbolo di un convogliatore
. Su questo argomento consultare anche il
capitolo Il simbolo del convogliatore e le relative funzioni.
ð Si apre la finestra di dialogo di input [Conveyor]:
Edit dialog
Maintenance mode
Conveyor
Conveyor 4
Conveyor 3
Conveyor 2
Conveyor 1
Set value
Actual value
inaccessible
cm/min
cm/min
cm/min
Set value
Actual value
inaccessible
cm/min
cm/min
Set value
Actual value
inaccessible
cm/min
cm/min
Set value
Actual value
inaccessible
cm/min
Fig. 96: Finestra di dialogo di input [Convogliatore] A seconda della dotazione della macchina possono esservi fino a quattro binari
di convogliamento.
