AVVERTENZA Nessuna modifica possibile? Per l'accesso a questa finestra di dialogo sono necessari i diritti di utente [Proper- ty pages]. Senza nome utente e password, le impostazioni possono essere sola- mente visua…

Finestra di dialogo di input [Grafico EPC]

Questa finestra consente la rappresentazione grafica del tempo di riscaldamento,

delle temperature e della velocità del convogliatore. È possibile caricare e visualiz-

zare i diagrammi precedentemente salvati.

ü Aprire la finestra di dialogo di input [EPC chart]:

1. Nella barra degli strumenti inferiore della prima finestra di dialogo di input

[EPC] fare clic sul pulsante

ð Si apre la finestra di dialogo di input [EPC chart]:

Edit dialog

Maintenance mode

EPC chart

Measurement heating-up time [s]

Measurement temp 100 [°C]

Measurement temp 0 [°C]

Conveyor speed

Cpk actual temperature

Zoom in

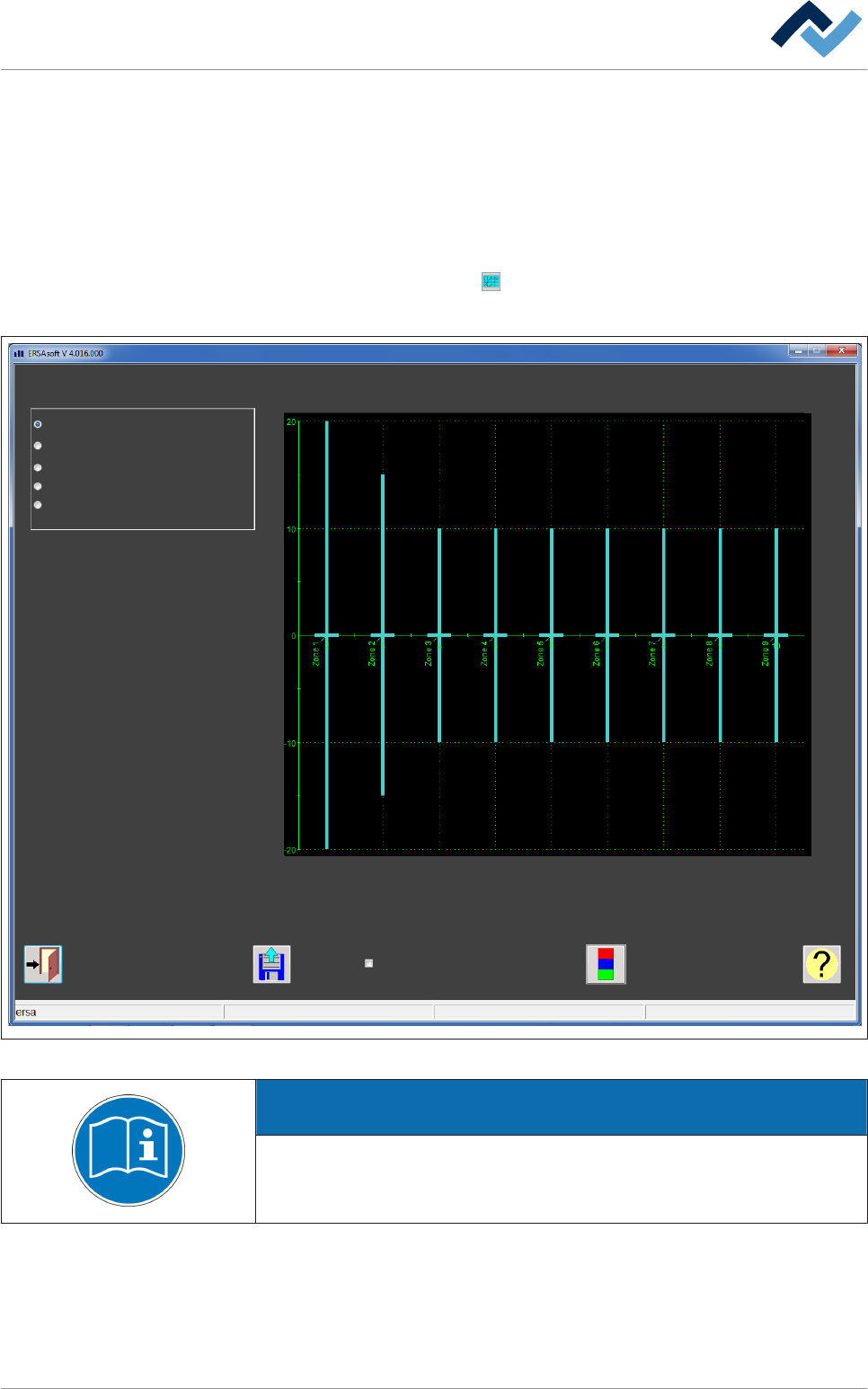

Fig. 95: Finestra di dialogo di input [Grafico EPC]

AVVERTENZA

Documenti integrativi

Una breve descrizione di ERSA Process Control [EPC] è disponibile sul supporto

dati [product_data_reflow], che è parte della dotazione di consegna.

Finestra di dialogo di input [Convogliatore]

In questa finestra di dialogo è possibile attivare i convogliatori selezionati, imposta-

re le velocità dei convogliatori e vedere i valori attuali. Si possono inoltre eseguire

le impostazioni per la Board detection e le interfacce SMEMA / WMW.

6.17.10.4

6.17.11

Descrizione del funzionamento | 6

Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 270 / 0

AVVERTENZA

Nessuna modifica possibile?

Per l'accesso a questa finestra di dialogo sono necessari i diritti di utente [Proper-

ty pages]. Senza nome utente e password, le impostazioni possono essere sola-

mente visualizzate. Se in questo caso dovesse essere visualizzata la richiesta di

password premere il pulsante [ESC ] sulla tastiera oppure fare clic sul pulsante

[Cancel].

Qui ci limitiamo a descrivere le finestre di dialogo del binario 1 del convogliatore;

esse valgono analogamente per tutti gli altri binari di convogliatore.

ü Aprire la finestra di dialogo di input [Conveyor]:

1. Nella finestra di dialogo di avvio fare clic sul simbolo di un convogliatore

. Su questo argomento consultare anche il

capitolo Il simbolo del convogliatore e le relative funzioni.

ð Si apre la finestra di dialogo di input [Conveyor]:

Edit dialog

Maintenance mode

Conveyor

Conveyor 4

Conveyor 3

Conveyor 2

Conveyor 1

Set value

Actual value

inaccessible

cm/min

Set value

Actual value

inaccessible

cm/min

Set value

Actual value

inaccessible

cm/min

Set value

Actual value

inaccessible

cm/min

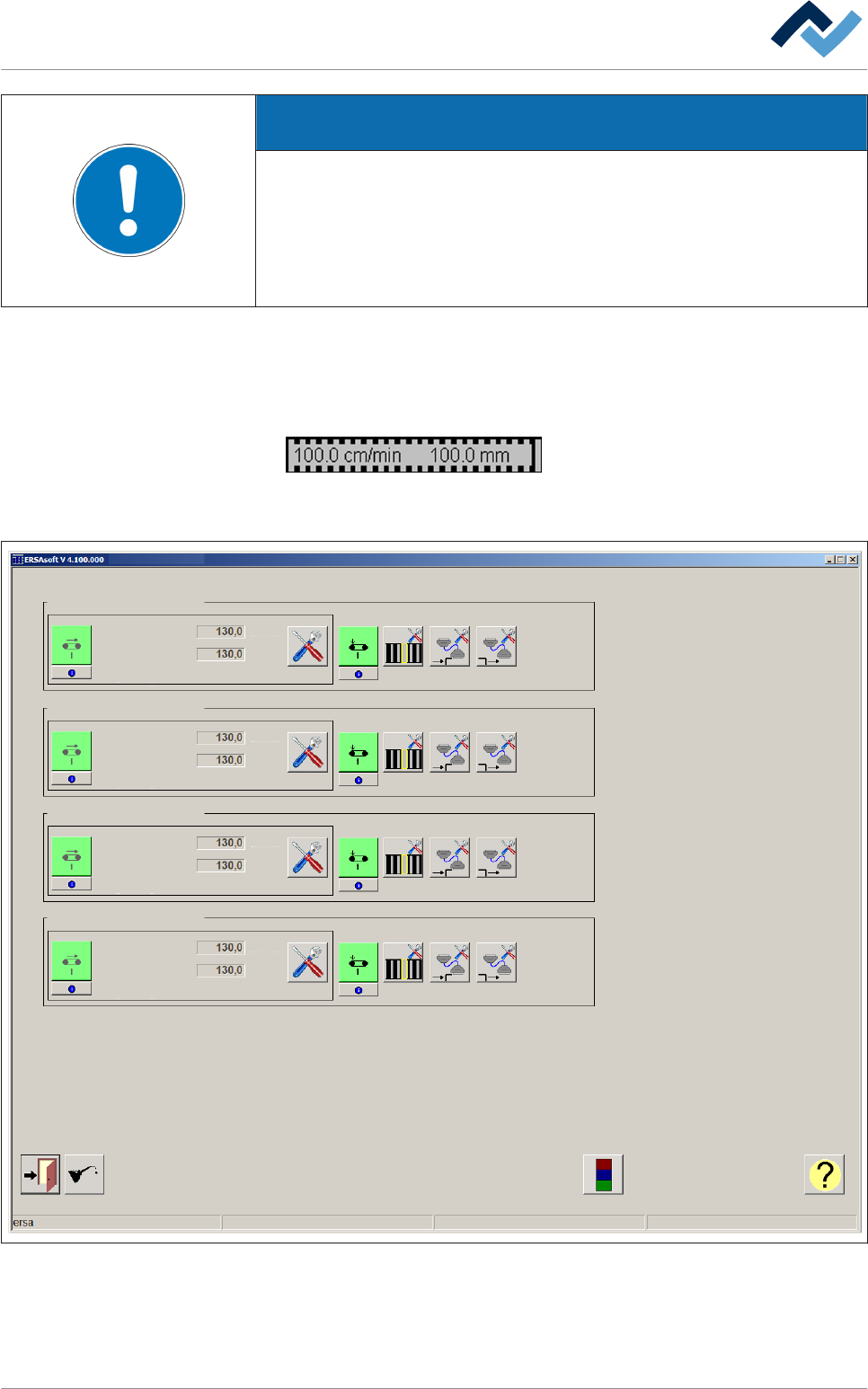

Fig. 96: Finestra di dialogo di input [Convogliatore] A seconda della dotazione della macchina possono esservi fino a quattro binari

di convogliamento.

Descrizione del funzionamento | 6

Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 271 / 0

Velocità del convogliatore:

ü Per inserire la velocità del convogliatore:

1. Fare clic sul campo di input [Set value] e inserire un valore in [cm/min].

ð Il convogliatore funzionerà alla velocità impostata. Nel campo [Actual value]

potete vedere la velocità attuale del convogliatore.

Per accendere il convogliatore:

ü Per accendere un convogliatore:

1. Fare clic sul pulsante

, il numero del binario compare all'interno del pulsante.

ð Si avvia il convogliatore. Il pulsante può assumere colori diversi. Ad ogni colore

corrisponde una determinata funzione. Sono possibili i seguenti colori:

▪ Grigio: il convogliatore è acceso.

▪ Giallo:

– il convogliatore comincia a muoversi (fase di avvio)

– il convogliatore si sta spegnendo (fase di ritardo di spegnimento)

▪ Verde: il convogliatore si muove alla sua velocità impostata

▪ Rosso: c'è un difetto.

ü Per rilevare lo stato del modulo:

1. Il messaggio di testo si trova a destra accanto al pulsante [Moduleinfo]

ð Questo messaggio viene visualizzato a fini di servizio e diagnostici ed è visibile

solo se nella finestra di dialogo di input [General settings]/[User administra-

tion] è stato attivato il checkbox [Extended view].

Per rilasciare l'ingresso:

ü Per rilasciare l'ingresso alla macchina a un binario:

1. Fare clic sul pulsante , il numero del binario compare all'interno del pulsante.

ð L'ingresso del binario viene rilasciato. Questo pulsante può assumere colori di-

versi. Ad ogni colore corrisponde una determinata funzione. Sono possibili i se-

guenti colori:

▪ Grigio: l'ingresso non è rilasciato. Nella macchina non si fa entrare il materiale

da saldare.

▪ Verde: l'ingresso è rilasciato. Si fa entrare nella macchina il materiale da salda-

re.

ü Per rilevare lo stato del modulo:

1. Il messaggio di testo si trova a destra accanto al pulsante [Moduleinfo]

ð Questo messaggio viene visualizzato a fini di servizio e diagnostici ed è visibile

solo se nella finestra di dialogo di input [General settings]/[User administra-

tion] è stato attivato il checkbox [Extended view].

Barra degli strumenti inferiore

[chain lubricator] Apre la finestra delle impostazioni [chain lubricator]

Consultare il capitolo Finestra di dialogo delle impostazioni [Lubrificatore catena]

[} 273].
