Esempio b), senza fine‐corsa hardware, senza corsa di referencing T ratto1 T rave fissa Punto di riferimento larghezza 1 Larghezza 1 Punto di riferimento centro 1 T ratto 2 T rave fissa Punto di riferimento larghezza 2 L…

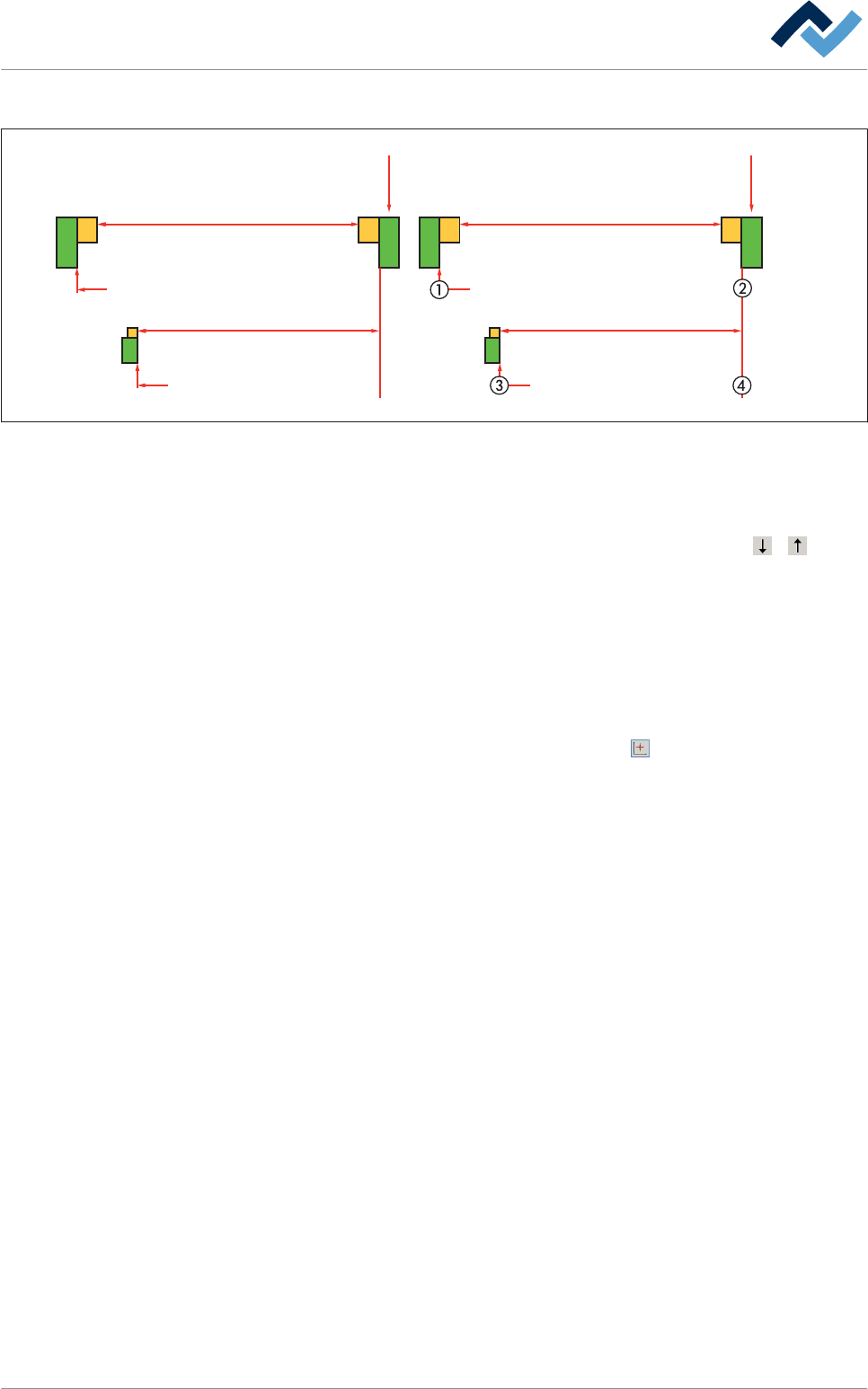

Esempio a), con fine‐corsa hardware, con corsa di referencing
Tratto1
Trave fissa
Punto di riferimento larghezza 1
Larghezza 1
Punto di riferimento
centro 1
Tratto 2
Trave fissa
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento
centro 2
Fig. 101: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing della regolazione della larghezza:
1. Aprire la finestra di dialogo di input [Conveyor width adjustment]
2. Nel riquadro [width adjustment convey. 1] fare clic sul pulsante o senza
rilasciarlo.
ð La guida mobile del convogliatore viene quindi spostata dall'interruttore
hardware di riferimento verso la metà del convogliatore.
ð Una volta che l'interruttore hardware di riferimento non è più occupato:
3. Rilasciare il pulsante.
4. Aprire la finestra delle impostazioni [Motore] Conveyor width adjustment:
5. Nel riquadro [Positioning] fare clic sul pulsante
.
ð Il referencing viene avviato. La guida mobile del convogliatore viene spo-
stata verso il finecorsa hardware solo fino a quando il finecorsa non è nuo-
vamente occupato. Il motore viene arrestato e spostato quindi brevemen-
te nel senso opposto. Per il motore è stato eseguito un referencing. L'indi-
catore di stato [Motor is referenced] è verde.
6. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 288 / 0

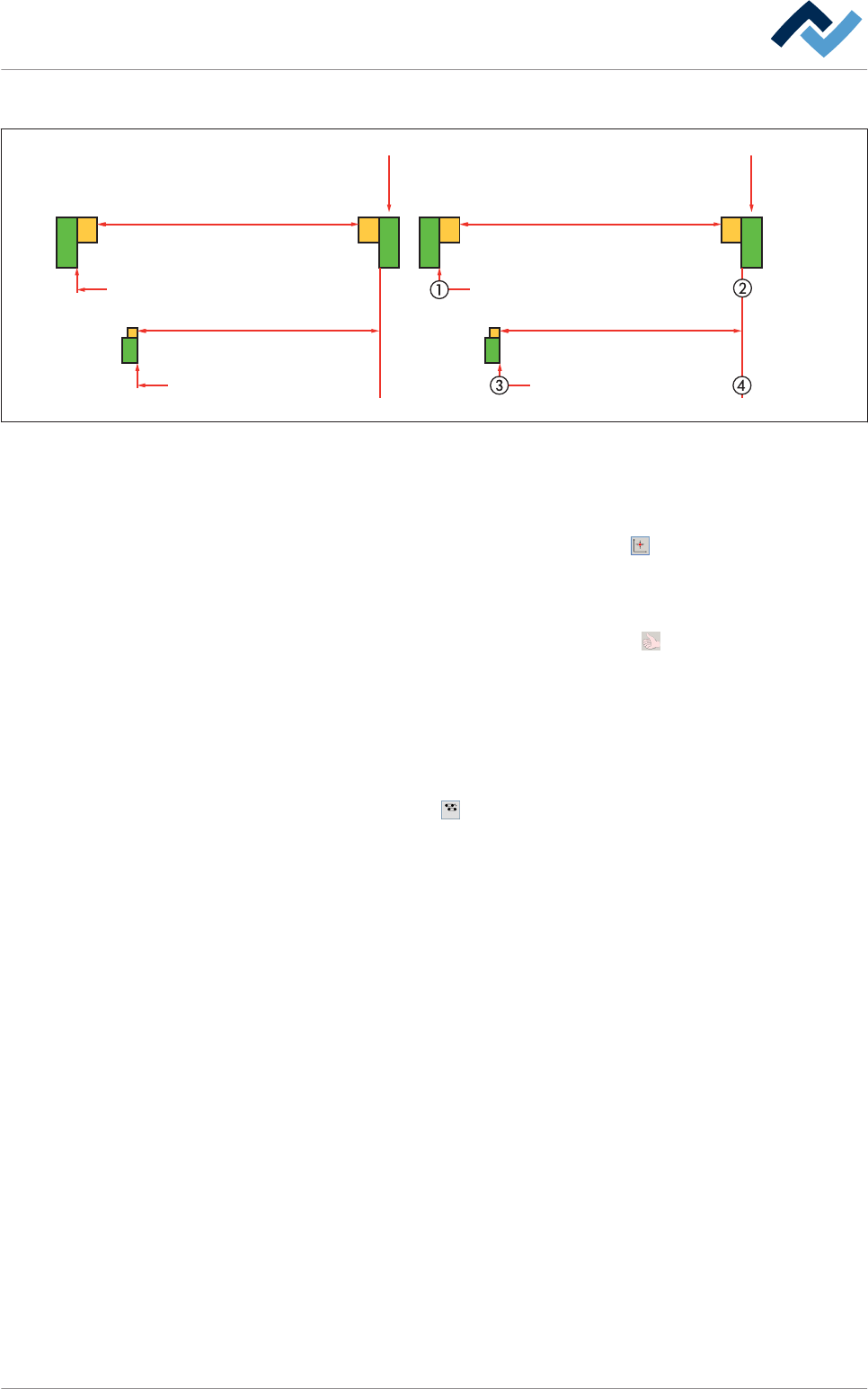

Esempio b), senza fine‐corsa hardware, senza corsa di referencing
Tratto1
Trave fissa
Punto di riferimento larghezza 1
Larghezza 1
Punto di riferimento
centro 1
Tratto 2
Trave fissa
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento
centro 2
Fig. 102: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing della regolazione della larghezza:
1. Aprire la finestra delle impostazioni [Motore] Conveyor width adjustment:
2. Nel riquadro [Positioning] fare clic sul pulsante .
3. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
4. Fare clic sul campo di input [Reference position] e inserire il valore rilevato.
5. Rilevare l'impostazione facendo clic sul pulsante .
ð Il valore inserito corrisponde alla nuova posizione di riferimento.
ü Per controllare il referencing:
1. Aprire la finestra di dialogo di input [Conveyor width adjustment]
2. Inserire nel campo di input [Set value] un valore in [mm].
3. Fare clic sul pulsante
.
ð La larghezza del convogliatore viene regolata. Nel campo [Actual value] po-
tete vedere la larghezza attuale del convogliatore in [mm]. Non appena si
conclude il posizionamento:
4. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 289 / 0

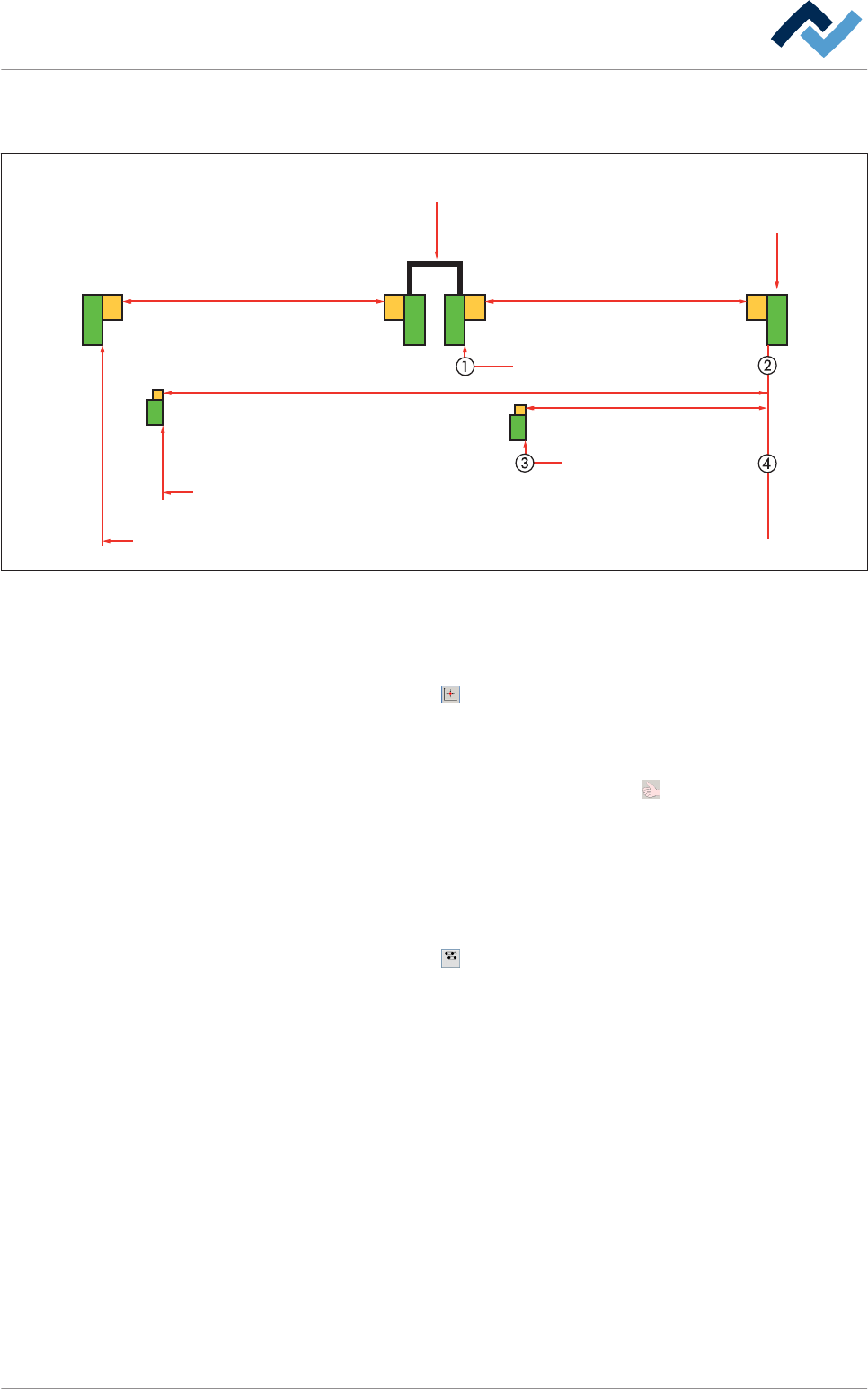

Esempio c), senza fine‐corsa hardware, senza corsa di referencing, guide
accoppiate meccanicamente
Tratto 1
Trave fissa
Punto di riferimento
larghezza 1
Larghezza 1
Punto di riferimento
larghezza centro 1
Accoppiato meccanicamente
Tratto 2
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento centro 2
Fig. 103: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing della regolazione della larghezza:
1. Aprire la finestra delle impostazioni [Motore] Conveyor width adjustment:
2. Fare clic sul pulsante
3. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
4. Fare clic sul campo di input [Reference position] e inserire il valore rilevato.
5. Rilevare l'impostazione facendo clic sul pulsante .
ð Il valore inserito corrisponde alla nuova posizione di riferimento.
ü Per controllare il referencing:
1. Aprire la finestra di dialogo di input [Conveyor width adjustment]
2. Inserire nel campo di input [Set value] un valore in [mm].
3. Fare clic sul pulsante
.
ð La larghezza del convogliatore viene regolata. Nel campo [Actual value] po-
tete vedere la larghezza attuale del convogliatore in [mm]. Non appena si
conclude il posizionamento:
4. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
